2.20. Схема відтаювання снігової шуби з поверхні охолоджуючих приладів безпосереднього кипіння

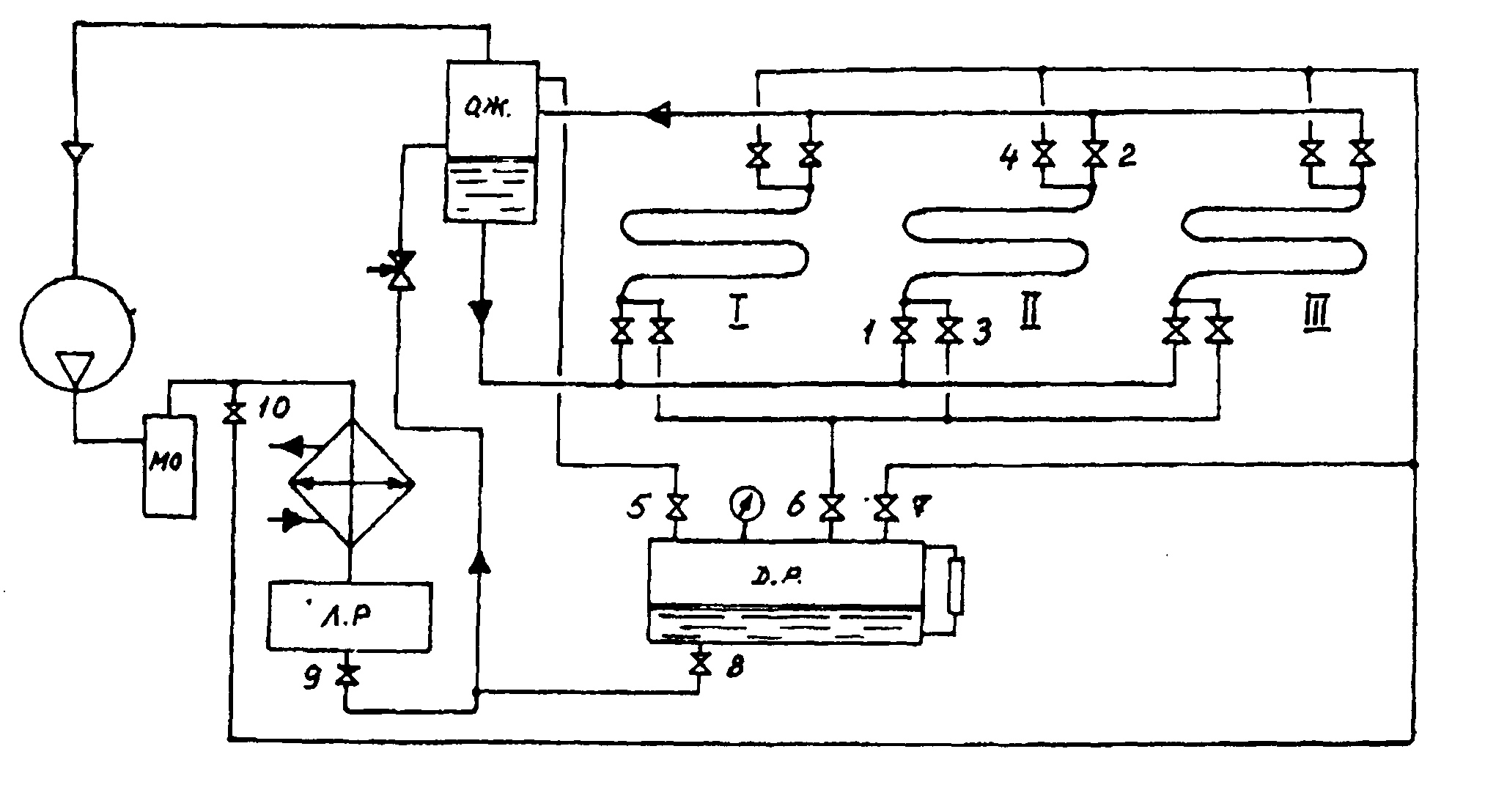

Пари конденсуються в батареї, з якої попередньо видаляють рідкий холодильний агент. Теплота конденсації гарячих парів витрачається на плавлення інію. Послідовність операцій при проведені відтаювання батарей розглянемо на прикладі багатовипарникової схеми, зображеної на рис.84, де I, II і III – номери камер, в яких розміщені батареї. Будемо видаляти іній з поверхні батарей, розміщеній в камері II користуючись позначеннями вентилів, зображених на рисунку.
1. Перевіряємо рівень рідини в дренажному ресивері (ДР). Вільна ємкість в ньому повинна бути достатньою для прийому рідкого холодильного агенту з відтаювальних батарей. Якщо в ДР багато рідини, то видаляємо її в охолоджуючу систему гарячими парами. Для цього закриваємо вентилі 5, 6, 9 і відкриваємо 10, 7, 8. Після випорожнення ДР закриваємо вентилі 7, 8 і відкриваємо вентиль 5.
2. Закриваємо вентилі 1, 2 відключаючи батарею камери 2 від системи циркуляції.
3. Відкриваємо вентилі 3 і 6 на дренажному трубопроводі і вентиль 4 на трубопроводі гарячого пару і зливаємо рідину з батареї в ДР.
4. Як тільки температура трубопроводу біля вентиля 3 почне підвищуватись, закриваємо цей вентиль. При цьому гарячий пар, поступаючий в батарею з нагнітального трубопроводу після масловідділювача, конденсується в ній, а теплота конденсації витрачається на відтаювання інію із зовнішньої поверхні батареї.
Періодично вентиль 3 привідкриваємо для того, щоб зливати конденсат з нижньої частини батареї.
5. Після звільнення батареї від снігової шуби закриваємо вентилі 2, 10, 6 і 3 (якщо він привідкритий), повільно відкриваємо вентиль 2, потім відкриваємо 1.
6. Збираємо випавший сніг і вивозимо його з камери.
Якщо в холодильній камері розміщено кілька батарей, то видалення снігової шуби з їх поверхні виконують одночасно.
Рис. 84. Схема відтаювання снігової шуби з поверхні охолоджуючих приладів безпосереднього кипіння
Контрольні запитання
З якою метою проводять відтаювання снігової шуби з поверхні приладів охолодження?
Поясніть послідовність операцій при відтаюванні снігової шуби з поверхні приладів охолодження.
Література: (Л-3 с. 413-415), (Л-2 с. 471-472).
2.21. Схема холодильної установки на дві температури кипіння

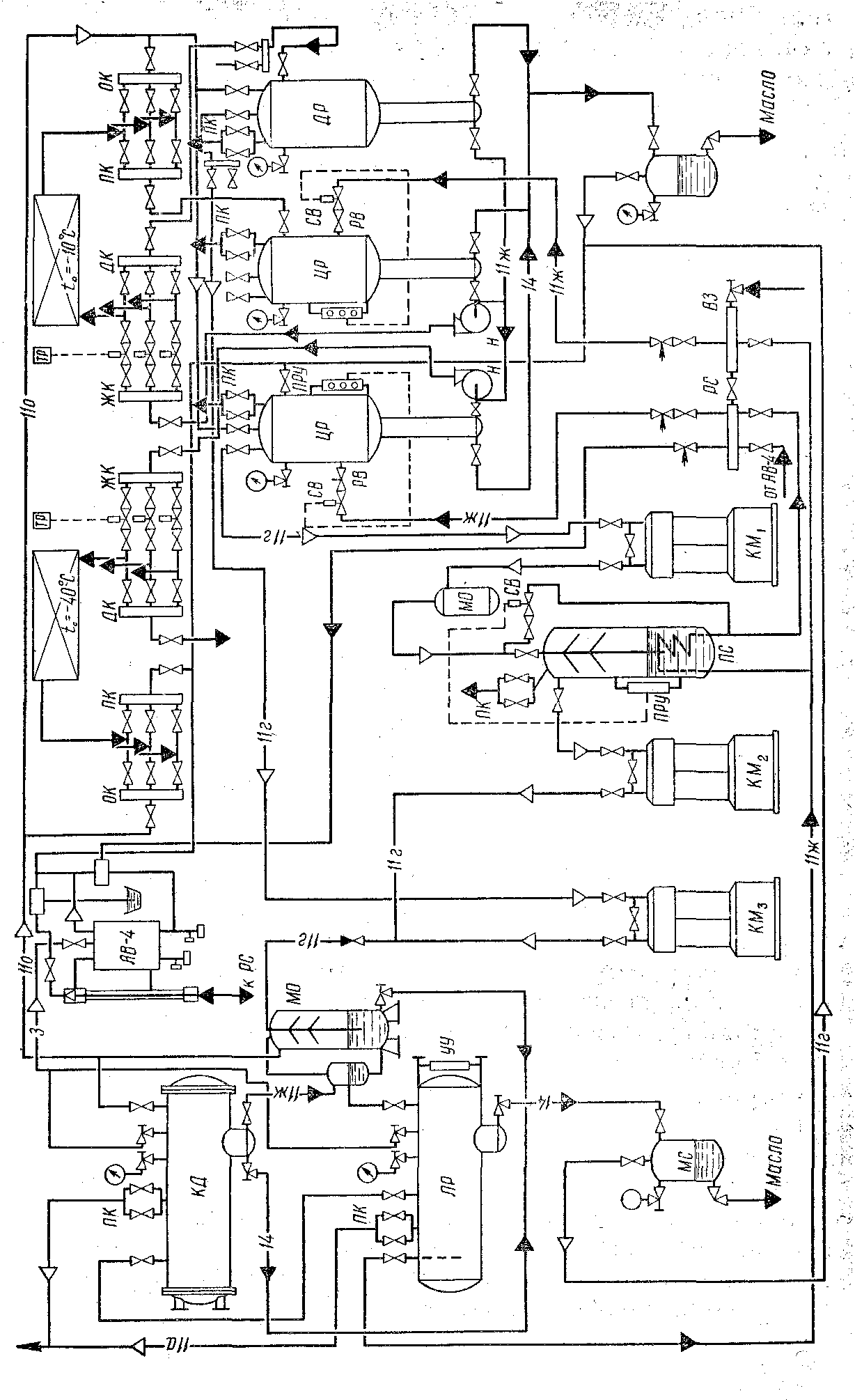

В схему (рис.85) входить насосно-циркуляційна випарникова система. Для кожної температури кипіння передбачена окрема випарникова система, а для
Рис. 85. Повна схема холодильної установки на дві температури кипіння
кожної системи – окремі компресори. В системі з більш низькою температурою кипіння працюють двохступеневі компресори КМ1 і КМ2, а з більш високою – одноступеневий КМ3.
Стиснуті в компресорах пари, які нагнітаються в загальну магістральну лінію, проходять масловідділювач, після чого пари поступають в конденсатор. Утворена в конденсаторі рідина спочатку зливається в лінійний ресивер ЛР, а потім поступає по двох напрямках: безпосередньо до колектора регулюючої станції і в змієвик ПС. Переохолоджена в змієвику проміжної посудини рідина направляється також на регулюючу станцію тільки до другого колектора. Від регулюючої станції через соленоїдний і регулюючий вентилі рідина поступає в відповідний циркуляційний ресивер. В прилади охолодження рідина проходить під напором відцентрових насосів Н. Із випарникової системи з більш високою температурою кипіння пари відсмоктуються одноступеневим компресором КМ3 і стискаються до тиску конденсації. З системи з більш низькою температурою кипіння пари відсмоктуються ступеню низького тиску компресором КМ1, де стискаються тільки до проміжного тиску. Після цього пари проходять масловідділювач МО, потім охолоджується в проміжній посудині і ще раз стискається в ступені високого тиску компресором КМ2 до тиску конденсації. Потім потоки пару об’єднуються і направляються через зворотній клапан ОК в конденсатор КД. Перед конденсатором розміщений масловідділювач з барботуванням тиску – сухий масловідділювач. Масло випускається через маслозбірник. Снігова шуба відтаюється гарячими парами аміаку, поступаючими в батареї через відтаювальний колектор. Для зливу рідини з батареї передбачені дренажний колектор ДК і дренажний ресивер ДР.
Контрольні запитання
Поясніть схему холодильної установки на дві температури кипіння.
Поясніть роботу апаратів в схемі холодильної установки на дві температури кипіння.
Література: (Л-3 с. 407-409), (Л-2 с. 464-467), (Л-1 с. 238-239).
2.22. СХЕМИ ХОЛОДИЛЬНИХ УСТАНОВОК
ПРАЦЮЮЧИХ НА ФРЕОНАХ
2.22.1. Схема герметичного фреонового агрегату типу ВС

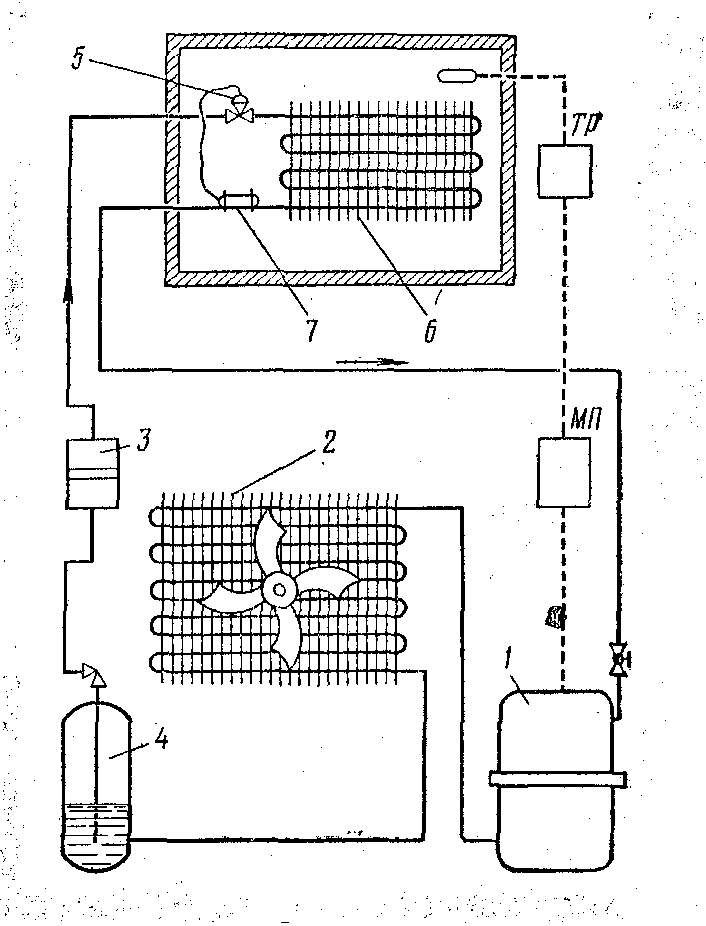

Окремі елементи схеми зєднані червоно-мідними або алюмінієвими трубками. Пари холодоагенту (рис. 86), стиснуті в компресорі 1, конденсуються в змієвиковому ребристому конденсаторі 2 і зливаються в ресивер 4. З ресивера рідкий холодильний агент направляється спочатку в фільтр-осушник 3, а потім в дросельний пристрій, в якості якого використовують терморегулюючий вентиль або капілярну трубку. Після дроселювання холодильний агент поступає в змієвиковий ребристий випарник 6. В випарнику він кипить за рахунок теплоти, що забирається від охолоджуваного середовища. Пари, що утворилися в випарнику, направляються в кожух герметичного компресора для охолодження електродвигуна, а потім всмоктуються компресором.
Автоматичне регулювання заповнення випарника рідким холодильним агентом виконується терморегулюючим вентилем 5, в залежності від перегріву парів холодильного агенту на виході з випарника, яке сприймається термочутливим патроном 7.
Рис.86. Схема герметичного фреонового агрегату типу ВС
