2.18. Насосна схема з нижньою подачею холодильного агенту у випарникову систему

Від регулюючої станції РС (рис. 82) рідина подається не в циркуляційний ресивер, а в відділювач рідини ОЖ, що полегшує відділення пари, що утворилась при дроселюванні. В циркуляційному ресивері ЦР, дані пари можуть спричинити підпір, що перешкоджає зливу рідини із відділювала рідини ОЖ. Нормальний рівень рідини в циркуляційному ресивері підтримується автоматичними поплавковими регуляторами ПРУ в комплекті з соленоїдним вентилем СВ, встановленим на лінії подачі рідини в відділювач рідини. За соленоїдним вентилем СВ розміщений ручний регулюючий вентиль РВ. Крім того на лінії ЖЛ і потім паралельно роздається по поверхах, а на поверх – паралельно по камерах через розподільчі рідинні колектори ЖК. Із батарей пари збираються на паровому колекторі ПК і по паровій лінії ПЛ поступають в відділювач рідини ОЖ. Рідина що не встигла випаруватись в батареях відділюється і повертається в циркуляційний ресивер, а сухі пари відсмоктуються компресором.

Відтаювання батарей

Гарячі пари подаються до поверхових колекторів по відтаювальній лінії ОЛ. Із дренажного ресивера рідина після випуску масла може подаватися на колектор регулюючої станції чи перекачуватися насосом Н в циркуляційний ресивер. При високому тиску подаються також до дренажного ресивера для підігріву аміачно масляної суміші.

Контрольні запитання

1. Поясніть насосну схему охолодження з нижньою подачею холодильного агенту у випарникову систему.

2. Поясніть схему відтаювання батарей гарячими парами аміаку в насосній схемі охолодження з нижньою подачею холодильного агенту у випарникову систему.

Література: (Л-3 с. 402-404), (Л-2 с. 459-461), (Л-1 с. 235-236).

Рідина від РС

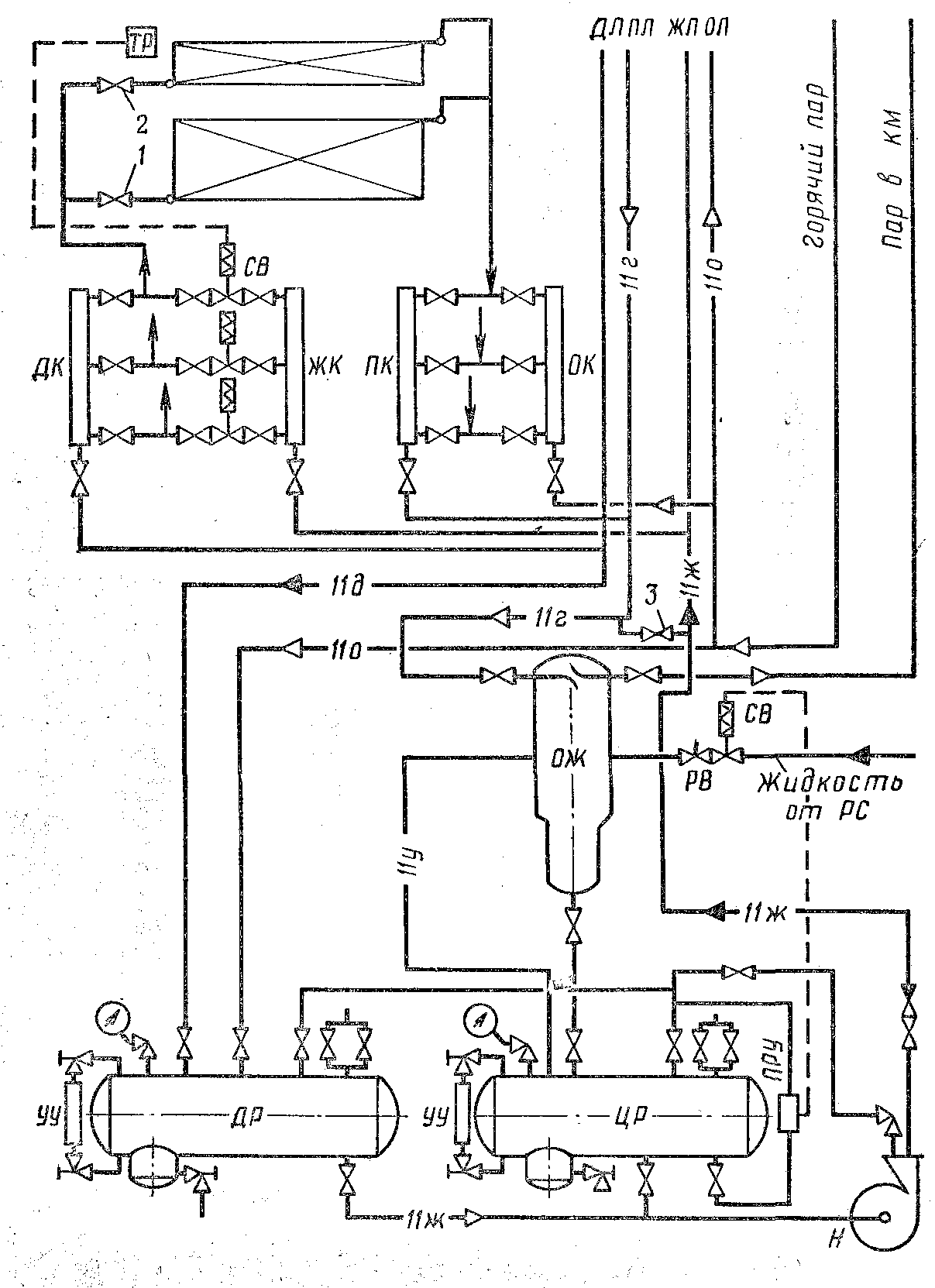

Рис.82.Насосна схема з нижньою подачею

Рис.83. Насосна схема з верхньою подачею

Рідина від регулюючої станції

Гарячі пари

2.19. Насосна схема з верхньою подачею холодильного агенту у випарникову систему

Від регулюючої станції (рис. 83) рідина поступає безпосередньо на циркуляційний ресивер ЦР, через соленоїдний вентиль СВ. З циркуляційного ресивера рідина насосом Н подається в рідинну лінію ЖЛ, після цього паралельно по поверхах і камерах. Від рідинного колектора ЖК рідина походить в пристінні і пристельні батареї зверху, а пари відводяться знизу до парового колектора ПК, і потрапляють в парову лінію і в верхню частину циркуляційного ресивера, який виконує роль відокремлювача рідини. З верхньої частини циркуляційного ресивера ЦР пари відсмоктуються компресором.

Відтаювання батарей

Зняття снігової шуби з поверхні приладів безпосереднього охолодження здійснюється гарячими парами аміаку. Перед відтаюванням рідкий холодильний агент з приладів охолодження по дренажному колектору ДК і рідинній лінії РЛ зливається у вертикальний дренажний ресивер ДР, а потім перекачується насосом Н в циркуляційний ресивер ЦР.

Контрольні запитання

1. Поясніть насосну схему охолодження з верхньою подачею холодильного агенту у випарникову систему.

2. Поясніть схему відтаювання батарей гарячими парами аміаку в насосній схемі охолодження з верхньою подачею холодильного агенту у випарникову систему.

Література: (Л-3 с. 404-407), (Л-2 с. 461-463), (Л-1 с. 437-438).
