Контрольні запитання

1. Поясніть схему включення компресорів двоступеневого стискання.

2. Поясніть роботу апаратів в схемі включення компресорів двоступеневого стискання.

Література: (Л-3 с. 390-393), (Л-2 с. 448-450).

2.16. Безнасосна аміачна схема охолодження з верхнім розміщенням відокремлювача рідини

Рідкий холодильний агент (рис. 80) по трубопроводі під дією тиску конденсації через регулюючий вентиль РВ подається в відокремлювач рідини ОЖ. З нього по трубопроводі рідкий агент під дією стовпа рідини поступає на розподільчий рідинний колектор ЖК, де розподіляється по окремих охолоджуючих приладах. У охолоджуючих приладах холодильний агент, за рахунок відібраної від охолоджуючого середовища теплоти, кипить і його пари поступають на паровий колектор ПК. Із парового колектора ПК пари холодильного агента по трубопроводу через відокремлювач рідини ОЖ відсмоктуються компресором.

Відтаювання батарей

Батареї відключають від основної системи циркуляції, прикорочують подачу рідини і відсмоктування парів. Рідину, що залишилась в батареях зливають в дренажний ресивер. Дренажний ресивер повинен бути розміщений нижче батареї, а дренажні трубопроводи прокладені під нахилом 1-2% до ресивера щоб рідина зливалась само зливом, або рідина з батареї видаляється парами, які подаються зі сторони високого тиску. Пари високого тиску, взяті після масловідділювача поступають через вентиль на паровому колекторі. В батареях гарячі пари конденсуються, снігова шуба на поверхні відтаюється теплотою конденсації парів.

Контрольні запитання

1. Поясніть безнасосну схему охолодження з верхнім розміщенням відокремлювача рідини.

2. Поясніть схему відтаювання батарей гарячими парами аміаку в безнасосній схемі охолодження з верхнім розміщенням відокремлювача рідини.

Література: (Л-3 с. 398-399), (Л-2 с. 456-457).

2.17. Безнасосна аміачна схема охолодження з нижнім розміщенням відокремлювача рідини

Рідкий холодильний агент (рис. 81) під дією тиску конденсації подається на рідинний колектор ЖК, звідки через терморегулюючі вентилі розподіляється в охолоджуючі прилади. В даній схемі охолоджуючі прилади можуть розміщуватись вище відділювача рідини ОЖ.

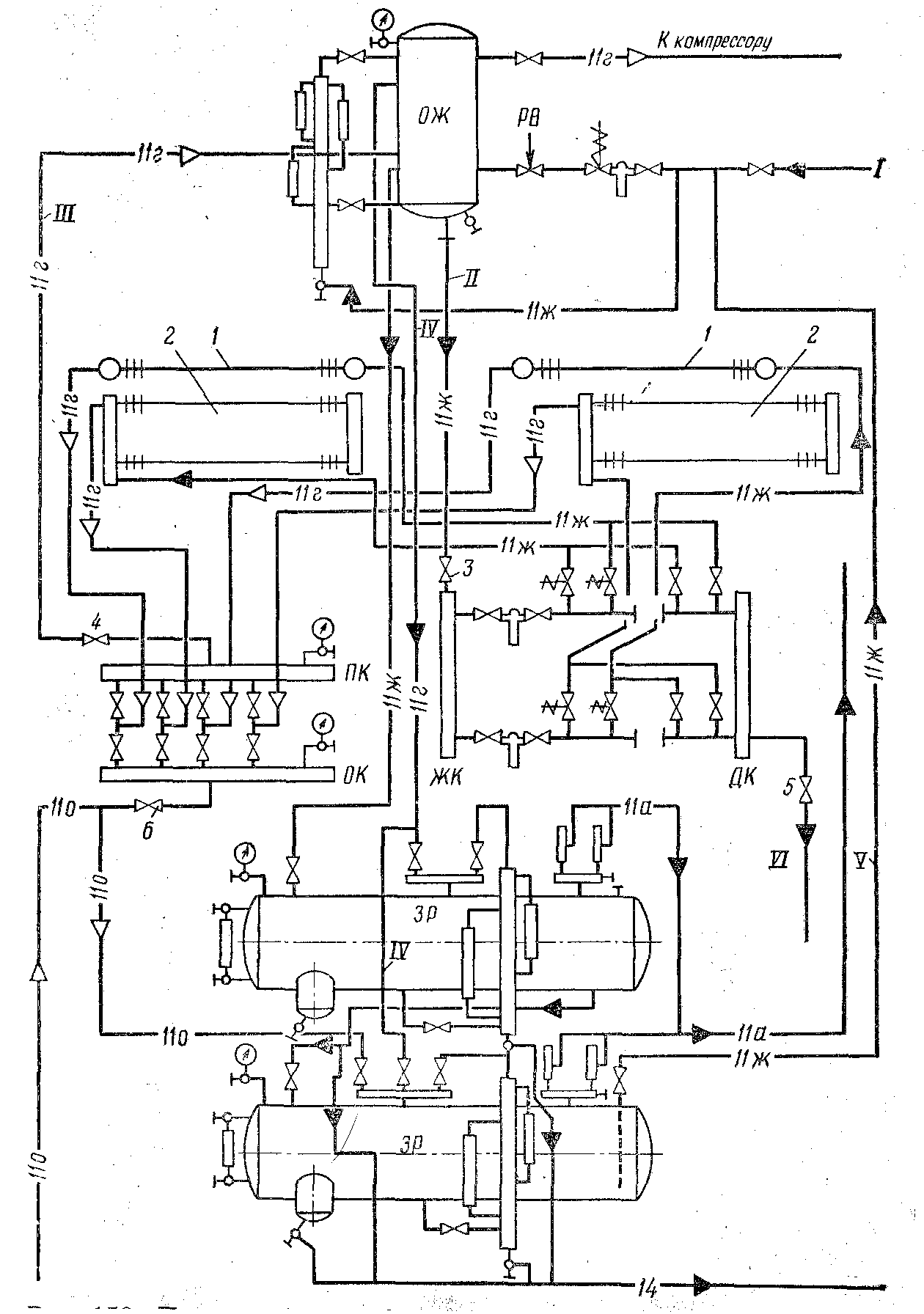

Рис. 80. Принципова безнасосна аміачна схема

охолодження з верхнім розміщенням відділювача рідини

До компресора

vv

Пари до компресора

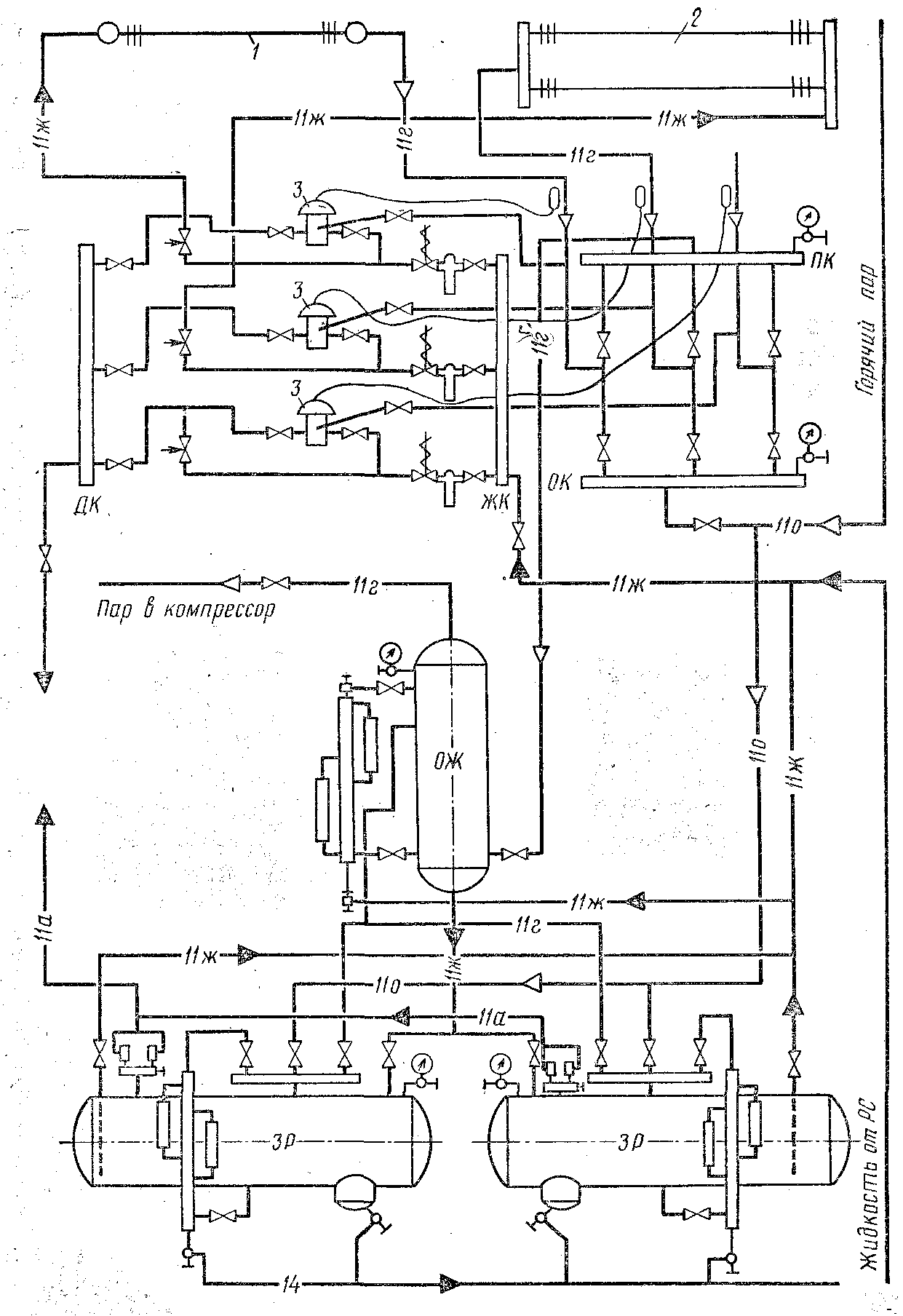

Рис. 81. Принципова безнасосна аміачна схема охолодження з нижнім розміщенням відділювача рідини

Безнасосна схема з розподіленням рідкого холодильного агенту за допомогою терморегулюючого вентиля зручніша, проте використовувати її можна лише при надійній їх роботі. Відділювач рідини установлений на всмоктуючому трубопроводі тільки для забезпечення сухого ходу компресора.

Контрольні запитання

1. Поясніть безнасосну аміачну схему охолодження з нижнім розміщенням відокремлювача рідини.

2. Поясніть схему відтаювання батарей гарячими парами аміаку в безнасосній аміачній схемі охолодження з нижнім розміщенням відокремлювача рідини.

Література: (Л-3 с. 400-401), (Л-1 с. 233-235).
