Контрольні запитання

1. Поясніть схему подачі холодильного агенту в випарникову систему під дією різниці тисків конденсації і кипіння.

2. Поясніть схему подачі холодильного агенту в випарникову систему під напорм стовпа рідини.

3. Поясніть схему подачі холодильного агенту в випарникову систему під напорм створеним насосом.

Література: (Л-1 с. 227-228), (Л-2 с. 451-455).

2.14. Схема холодильної установки з одноступеневими компресорами

В схемі холодильної установки (рис.78) на дві температури кипіння для кожної температури кипіння передбачений окремий компресор. З кожної окремої випарникової системи пари аміаку відсмоктується відповідним компресором через відділювач рідини ОЖ або сухопарник кожухотрубного випарника. Перед всмоктуючим вентилем ставиться брудовловлювач ГУ, призначений для очистки парів від механічних забруднень. Стиснуті в компресорі пари через сухий масловідділювач, встановлений у кожному компресорі, нагнітається в конденсатор КД по загальному трубопроводі. Безпосередньо перед конденсатором також встановлюють масловідділювач МО і зворотній клапан ОК. В конденсаторі пари конденсуються і рідина по зливному трубопроводі стікає в лінійний ресивер ЛР, який для вільного зливу рідини розміщують нижче конденсатора. З лінійного ресивера холодильний агент по трубопроводі поступає в колектор регулюючої станції. Від колектора рідина розподіляється паралельно по випарникових системах з різними температурами кипіння. На кожній паралельній лінії передбаченні ручні регулюючі вентилі РВ. Рідкий аміак від регулюючої станції паралельно поступає в розсільний кожухотрубний випарник ИКТ і в відділювач рідини системи безпосереднього охолодження. З відділювача рідини рідина поступає в батарею – випарник, де вона кипить, охолоджуючи камеру, а пара, проходячи через відділювач рідини відсмоктується компресором по трубопроводі.

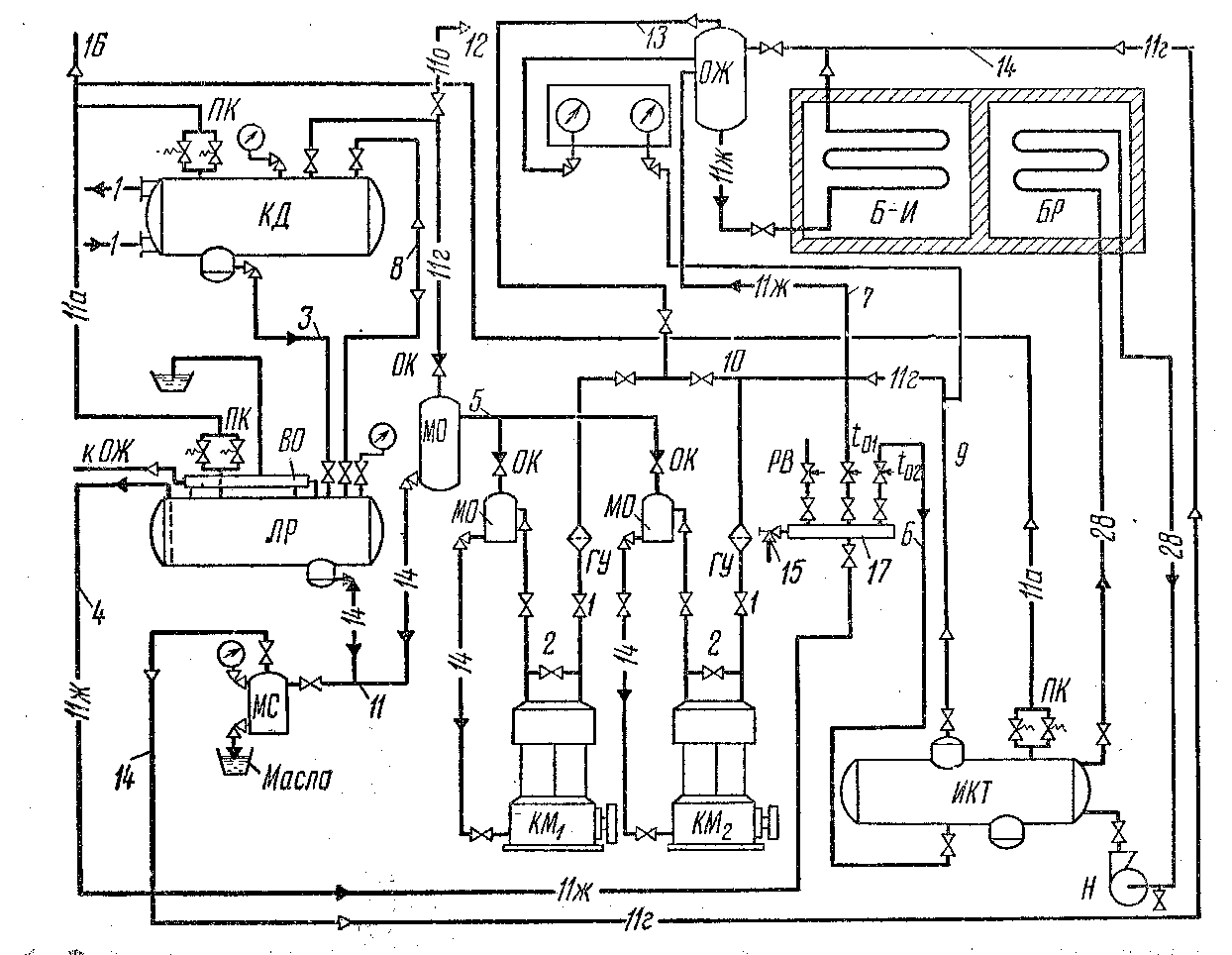

Рис. 78. Схема холодильної установки з одноступеневими компресорами

В випарнику ИКТ охолоджується розсіл, який насосом Н подається в батарею розсільну БР, розміщену в камері. Там розсіл нагрівається і повертається в випарник. Пари холодильного агента з розсільного кожухотрубного випарника відсмоктуються компресором КМ₂ .

З нагнітальної магістралі відводяться гарячі пари до приладів охолодження для відтаювання з їх поверхні снігової шуби.

Контрольні запитання

1. Поясніть схему холодильної установки з одноступеневими компресорами.

2. Поясніть роботу апаратів в схемі холодильної установки з одноступеневими компресорами.

Література: (Л-3 с. 386-390), (Л-2 с. 444-448).

2.15. Схема включення компресорів двоступеневого стискання

Компресори призначені для роботи на низькі температурі кипіння (-30;-40 ^оС ).

З випарникової системи (рис.79) по трубопроводу через відділювач рідини пари засмоктуються компресором низького тиску КМ1. Пари стиснуті в компресорі КМ1., через масловідділювачі нагнітаються в проміжну посудину ПС. В проміжній посудині пари охолоджуються, після чого відсмоктуються компресором високого тиску КМ2 і через масловідділювач і зворотній клапан нагнітається в конденсатор. В схемі рідина поступаючи по трубопроводі з лінійного ресивера розділяється на дві частини. Одна частина по трубі поступає на колектор регулюючої станції для дроселювання і розподілення її по випарникових системах з більш високими температурами кипіння і одноступеневим стисканням пари, а друга – до проміжної посудини двоступеневої системи стиску. Перед проміжною посудиною рідина ще раз розділяється. По трубопроводі вона поступає в змієвик проміжної посудини ПС, а менша її частина відводиться по трубопроводі і через автоматичний регулятор і ручний регулюючий вентиль поступає безпосередньо в проміжну посудину. Переохолоджена в змієвику рідина поступає на регулюючу станцію до окремого колектора, де вона дроселюється до тиску необхідного низькій температурі кипіння, і розподіляється по споживачам холоду. Не регулюючій станції передбачений вентиль, який з’єднує станцію з колектором, а також міст з вентилем для перепуску холодильного агенту з однієї випарникової системи в другу. Соленоїдний вентиль на схемі виконує функції розвантажувального байпасного вентиля. При відкритому соленоїдному вентилі пари з проміжної посудини перепускається на всмоктуючу сторону компресора.

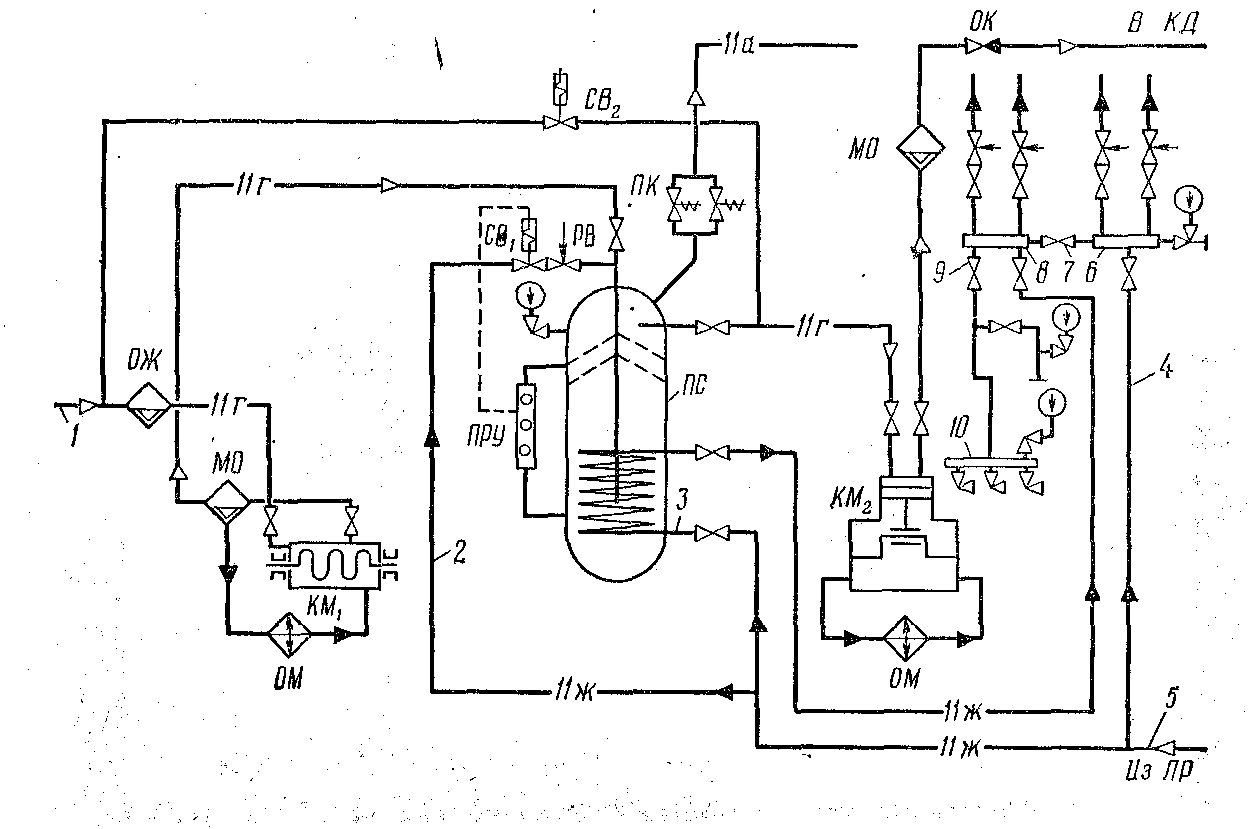

Рис. 79. Вузол включення двох компресорів по схемі двоступеневого стиску
