Контрольні запитання

  1. Поясніть, що собою являє холодильна установка.

  2. Поясніть яким вимогам повинні відповідати схеми холодильних установок.

Література: (Л-3 с. 376-377), (Л-2 с. 444).

2.13. Способи подачі холодильного агенту

Розрізняють три способи подачі холодильного агента в випарникову систему:

  • під дією різниці між тисками конденсації і кипіння;

  • під напором стовпа рідини;

  • під напором створеним насосом.

Схеми з подачею холодильного агенту за першими двома способами називаються безнасосними, а схеми з подачею агента по третьому способі – насосними або насосно-циркуляційними схемами.

Від лінійного ресивера (рис.77а) рідина поступає до колектора регулюючої станції, потім дроселюється в регулюючому вентилі і під дією різниці між тисками конденсації і кипіння подається в батареї-випарники, які знаходяться в різних охолоджуючих приміщеннях. Утворені при кипінні пари по загальному трубопроводі відсмоктуються компресором. Кількість поступаючої в батареї – випарники рідини повинна відповідати кількості утворених в батареях парів під дією теплопритоків в охолоджуюче приміщення. При роботі одного компресора на кілька камер з подачею рідини в батареї по першому способу перегрів пари контролюють на виході з батарей кожної камери.

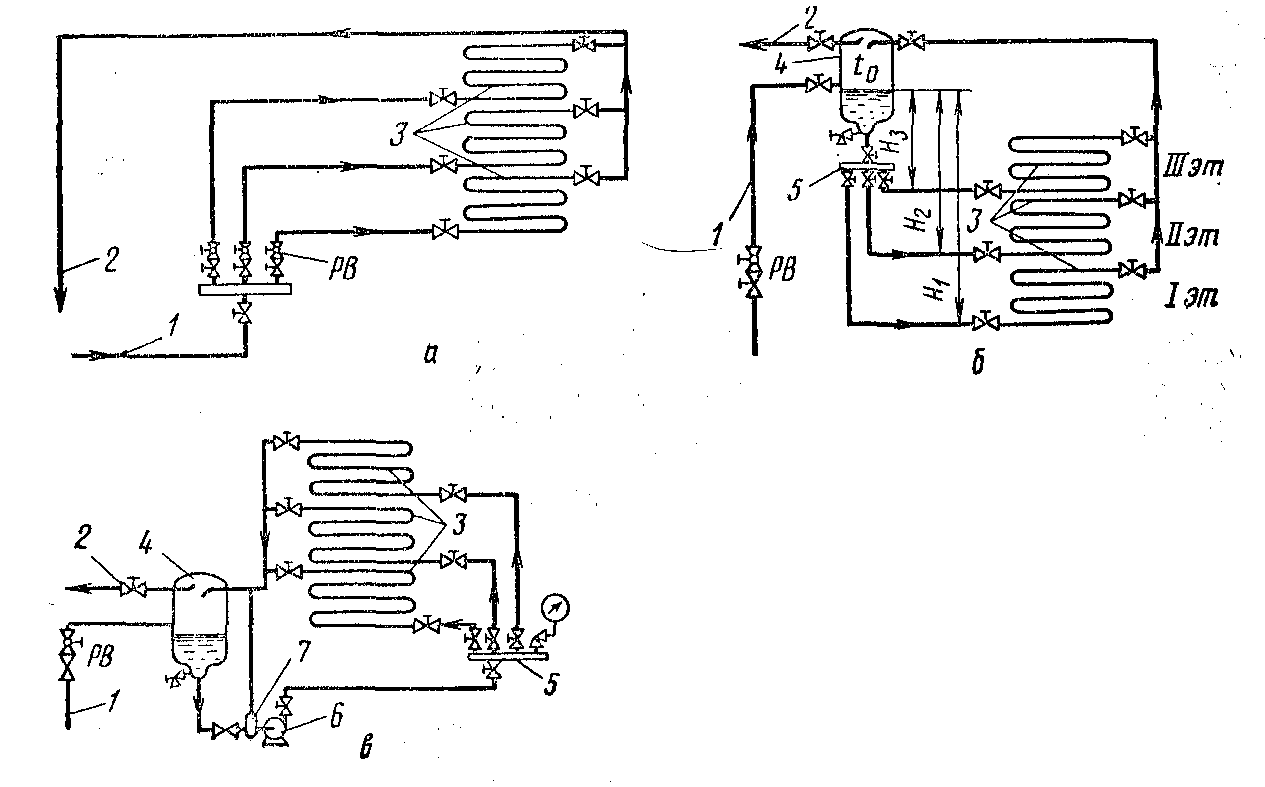

Рис.77. Способи подачі холодильного агенту до охолоджуючих приладів

а – під дією різниці між тисками (рко);

б – під напором стовпа рідини;

в – під напором насоса.

Якщо холодильний агент подається до батарей під напором стовпа рідини (рис.77б), то рідина від переохолоджувача поступає до регулюючого вентиля і після дроселювання направляється в відділювач рідини, де утворені при дроселюванні пари відділюються і по трубі відсмоктується компресором, а насичена рідина поступає через розподільчий колектор в випарникові батареї. Відділювач рідини повинен бути розміщений на 3-5 м вище самої верхньої батареї так, щоб забезпечити необхідний напір стовпа рідини для всіх батарей. З батарей холодильний агент повторно поступає в відділювач рідин, де відбувається відділення рідини, відділеної з випарникових батарей, від пари. З відокремлювача рідини пари відсмоктуються компресором по трубопроводі, а рідина знову направляється через розподільчий колектор в батареї. Таке відділення рідини і вторинне її використання спрощує регулювання кількості холодильного агента, подачею в охолоджуючі прилади.

Для розгалуження випарникових систем (рис.77в), які є на великих одно- і багатоповерхових холодильниках, застосовують спосіб подачі холодильного агента в охолоджуючі прилади під напором, створеним відцентровим насосом. З ресивера або переохолодника холодильний агент поступає до регулюючого вентиля і після дроселювання попадає в відділювач рідини. З нього холодильний агент забирається насосом і подається спочатку до розподільчого колектора а потім в прилади охолодження. В цьому випадку відділювач рідини можна розмістити в машинному відділенні, а насос потрібно розмістити нижче рівня рідини в відділювачі не менше ніж на 1,2-1,5 м, щоб перед насосом був напір, запобігаючий прориву пари з відділювача рідини в насос і зменшуючий пароутворення в трубопроводі. Утворені в випарникових батареях пари поступають в відділювач рідини, а звідти всмоктуються по трубопроводі компресором. Відділена від пари рідина знову забирається насосом.
