Контрольні запитання

1. Поясніть будову і призначення повітровіддільника.

2. Поясніть принцип роботи повітровіддільника.

Література: (Л-1 с. 152-154), (Л-13).

1.52. Фільтри, осушники

Фільтри бувають парові, рідинні і масляні.

Парові фільтри. Парові фільтри, встановлюють на всмоктуючій стороні компресора в безпосередній близькості від нього для захисту циліндрів від попадання в них забруднення – ржавчини, окалини, які можуть викликати риски і задири на дзеркалі циліндра.

Сітчастий фільтр складається з зварного корпуса з двома штуцерами, розташованих під кутом 90⁰, кришки. В корпусі вставлена мілка стальна сітка на каркасі, яка при знятій кришці може бути вийнята для очищення.

Рідинні фільтри. Їх розташовують на рідинній лінії перед автоматичними приладами для захисту від забруднення ржавчиною, окалиною. Фільтр являє собою чавунний корпус, всередині якого розміщена на каркасі сталева сітка, притиснута знизу пружиною, яка впирається в кришку.

В аміачних парових і рідинних фільтрах використовують сталеві сітки з сотами розмірами 0,4 мм, хладонових – латунні сітки з сотами для пари розміром 0,22 мм, для рідини – 0,1 мм.

Крім латунних сіток використовують тканини: волок, сукно, фетр та ін. або запечені бронзові кульки діаметром 0,2-0,3 мм.

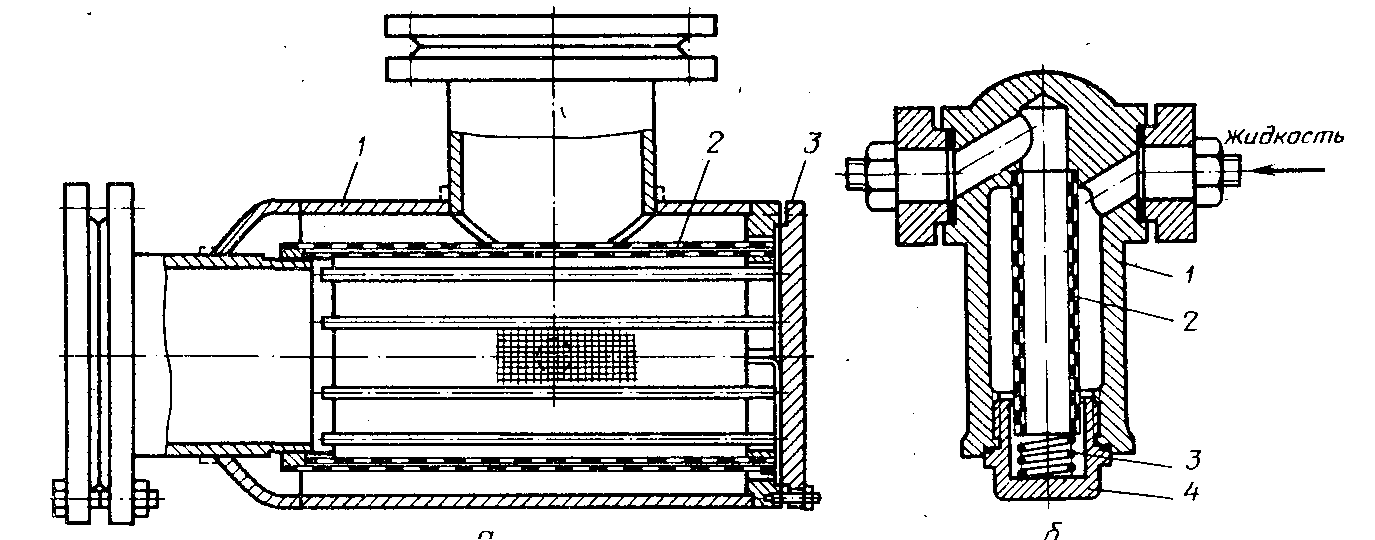

Рис. 62. Сітчасті фільтри

а- паровий; 1-корпус;2-каркас;3-кришка;

б- рідинний;1-корпус;2-сітка;3-пружина;4-кришка.

Осушники. Їх застосовують в хладонових холодильних установках для поглинання з хладону вологи, яка може потрапити у систему при монтажі, ремонті або експлуатації, якщо в системі тиск нижче атмосферного.

В якості матеріалу, поглинаючого вологу, використовують гранульований силікагель (розмір зерен 3-5 мм), розміщений в циліндричній посудині. Силікагель (SiO₂ – оксид кремнію) поглинає до 40% води по відношенню до своєї маси. Крім силікагелю використовують алюмогель і цеоліт.

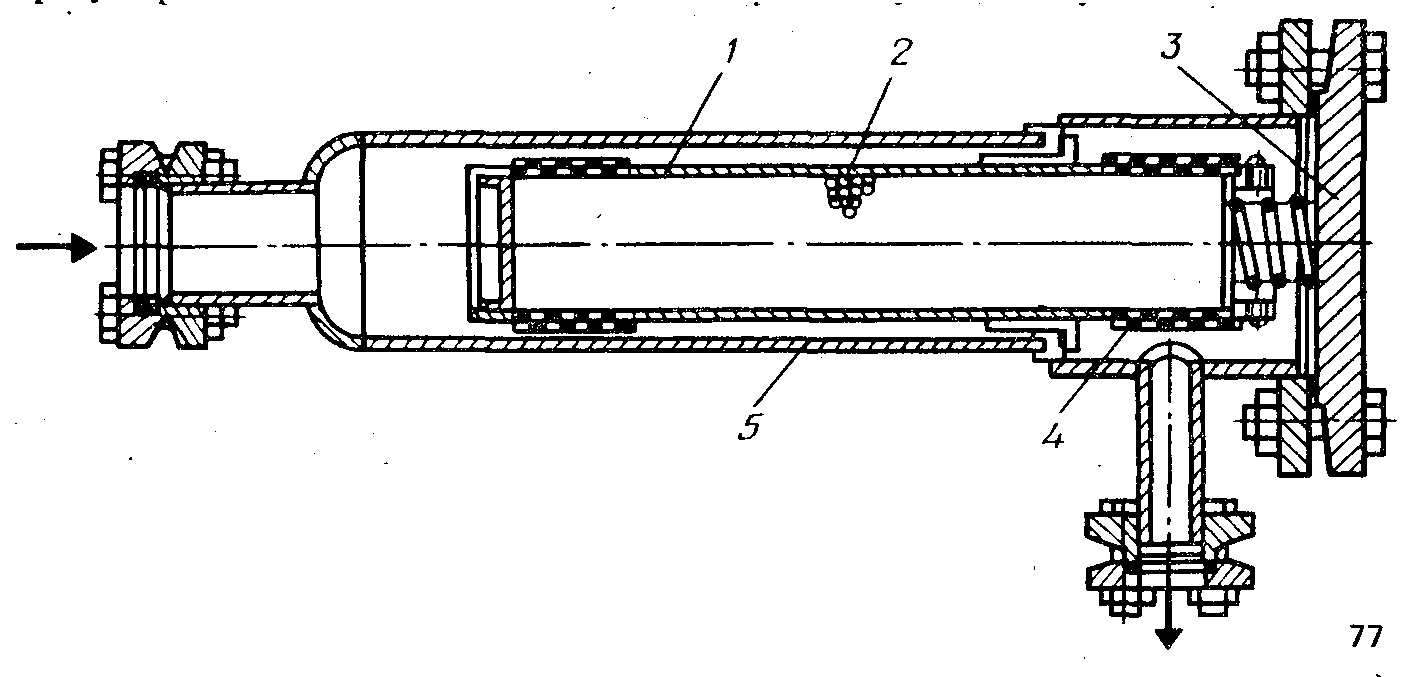

Рис. 63. Фільтр-осушник

1 – стакан; 2 – цеоліт; 3 – кришка; 4 – сітчастий каркас; 5 – корпус.

Контрольні запитання

1. З якою метою в холодильній установці встановлюються фільтри?

2. З якою метою встановлюють осушники?

3. Назвіть адсорбенти, які використовують в фільтрах-осушниках?

Література: (Л-1 с. 155-157), (Л-2 с. 248-250), (Л-5 с. 76-77).

1.53. Насоси

В холодильній установці циркуляцію розсолу і води здійснюють відцентрові насоси. В схемах великих холодильних установок відцентрові насоси використовують також для створення примусової циркуляції аміаку в випарниковій системі.

Основна частина відцентрового насоса – робоче колесо з лопатками, які розташовані радіально і мають загнутий профіль. Робоче колесо розміщене в чавунному корпусі і закріплено на сталевому валу на шпонці.

Виступаючий кінець вала ущільнюється сальником з м’якою набивкою. Насос приводиться в рух електродвигуном, з’єднаним з валом робочого колеса еластичною муфтою.

П

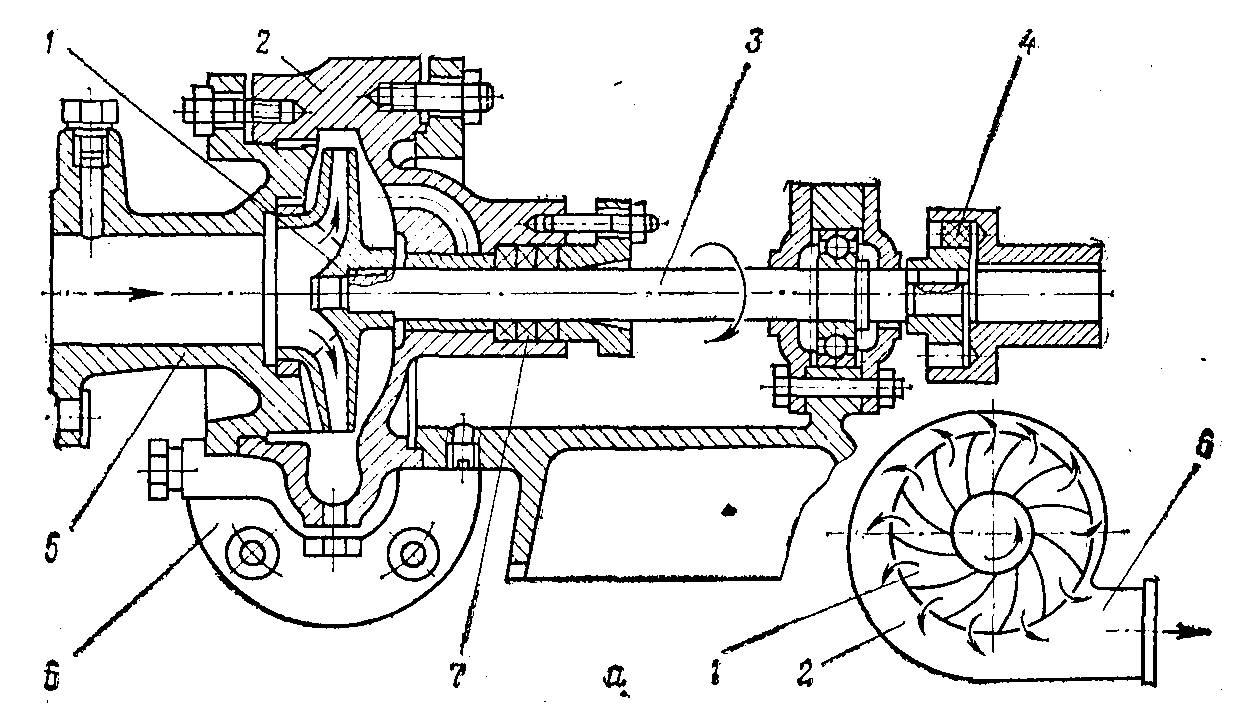

Рис.64. Відцентрові насоси

а – для води і розсолу: 1 – робоче колесо; 2 – равликоподібний корпус; 3 – вал;

4 – еластична муфта; 5 - всмоктувальний патрубок; 6 – корпус; 7 – сальник;

б – герметичний для аміаку: 1 – робочі колеса; 2 – трубка; 3 – статор електродвигуна; 4 – колонка.

ри обертанні робочого колеса розсіл через всмоктуючий патрубок потрапляє вздовж осі вала до центра колеса, під відцентрової сили переміщується по лопатках в радіальному напрямку і отримує велику швидкість руху, що обумовлює кінетичну енергію. З лопаток рідина викидається в спіральноподібний канал корпуса, що розширюється, де кінетична енергія перетворюється в потенціальну, внаслідок чого збільшується статичний опір. Таким чином, наближаючись до вихідного патрубка рідина втрачає швидкість, внаслідок чого збільшується опір під дією якого переміщається по системі трубопроводів.

Для перекачування аміаку використовують герметичні відцентрові насоси типу ЦНГ – 70. Такі насоси не мають зовнішніх сальників. Насосна частина і трифазний електродвигун розташовані в загальному кожусі.

В залежності від потрібного тиску розрізняють одно -, дво- і трисекційні насоси. В кожній секції (ступені стиску) встановлено по одному робочому колесу і передбачені направляючі апарати для рідини, що подається. Робочі колеса і ротор електродвигуна насаджені на єдиний вал, що обертається на підшипниках ковзання. Мащення підшипників і охолодження внутрішньої порожнини електродвигуна здійснюється аміаком, який поступає по трубі із напірної зони насоса. Ззовні двигун має водяну охолоджуючу сорочку. Насос виготовляють з матеріалів байдужих до аміаку. Від дії аміаку ротор і статор електродвигуна захищений екранами зі спеціальної сталі.
