Рис. 57. Маслозбірник

1. Посудина; 2,4,5,6-кутові вентилі; 3-пробка.

До всмоктувальної лінії

Від масловіддільника

Масло

Контрольні запитання

1. Яке призначення маслозбірника?

2. Поясніть будову маслозбірника.

Література: (Л-1 с. 148-150), (Л-2 с. 239).

1.49. Відділювач рідини

Він застосовується в аміачних холодильних установках і служить для відділення рідини від парів, отриманих при дроселюванні, і парів від винесених з випарника крапель рідини, внаслідок чого забезпечується сухий хід компресора.

Відділювач рідини являє собою зварну вертикальну стальну посудину, в якій в результаті різкої зміни напрямку руху і зменшення швидкості парів до 0,5 м/с проходить випадання рідкого аміаку і масла. При цьому пари аміаку осушують і з верхньої частини відділювача відсмоктуються компресором, і рідина, що має більшу щільність, ніж пара, збирається внизу, звідки поступає в випарникову систему. До нижньої частини посудини приварюється маслозбірник, де збирається масло, що виділяється з холодоагенту; його періодично випускають. Для запобігання стікання масла в випарникову систему рідина по трубі входить на деякій висоті всередину посудини.

Відділювачі рідини встановлюють на всмоктуючій лінії компресора як вище приладів охолодження, що заливаються, так і нижче них. В останньому випадку подача рідини в прилади охолодження здійснюється за допомогою відцентрових насосів. Ззовні поверхню апарата покривають теплоізоляцією.

Рідкий холодоагент від РВ

До парової урівнювальної лінії

Пари

Вологі пари

До рідинної урівнювальної лінії

Рідкий холодоагент

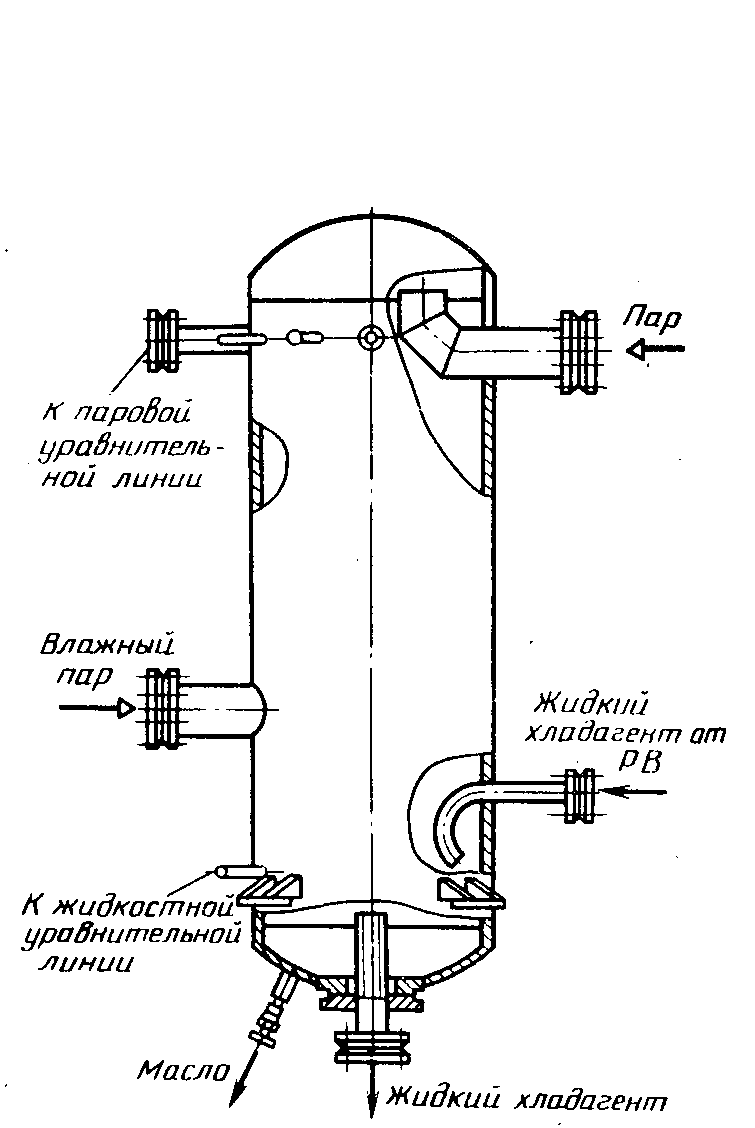

Рис. 58. Відділювач рідини

Контрольні запитання

1. Яке призначення і де встановлюються відділювачі рідини в схемі холодильної установки?

2. Поясніть будову відділювача рідини.

Література: (Л-1 с. 150-152), (Л-2 с. 240-241).

1.50. Проміжні посудини

Вони застосовуються в холодильних установках двоступеневого стискання і служать для охолодження парів холодоагенту після стискання в першій ступені до температури, що відповідає проміжному тиску.

Проміжна посудина для аміаку являє собою стальний циліндр з верхнім і нижнім дном і штуцерами для входу і виходу парів аміаку і рідини. Пари з компресора першої ступені по центральній, барботажній трубі поступають під рівень рідкого аміаку. Барботуючи через шар рідини, пари охолоджуються. Охолоджені пари звільнюються від частин масла, піднімаються вгору, проходять через конусні перфоровані відбійники, де вловлюються краплі рідкого аміаку, і через боковий штуцер відсмоктуються компресором високої ступені. Рідкий аміак після першого регулюючого вентиля при проміжному тиску і температурі поступає в верхню частину барботажної труби і стікає в нижню частину посудини, частково википаючи при охолодженні парів.

В нижній частині проміжної посудини є змієвик, в якому поступаючий з конденсатора рідкий аміак охолоджується майже до проміжної температури, а потім направляється до регулюючого вентиля.

Проміжні посудини оснащуються манометром, запобіжним клапаном, показчиком рівня. В нижній частині посудини є кутовий вентиль для випуску масла.

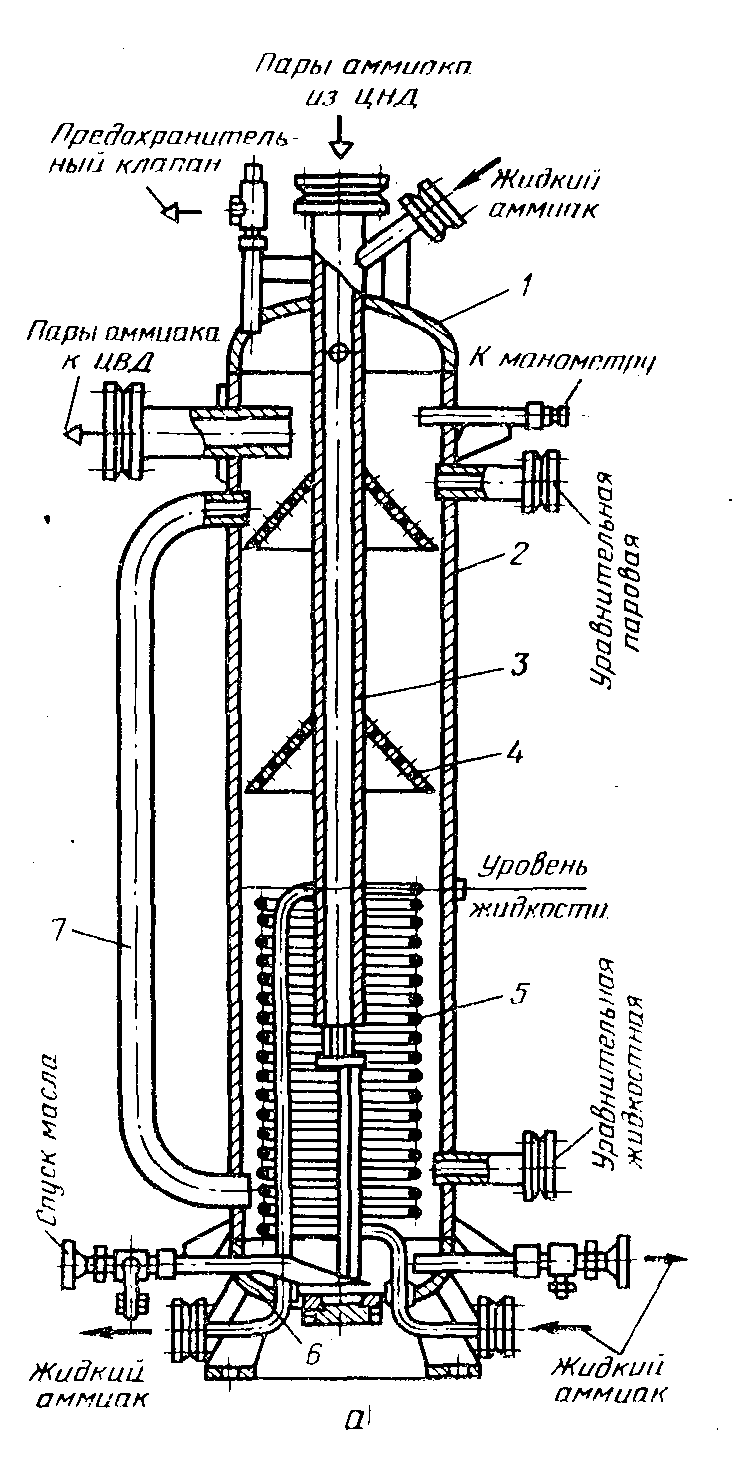

Рис.59. Проміжна посудина

1 – верхня кришка; 2 – циліндр;

3 – барботажна труба;

4 – відбійники; 5 – змієвик; 6 – нижня кришка; 7- покажчик рівня

Пари х/а із ЦНТ

Рідкий х/а

Запобіжний клапан

До манометра

Пари х/а із ЦВТ

Рівень рідини

Рідкий х/а

Рідкий х/а
