1.47. Масловідділювачі
Масловідділювачі встановлюють на нагнітальному трубопроводі між компресором і конденсатором установки з холодильним агентом, який обмежено розчиняється в маслі (наприклад, аміак і до деякої степені хладони). Вони призначені для відділення масла, яке переноситься парами холодильного агенту з компресорів, для того щоб не допустити попадання його в великій кількості в теплообмінні апарати (конденсатор і випарник).
Для зміни напрямку руху пари в апараті встановлюють перегородку (рис.56а) або визначеним чином розташовують патрубки. В цьому випадку масловідділювачі вловлюють тільки 40-60% масла, винесеного із компресора, так як пари масла і його дуже малі краплі такий апарат не вловлює.
В циклонний масловідділювач (рис.56б) пари поступають по патрубку 1 і попадають на направляючі лопатки 4, де отримують обертовий рух. Під дією відцентрової сили краплі масла відкидаються на корпус і утворюють повільно стікаючу вниз плівку. При виході з спіралі пари різко змінюють напрям і по патрубку 2 виходить із масловідділювача. Перегородка 5 захищає відділене масло від струменя парів.
В масловідділювачі з водяним охолодженням (рис.56в) охолоджуюча вода циркулює по змієвику 7. Пари холодильного агенту з маслом подаються через патрубок 1 і в масловідділювачі багаторазово змінюють напрямок руху внаслідок відповідного розміщення патрубків і насадки 6 з відбійних кілець (або металевої стружки). Пари виходять через патрубок 2. Масло випускають через поплавковий випускний клапан в картер компресора.
В масловідділювачі з промивкою парів в рідкому аміаку (рис.56г) пари разом з маслом поступають з компресора через патрубок 1, опущений в апарат під рівень рідкого аміаку. Рідину в масловідділювач підводять від конденсатора (або ресивера). При виході із патрубка 1 пари барботують через шар рідини і охолоджуються, що обумовлює краще відділення масла. Піднімаючись по апараті, пари проходять відбійні тарілки з отворами, які теж сприяють затриманню масла, і виходять через патрубок 2 в конденсатор 11. Щільність масла більша, ніж рідкого аміаку. Тому масло збирається в нижній частині апарата під рідким аміаком і періодично випускається.

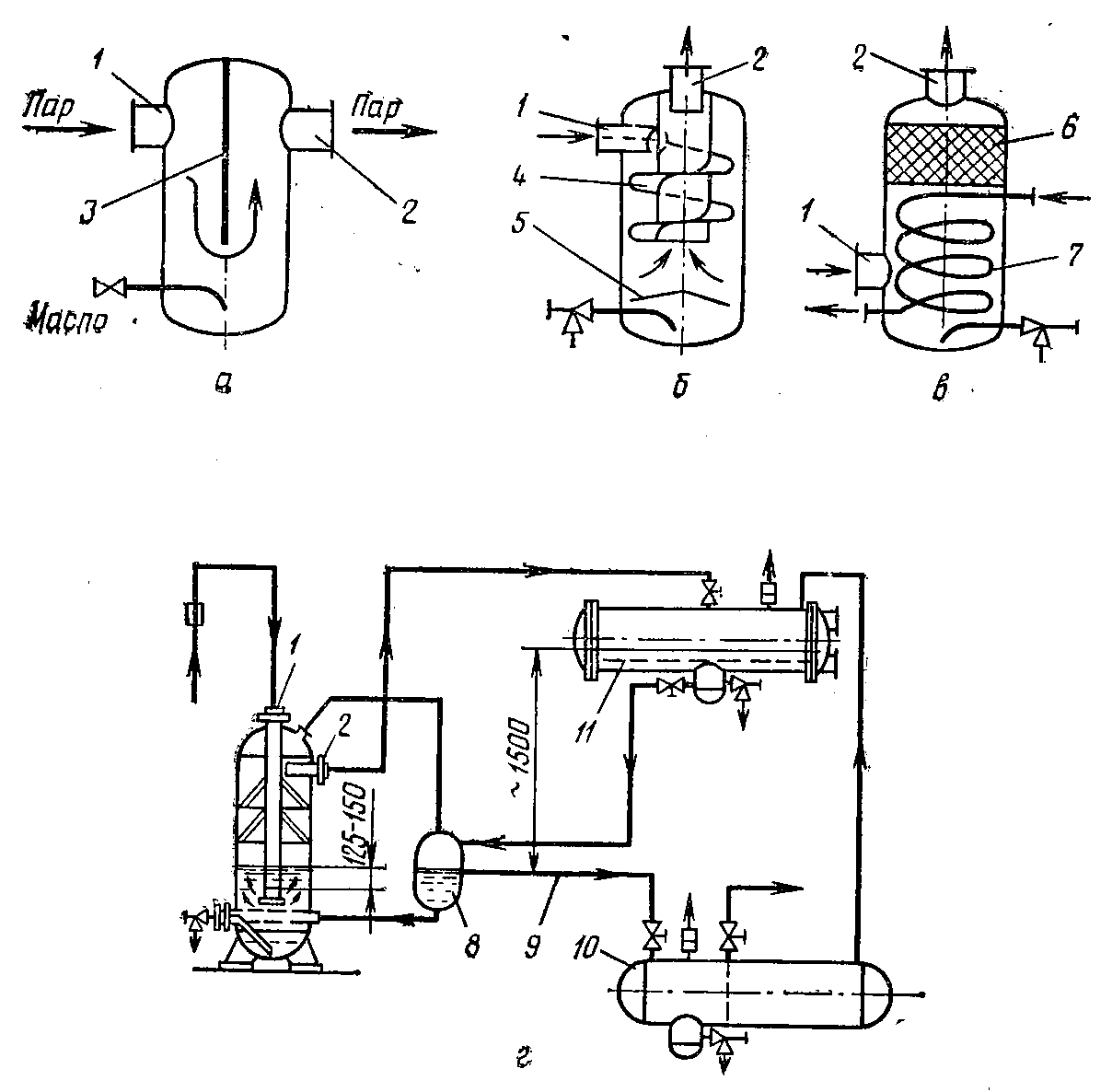

Рис. 56. Масловідділювачі
а- з перегородкою; б- циклонний; в- з водяним охолодженням; г - з промивання пару в рідкому аміаку;
1-патрубок для входу пари; 2-патрубок для виходу пари в конденсатор; 3-перегородка;
4-направляючі лопатки; 5-перегородка захищаючи від пару; 6-насадка; 7-водяний змійовик;
8-рівнеутримувач; 9-переливаюча труба; 10-ресивер; 11-конденсатор.
Контрольні запитання
Яке призначення і де встановлюються масловідділювачі в схемі холодильної установки?
Поясніть будову і принцип роботи масловідділювачів.
Література: (Л-1 с. 146-148), (Л-2 с. 236-248).
1.48. Маслозбірники
Даний апарат призначений для зменшення небезпеки при випуску масла з системи і зменшення втрат аміаку.
Маслозбірник являє собою вертикальну циліндричну стальну посудину, яка обладнана кутовими вентилями для під’єднання до масловідділювача, всмоктувальної сторони компресора і манометра. Нижній вентиль служить для спуску масла. Масло з маслозбірника випускається після відсмоктування парів аміаку при зниженому тиску, що ліквідовує втрати аміаку і гарантує безпечне обслуговування апарата.
