Контрольні запитання

1. Яке призначення, місце встановлення і принцип теплообміну в теплообміннику?

2. Поясніть будову теплообмінника.

Література: (Л-1 с. 230-231), (Л-2 с. 245-246), (Л-10 с. 125-126).

1.46. Ресивери

Ресивером називають посудину для збору рідкого холодоагенту. В схемі холодильної машини ресивери бувають чотирьох видів: лінійні, дренажні, циркуляційні і захисні.

Лінійний ресивер (ЛР) встановлюється на стороні високого тиску після конденсатора. Він звільнює від рідини поверхню конденсатора і створює рівномірний потік рідкого холодильного агенту до регулюючого вентиля. Він представляє собою горизонтальну циліндричну посудину, яка оснащена штуцерами для входу і виходу рідкого холодильного агенту.

Дренажний ресивер (ДР) встановлюється на стороні низького тиску і служить для тимчасового зливу рідкого холодоагенту з батарей безпосереднього охолодження на період відтаювання гарячими парами або ремонту батарей.

Циркуляційний ресивер (ЦР) застосовується в аміачних холодильних установках з примусовою подачею рідини в прилади охолодження і встановлюється на стороні низького тиску.

Захисний ресивер (ЗР) також встановлюється на стороні низького тиску і служить для зливу рідини, що не випарувалась з відділювачів рідини в безнасосних схемах.

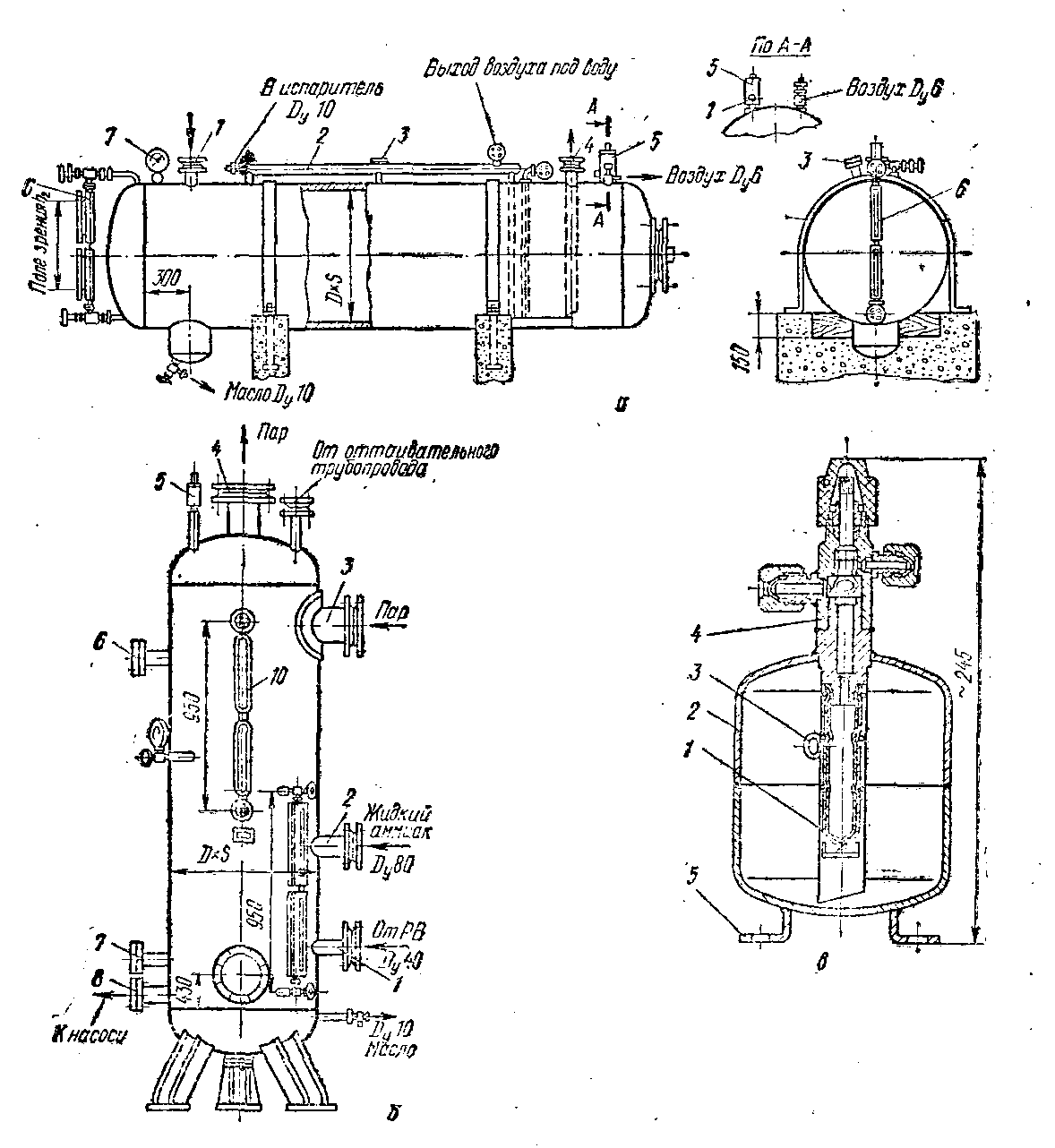

Рис. 55. Ресивери

а – горизонтальний аміачний: 1 – патрубок для входу аміаку; 2 – двотрубний повітровіддільник; 3 – патрубок зрівнювальної лінії; 4 – патрубок для виходу аміаку;

5 – запобіжний клапан; 6 – покажчик рівня; 7 – манометр;

б – вертикальний аміачний: 1 – патрубок для входу аміаку від РВ; 2 – патрубок для зливу аміаку з батарей; 3 – патрубок для входу парів з батарей; 4 – патрубок для відводу парів в компресор; 5 – запобіжний клапан; 6 і 7 – патрубки зрівнювальної лінії; 8 – патрубок для забору рідини насосом;

в – вертикальний для фреонових герметичних машин: 1 – труба для виходу фреону;

2 – обичайка; 3 – фільтр; 4 – вентиль рідинний; 5 – лапа.

Розрахунок ресиверів

1 . Місткість лінійних ресиверів для насосно-циркуляційної системи з подачею холодильного агенту в прилади охолодження

де V_вип – місткість по аміаку випарникової системи, м³;

0,5 – коефіцієнт, який враховує норму заповнення ресивера при експлуатації (50% від об'єму);

1,2 – коефіцієнт який враховує запас місткості (20%).

2. Місткість циркуляційних ресиверів

де К₁ – коефіцієнт заповнення труб батарей;

К₂ – коефіцієнт заповнення труб повітроохолоджувачів;

К₃ – коефіцієнт кількості аміаку який викидається з приладів охолодження;

К₄ – коефіцієнт місткості колекторів і трубопроводів;

К₅ – коефіцієнт робочого заповнення ресиверів для забезпечення

стійкої роботи насосів;

К₆ – коефіцієнт допустимого заповнення ресиверів;

К₇ – коефіцієнт запасу місткості.

3. В насосно-циркуляційних схемах дренажний ресивер підбирається по

місткості найбільшого циркуляційного ресивера.

Контрольні запитання

1. Яке призначення ресивера і яких видів вони бувають?

2. Де встановлюються в схемі холодильної установки лінійний, циркуляційний, дренажний і захисний ресивери?

3. По якому параметру підбирають ресивери?

Література: (Л-1 с. 142-146), (Л-2 с. 241-244).
