Контрольні запитання
Поясніть будову і принцип роботи розбризкуючих басейнів.
Поясніть будову і принцип роботи плівкової вентиляторної градирні.
Поясніть будову і принцип роботи вентиляторної градирні „Союзводоканалпроекту”.
Література: (Л-1 с. 115-120), (Л-2 с. 195-199
.
1.39. Класифікація Випарників
Випарник – це теплообмінний апарат, в якому теплота відводиться від охолоджуваного середовища до холодоагенту.
Випарник є апаратом холодильних машин і установок, в якому робоча речовина кипить за рахунок теплоти, забраної від охолоджуваного джерела. Пари холодильного агенту, що утворилися при кипінні, відсмоктуються компресором для подальшого використання в замкнутому контурі установки. Технологічне виконання застосованих у холодильній техніці випарників вельми різноманітне, тому вважаємо за доцільне скласти їх умовну класифікацію.
За призначенням випарники можна поділити на такі групи:
випарники для охолодження технологічних рідин і холодоносіїв;
випарники для охолодження повітря і технологічних газів;
випарники для конденсації агенту в каскадних холодильних машинах.
За конструктивним виконанням і характером руху охолоджуваного середовища випарники поділяються на:
кожухотрубні, кожухозмієвикові і пластинчаті, які працюють у схемах з закритою системою циркуляції охолоджуваної рідини;
панельні, що працюють у схемах з відкритою системою циркуляції рідини;
повітроохолоджувачі, що призначені для охолодження повітря при його вимушеному русі через апарат;
охолодні батареї, що призначені для охолодження повітря при природній конвекції.
За характером заповнення холодоагентом можна виділити:
затоплені випарники (охолодні батареї, повітроохолоджувачі і пластинчаті випарники з нижньою подачею агенту, кожухотрубні і кожухозмієвикові з кипінням агенту в між трубному просторі);
незатопленні випарники (зрошувальні, кожухотрубні з кипінням агенту в трубах, а також охолодні батареї, повітроохолоджувачі і пластинчаті випарники з верхньою подачею агенту).
Розрахунок випарників
Площа
теплопередаючої поверхні випарника
де Qв – тепловий потік у випарник, Вт;
k
– коефіцієнт
теплопередачі випарника,
;
Θтв – температурний напір між холодоносієм і киплячим холодильним агентом, К.
Контрольні запитання
Яке призначення випарників холодильних машин?
Як поділяються випарники за конструктивним виконанням і характером руху охолоджуючого середовища?
Як поділяються випарники за характером заповнення холодильним агентом?
По якому параметру підбирають випарник?
Література: (Л-1 с. 120-121), (Л-2 с. 199-201), (Л-4 с. 19-20).
1.40. Кожухотрубні випарники затопленого типу
Кожухотрубний випарник являє собою горизонтально розташований кожух (обичайку), до якого з обох боків приварено трубні решітки з отворами. В отворах розвальцьовані або вварені труби. З торців апарата кришки з прокладками приєднуються болтами до фланців трубних дошок. У кришках розташовані перегородки, які забезпечують багатоходовий рух розсолу. Звичайна кількість ходів за холодоносієм береться парною і складає 4-12. Холодоносій (розсіл) надходить у труби через нижній патрубок, розташований на передній кришці апарата. Вихід розсолу здійснюється через верхній патрубок. На одній з кришок розташовані отвори для приєднання верхнього крана для випуску повітря і нижнього крана для зливу розсолу при спорожненні системи.

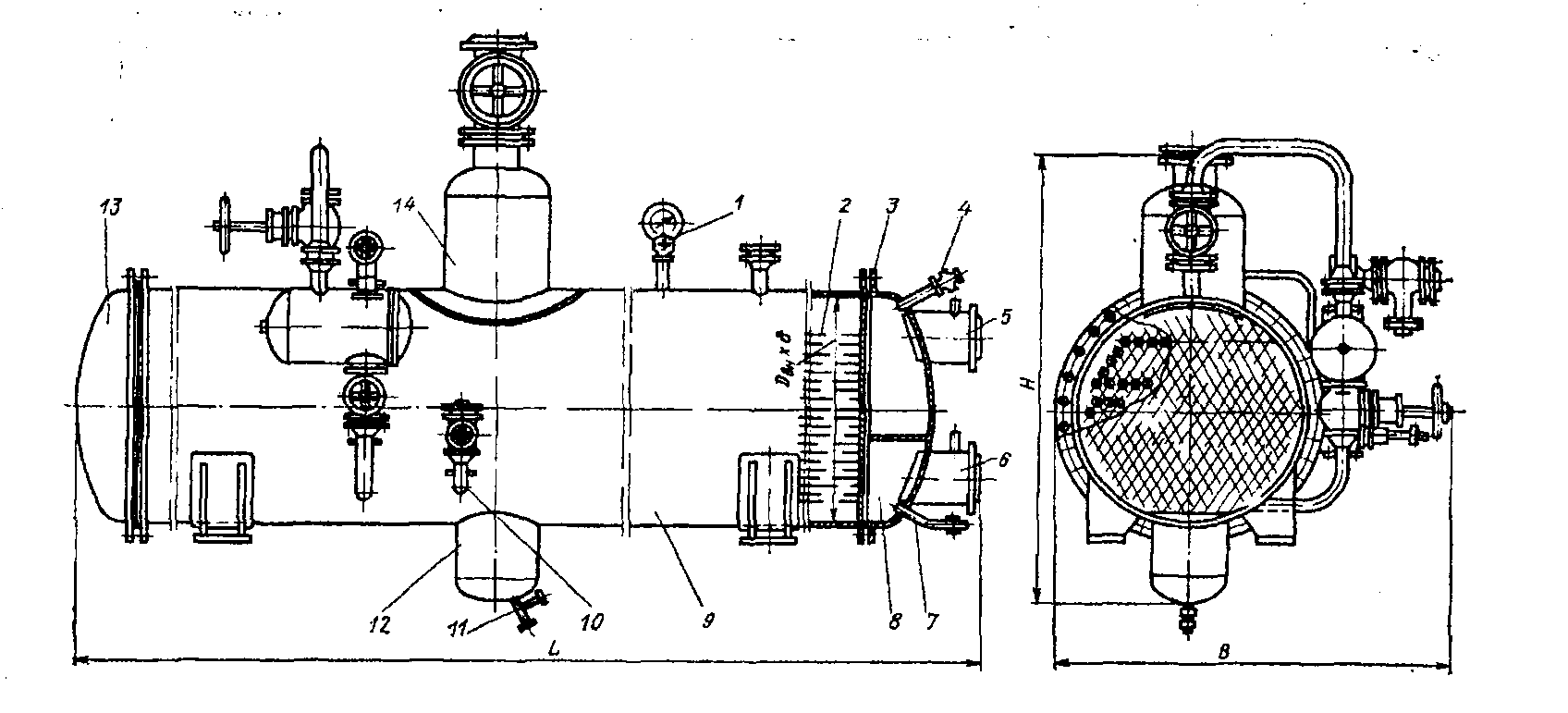

Рис. 46. Аміачний кожухотрубний випарник марки ИГТ
1-манометр;2-труби;3-трубні решітки;4-випуск повітря;5,6-вхід і вихід холодоносія;
7-випуск холодоносія;8,13-кришки;9-корпус;10-вхід аміаку;11-випуск мастила; 12-мастильний відстійник;14-сухопарник.
Парорідинна суміш від регулюючого вентиля у міжтрубний простір апарата підводиться знизу. У верхній частині обичайки аміачного випарника приварений сухопарник, через який здійснюється відсмоктування пари, а в її нижній частині – мастильний відстійник. На мастильному відстійнику розташований вентиль для випуску мастила. Пучок труб заповнює обичайку не повністю. Верхня частина апарата вільна від труб. На обичайці розташовані отвори під штуцери для встановлення манометра і приладів автоматики.
