Контрольні запитання

1. Поясніть будову конденсаторів пластинчатого типу.

2. Поясніть принцип роботи конденсаторів пластинчатого типу.

Література: (Л-4 с.40-44).

1.37. Конденсатори з повітряним охолодженням

В установках різної продуктивності використовуються конденсатори з примусовим рухом повітря. Апарати хладонових машин малої і середньої продуктивності за конструкцією однотипні вони складаються з декількох паралельних секцій, сполучених колекторами. Секція складається з прямих стальних оребрених або мідних труб діаметром 8-25 мм, об’єднаних у змієвик за допомогою калачів. Ребра стальні або алюмінієві завтовшки 0,4-0,8 мм трапецеїдальної або прямокутної форми. Крок ребер – 1,8-5,0 мм. Через апарат нагнітається або просмоктується за допомогою осьового вентилятора потік охолодного повітря. Вентилятор сполучений з корпусом теплообмінної секції за допомогою дифузора. Пари холодоагенту надходять у верхній паровий колектор. Конденсат відводиться з апарата через нижній рідинний колектор.

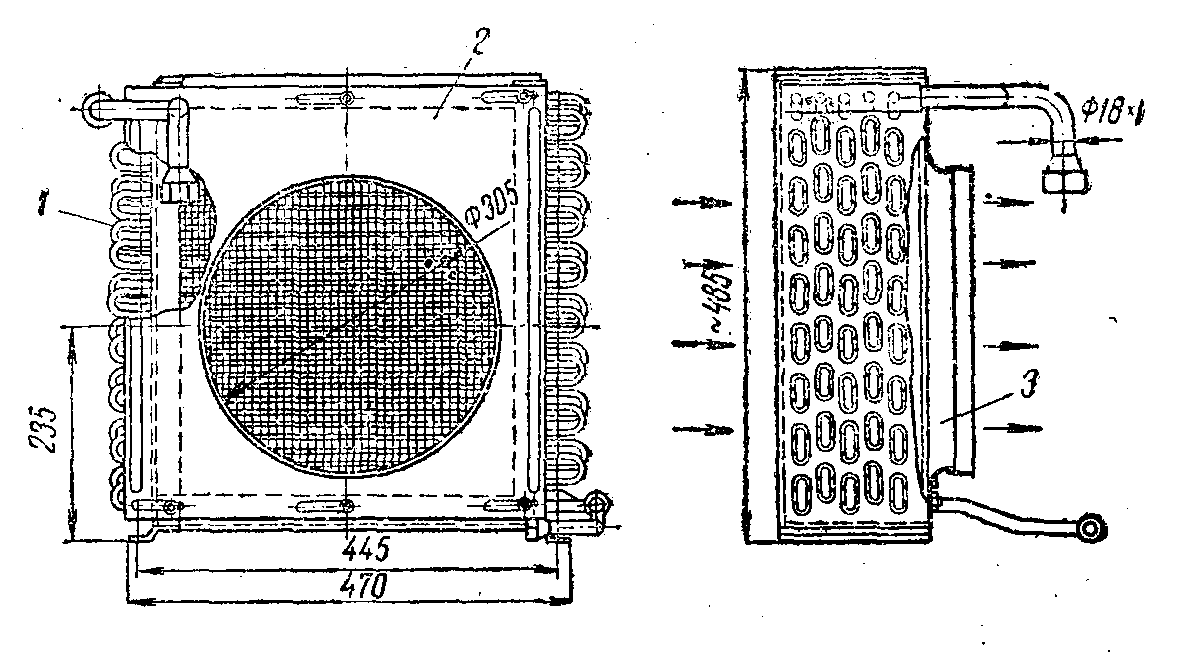

Рис.40. Конденсатор з повітряним охолодженням

1 – кожух; 2 – змієвики з пластинчатими ребрами; 3 – дифузор.

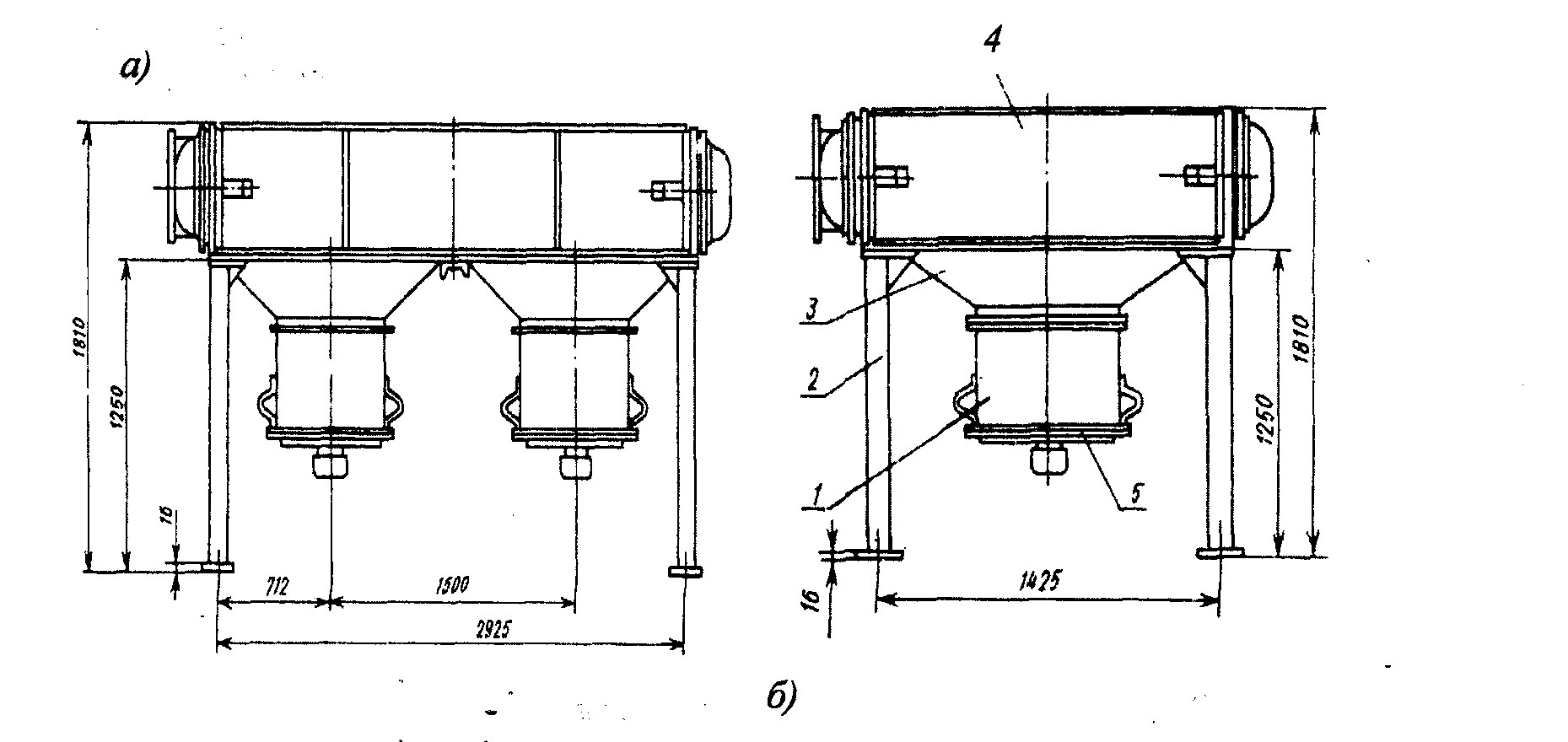

Рис. 41. Конденсатор з примусовим рухом повітря

1-основа вентиля;2-U- подібна трубка секцій;3-бічна корпуса;4-колектор газоподібного холодоагенту;5-кришка корпуса;6-дифузор вентилятора;7- трубопровід підводу холодоагенту;8-трубопровід відводу рідкого холодоагенту;9-кронштейн.

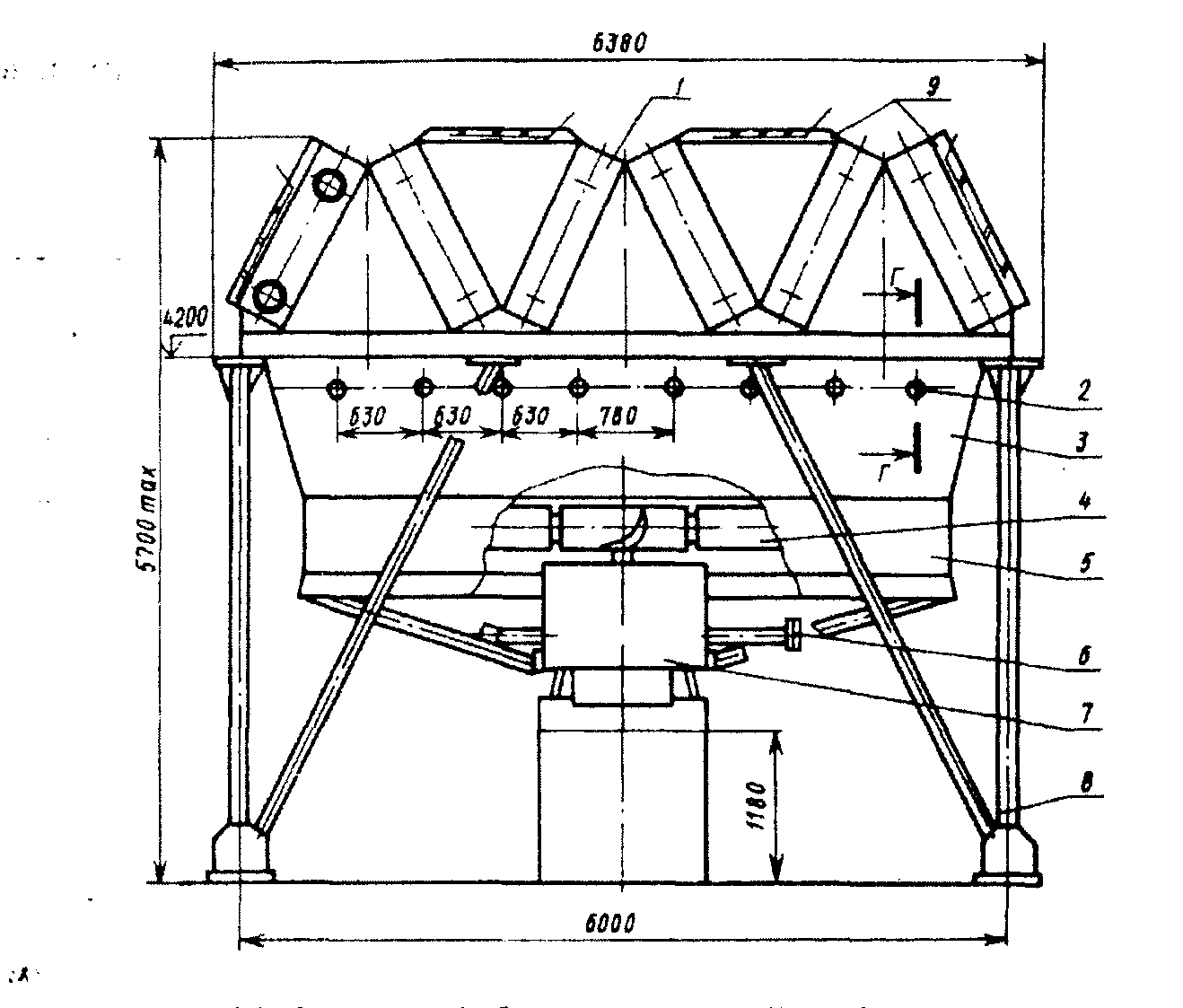

Рис. 42. Апарат повітряного охолодження типу АВМ

1 – вентилятор; 2 – опора; 3 – дифузор; 4 –секція; 5 – електродвигун.

Контрольні запитання

1. Поясніть будову конденсаторів з повітряним охолодженням.

2. Поясніть принцип роботи конденсаторів з повітряним охолодженням.

Література: (Л-1 с. 109-111), (Л-2 с. 190-192), (Л-4 с. 44-45).

1.38. Пристрої для охолодження зворотної води (градирні)

Бризкальні басейни(рис.43). Такі басейни представляють собою штучні озера, над поверхнею яких розбризкується вода за допомогою форсунок, що збільшує інтенсивність охолодження. Піддон озера виготовляється з дерева або бетону висотою 0,5-1,0 м у вигляді витягнутого прямокутника, над яким розміщуються труби з форсунками. Тепла вода подається в колектор, з якого вона поступає в розподілюючі труби, вкладені з нахилом 1% в сторону руху води. Вільний кінець труб має заглушку з великим отвором. Таке розміщення труб забезпечує постійну промивку труб і стікання води.

Рис. 43. Розбризкальний басейн

1-колектор;2-жалюзна решітка;3-піддон басейна;4-форсунка;5-труба підводу

води до форсунок.

Плівкові вентиляторні градирні марки ГПВ(рис.44). Вони призначенні для холодильних установок холодопродуктивністю до 1000 кВт. Градирня складається із корпуса, зрошувальної насадки, форсуночного водорозподілювача, краплевідділювача, водозбірного бака. Корпус – зварний з стального листа товщиною 1 мм. Для зрошуючої насадки і краплевідділювача застосовані пластини міпластових сепараторів з поліхлорвінілової смоли, набраних в касетах з нержавіючої сталі. Поліхлорвініл завдяки шорсткості і пористості володіє хорошою змочуваністю, стійкий до дії води і кислот. Водозбірний бак – зварний із сталі товщиною 2 мм. В ньому є поплавковий пристрій, що керує подачу свіжої води, фільтр і патрубки для відводу охолодженої води, зливу при промивці і переливі в випадку переповнення. В верхній частині градирні встановлений осьовий вентилятор, який просмоктує повітря через зрошувальну насадку зі швидкістю 4,07-4,2 м/с. Градирня може бути встановлена на приміщеннях (на землі, на даху приміщення), а також в приміщенні, так як рівень гучності шуму не перевищує допустимого.

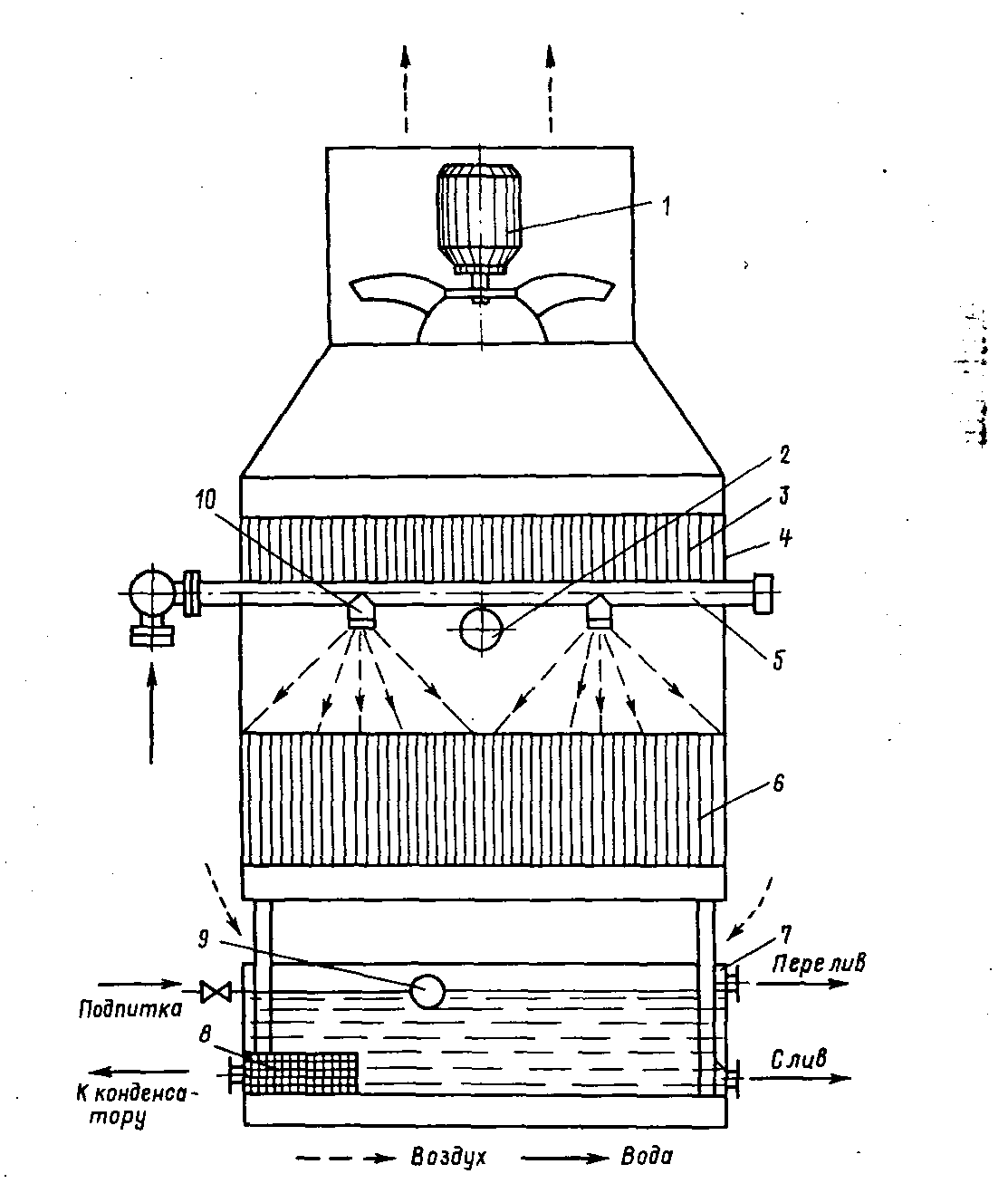

Рис. 44. Плівкова вентиляторна градирня ГПВ

1 – корпус; 2 – осьовий вентилятор; 3 – краплевідділювач; 4 –форсунковий водорозподільник; 5 – орошувальна насадка; 6 – водозбірний бак; 7 – фільтр; 8 – поплавковий пристрій.

Вентиляторні секційні градирні Союзводоканалпроекту(рис.45). Градирні складаються з відсмоктуючих і нагнітальних вентиляторів. Каркаси виготовляють з дерева або стальних профілів. Обшивка може бути з дерева, азбоцементних плит, склопластику; зрошувана насадка з дерева або пластмасової перфорованої плівки. Для циркуляції повітря використовують осьові вентилятори, які встановлюють на окремих бетонних фундаментах і з’єднують з градирнями дифузорами або над градирнями. Під градирнею розміщений заглиблений в землю водозбірний залізобетонний резервуар, обладнаний захисною решіткою, трубами для відводу охолодженої води, для переливання надлишку води в каналізацію, для випуску води при звільненні резервуару і поплавковим пристроєм, регулюючим подачу свіжої води.

Повітря

Повітря

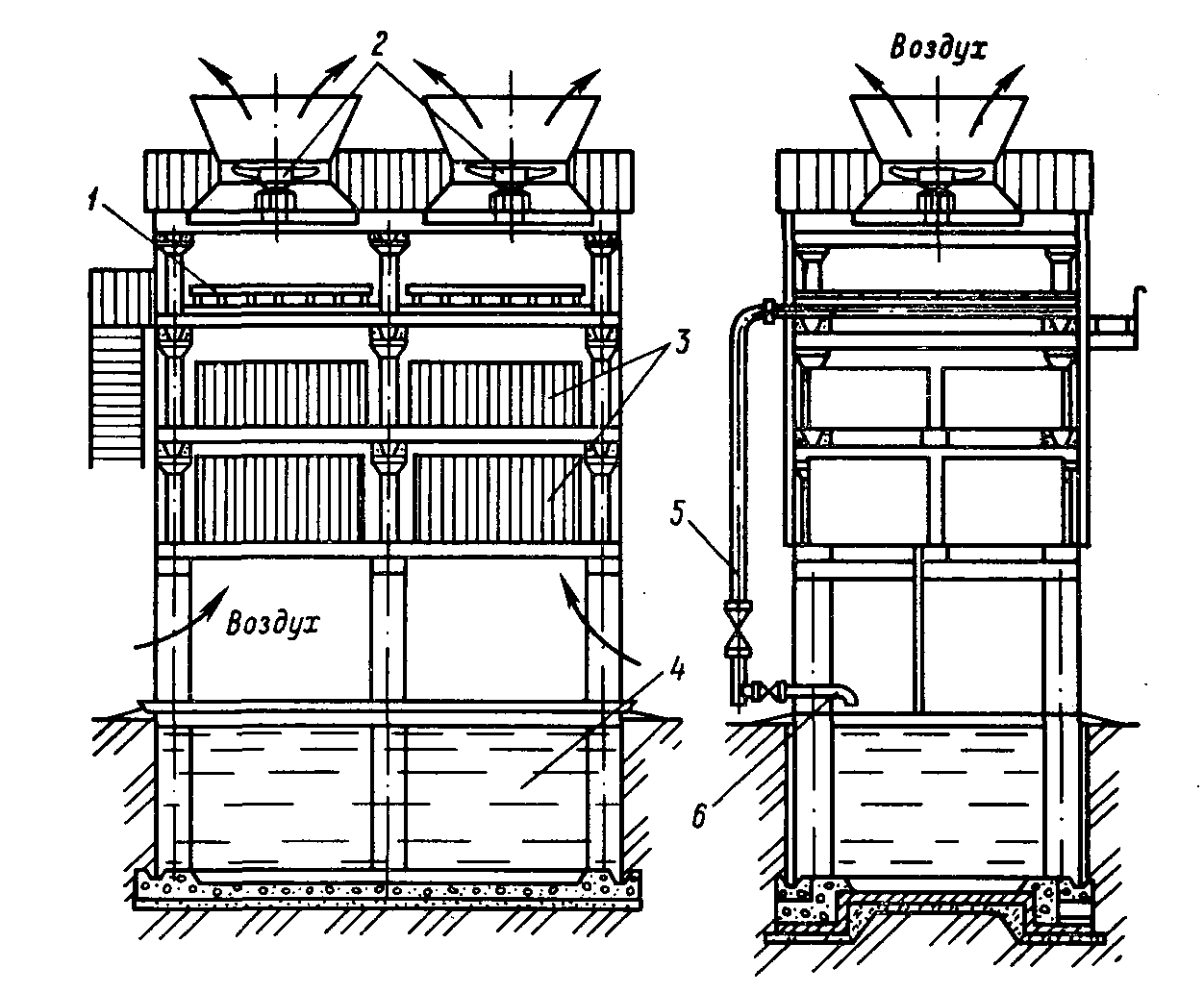

Рис. 45. Вентиляторна градирня”Союзводоканалпроекта”

1-зрошувальний прилад;2-вентилятор;3-зрошувальні насадки;4-водозбірний басейн;

5-трубопровід подачі води до зрошувального приладу;6-трубопровід зливу води в басейн.
