Контрольні запитання

1. Поясніть будову горизонтальних кожухотрубних конденсаторів.

2. Поясніть принцип роботи горизонтальних кожухотрубних конденсаторів.

Література: (Л-1 с.105-107), (Л-2 с. 184-188), (Л-4 с. 34-35).

1.34. Вертикальні кожухотрубні конденсатори

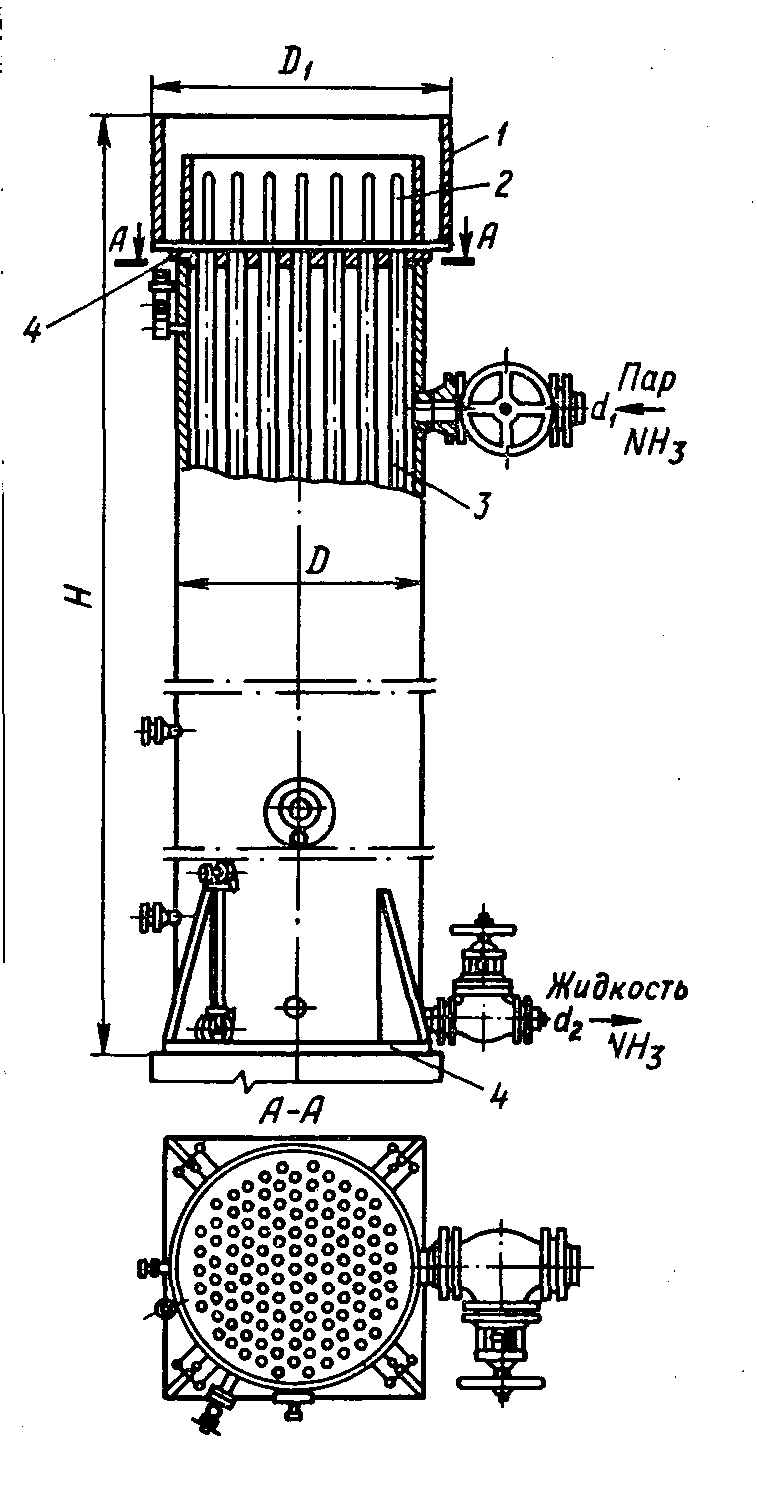

Рис. 37. Вертикальний кожухотрубний конденсатор

1-водорозподілювальний бак;2-насадки;

3-труби;4-трубна решітка.

Пари аміаку надходять у міжтрубний простір, який знаходиться у вертикальному кожусі обичайки, через штуцер, що розташований у верхній частині апарата(рис.37). Конденсація парів здійснюється на зовнішній поверхні стальних суцільнотягнених труб діаметром 57х3,5 мм, розвальцьованих у трубній решітці апарата. Над кожухом апарата встановлений водяний бак з напрямними насадками, які забезпечують гвинтоподібний плівковий рух води в трубах апарата під дією сили тяжіння. Вода стікає у бетонний резервуар, який водночас є і фундаментом конденсатора. Рідкий холодоагент з корпуса апарата відводиться в ресивер через патрубок, уварений на 80 мм вище від рівня нижньої трубної решітки. На конденсаторі встановлено: триходовий запірний вентиль з двома запобіжними клапанами, вентиль для випуску повітря, патрубок вирівнювальної лінії, мастилоспускний вентиль, манометр та покажчик рівня рідкого холодоагенту.

Контрольні запитання

1. Поясніть будову вертикальних кожухотрубних конденсаторів.

2. Поясніть принцип роботи вертикальних кожухотрубних конденсаторів.

Література: (Л-1 с. 105-107), (Л-2 с. 188-189), (Л-4 с. 36).

1.35. Випарникові Конденсатори (з водоповітряним охолодженням )

ппппп

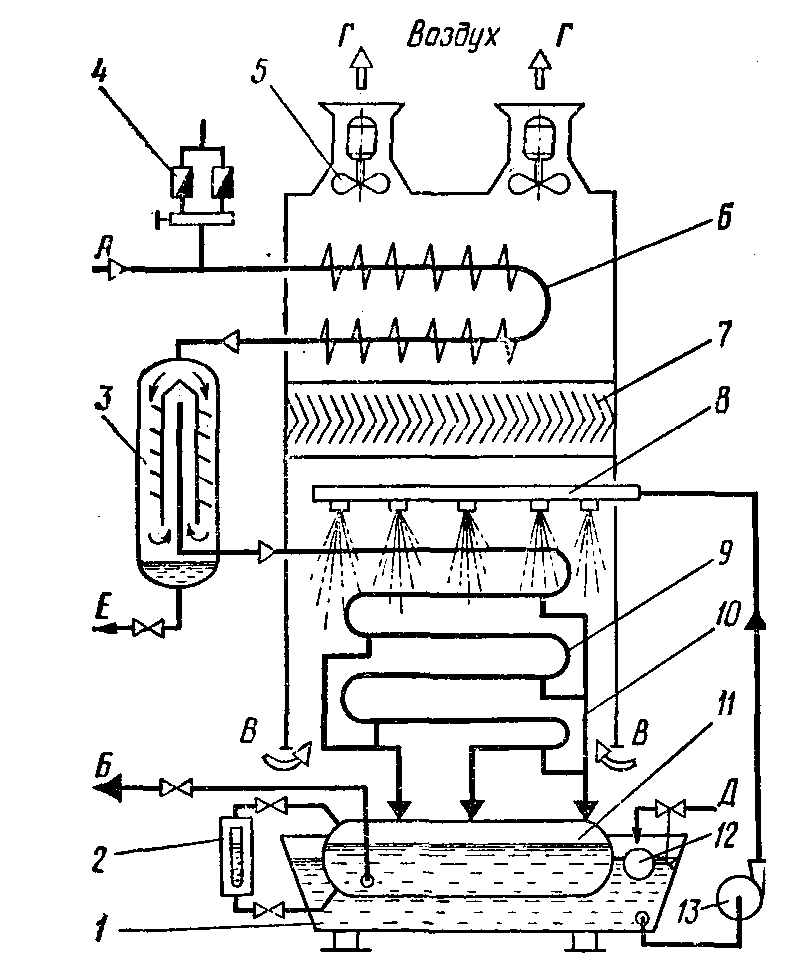

Рис. 38. Випарниковий конденсатор

1-водозбірник;2-показчик рівня; 3-масловідділювач;4-запобіжний клапан;5-вентилятор;

6-форконденсатор;7-відбійник для води;8-колектор з форсунками;9-гладкотрубний змієвик;

10-допоміжні трубки відводу рідини;11-ресивер;12-поплавковий регулятор;13-насос; А-гаряча пара з компресора;Б-рідкий аміак;В,Г- вхід і вихід повітря;Д- добавка свіжої води; Е-випуск масла в маслозбірник.

Гарячі пари холодоагенту нагнітаються компресором у секцію зняття перегрівання (форконденсатор), яка не зрошується водою. У форконденсаторі, який виготовлений з оребрених труб, відбувається зниження температури перегрітої пари холодильного агенту до температури насичення. Далі охолоджені пари холодоагенту прямують до секції конденсації, де конденсуються, і через випускний вентиль рідкий холодоагент зливається в лінійний ресивер. Циркулююча у розімкненому контурі охолодна вода подається насосом з бака на зрошувальний пристрій, де потім розбризкується на секції конденсації холодильного агенту.

Контрольні запитання

1. Поясніть будову випарникових конденсаторів.

2. Поясніть принцип роботи випарникових конденсаторів.

Література: (Л-1 с. 106), (Л-2 с. 181-184), (Л-4 с. 38).

1.36. Конденсатори пластинчатого типу

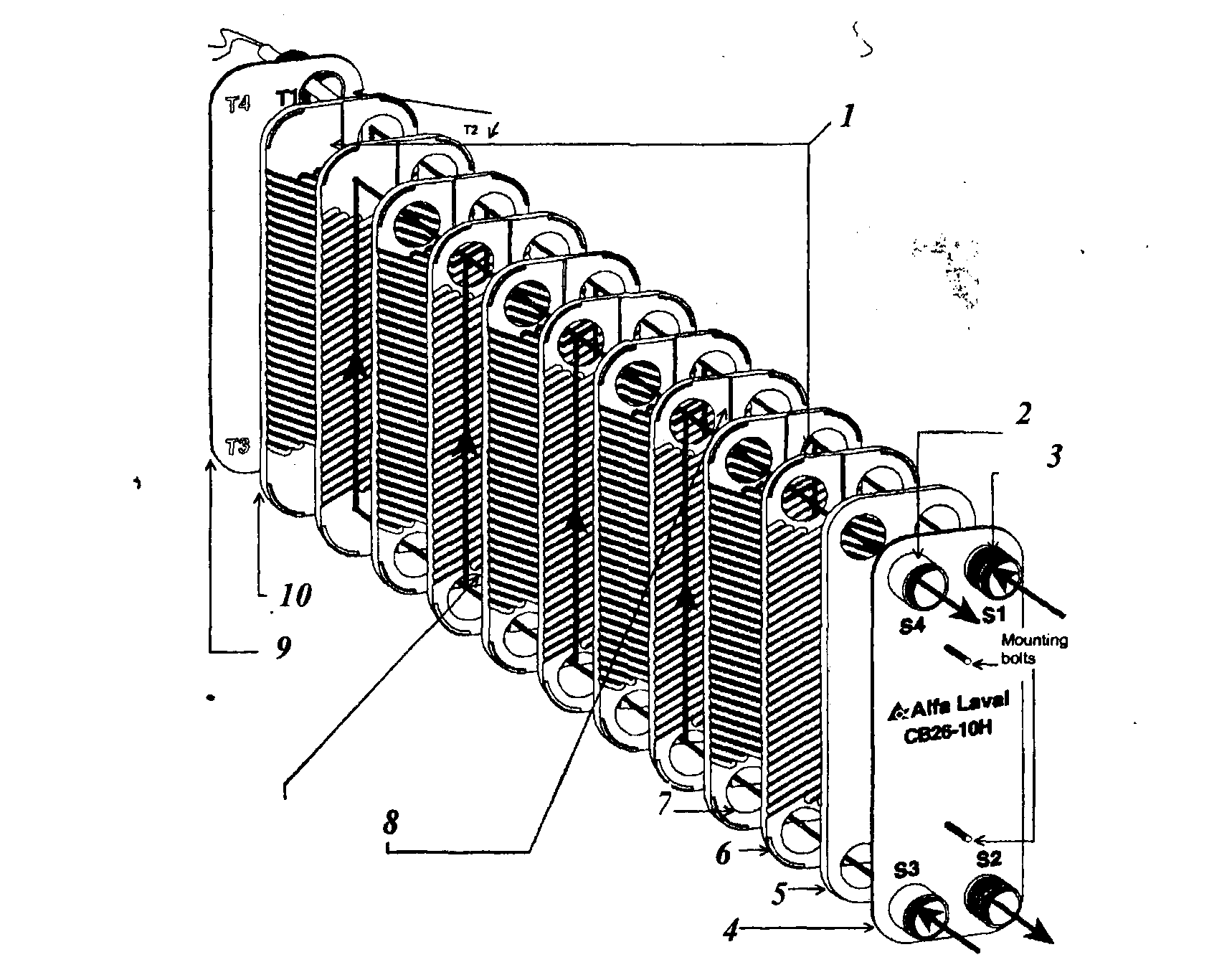

Рис. 39. Пластинчатий конденсатор

1-кінцеві пластини;2-вихід води;3-вхід холодоагенту;4-натискна плита;5,9-негофрована пластина;6,10-гофрована пластина;7-відведення для входу робочого середовища(води);

8-пакет пластин.

Такі конденсатори складаються з розбірного або зварного пакета прямокутних штампованих пластин з гофрами різного профілю, які утворюють систему поперемінних паралельних каналів для води і холодоагенту.

Головним вузлом конденсатора є теплопередавальні пластини з різною модифікацією формоутворюючих гофрів. Загальний вигляд пластини типу 0,6 при складанні з прокладками при куті перетинання гофрів, що утворюють форму „ялинки”. Пластини збираються в пакет таким чином, що кожна наступна пластина повернена на 180⁰ відносно суміжних, що створює рівномірну сітку перетинання і взаємних точок опори вершин гофри.
