Контрольні запитання

1. Від чого залежить масова витрата пари?

2. Від чого залежить об’ємна витрата пари?

3. По якому параметру підбирають компресор?

4. Від чого залежить теоретична потужність компресора?

Література: ( Л-1 с.93-98 ), ( Л-2 с.66-70, 79-83 ).

1.32. Класифікація Конденсаторів

Конденсатор – це теплообмінний апарат в якому охолоджуються і конденсуються пари холодильного агенту за рахунок нагріву холодоносія - охолоджуючої води або повітря.

У конденсаторах холодильних установок перегріті пари холодоагенту, що надходять з компресора, охолоджуються до температури насичення та, конденсуючись, переходять в рідкий стан. Тепло перегріву, конденсації і переохолодження холодоагенту відводиться навколишнім середовищем.

Залежно від виду навколишнього середовища конденсатори поділяються на чотири групи:

• конденсатори з водяним охолодженням;

• конденсатори з повітряним охолодженням;

• конденсатори з водоповітряним охолодженням;

• конденсатори з охолодженням киплячим холодоагентом.

За характером протікання процесів конденсації холодоагенту конденсатори поділяються на дві групи:

• апарати з конденсацією холодоагенту на зовнішній поверхні теплообміну;

• апарати з конденсацією холодоагенту на внутрішній поверхні теплообміну.

За характером омивання поверхні охолодним середовищем конденсатори поділяються на три групи:

• конденсатори з природною циркуляцією охолодного середовища;

• конденсатори з примусовою циркуляцією охолодного середовища;

• конденсатори зі зрошенням охолодною рідиною.

Розрахунок конденсаторів

П лоща теплопередаючої поверхні

де ∑Q_к – сумарний тепловий потік в конденсатор від всіх груп компресорів, Вт;

k – коефіцієнт теплопередачі конденсатора, , приймається в залежності від типу конденсатора;

Θ_m^к – температурний напір між конденсуючим холодоагентом і навколишнім середовищем (охолоджуючою рідиною), К.

Контрольні запитання

1. Яке призначення конденсаторів холодильних установок?

2. Як поділяються конденсатори залежно від виду навколишнього середовища?

3. Як поділяються конденсатори за характером протікання процесів конденсації?

4. Як поділяються конденсатори за характером омивання поверхні охолоджуючим середовищем?

5. По якому параметру підбирають конденсатор?

Література: ( Л-1 с.100-103 ), ( Л-2 с.176-181 ), (Л-4 с.33-34).

1.33. Горизонтальні кожухотрубні конденсатори

Гарячі пари аміаку з компресора надходять у верхню частину обичайки апарату (рис.35) і заповнюють міжтрубний простір. Пари аміаку конденсуються на зовнішній поверхні суцільнотягнених труб, розвальцьованих або вварених у трубних решітках. Рідкий холодоагент з нижньої частини апарату направляється в лінійний ресивер. Охолодна вода проходить всередині труб конденсатора.

.

Рис. 35. Горизонтальний аміачний кожухотрубний конденсатор

1-клапан запобіжний;2-патрубок до вирівнювальної лінії;3-патрубок для входу аміаку;

4-манометр; 5-вентиль для випуску аміачно-повітряної суміші з між трубного простору;

6-вентиль для випуску повітря з трубного простору;7-патрубок для входу води;8-патрубок для виходу води;9-вентиль для зливу води;10-патрубок для виходу води;11-вентиль для випуску мастила;12-скло Клінкера.

Апарат (рис.36) з двох боків закритий кришками. До прохідної кришки приварені вхідний і вихідний патрубки. Тут також вгвинчені крани для зливу води і випуску повітря з трубного простору при заповненні системи водою. У кришках апарата є внутрішні перегородки, які формують необхідну кількість ходів по воді. До корпусу обичайки приварені патрубки для приєднання вирівнювальної лінії і трубопроводу для відведення пароповітряної суміші до повітровіддільника. На апараті встановлені: запобіжний клапан, манометр та покажчик рівня рідкого холодоагенту. До нижньої частини апарата приварений мастильний відстійник, з якого періодично випускають мастило.

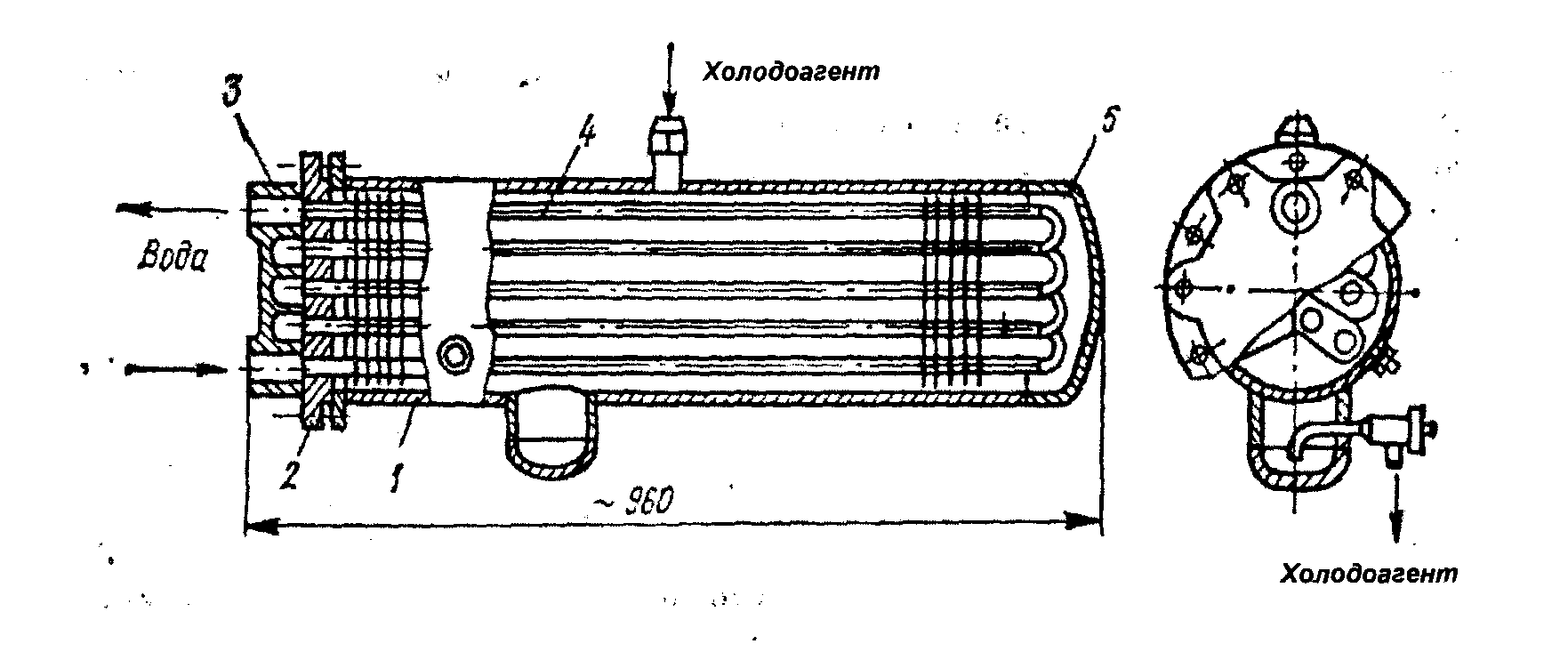

Рис.36. Кожухозмієвиковий конденсатор

1 – кожух апарата; 2 – трубна решітка; 3 – лита кришка; 4 – оребрені труби;

5 – днище кожуха.
