Контрольні запитання
Дайте визначення адіабатної потужності.
Дайте визначення індикаторної потужності.
Дайте визначення ефективної потужності.
Література: ( Л-1 с.91-92 ), ( Л-2 с.62-66 ).
1.30. Вплив зміни режимів на холодопродуктивність компресора
Зміна режимів роботи впливає на холодопродуктивність холодильної машини і на величину роботи або потужності затраченої компресором.

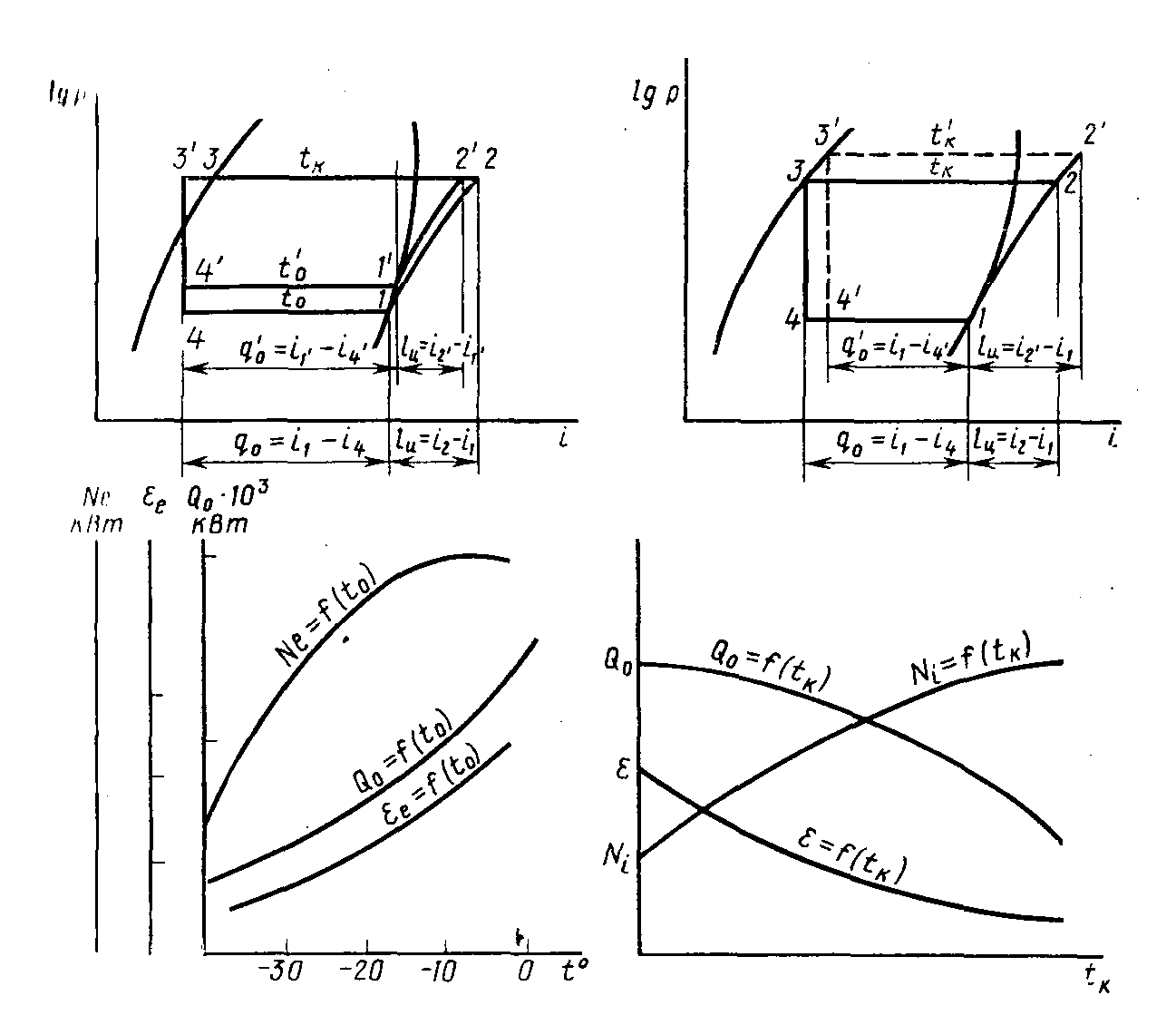

При підвищенні температури кипіння (t/0›t0) підвищується тиск в випарнику, зменшується питомий об’єм парів, поступаючих в компресор (υ1/‹υ1). Внаслідок цього збільшується питома об'ємна холодопродуктивність qv і коефіцієнт подачі компресора λ, а питома робота циклу зменшується через збільшення індикаторного коефіцієнту корисної дії ηі і зменшенню маси холодоагенту, поступаючого в компресор. В залежності q0, lц від t0 в і-lgP діаграмі показана на рис. а, а графіки зміни Q0, ε i Ne в залежності від t0 – на рис.34б. При підвищенні температури конденсації (tk/›tk) збільшується питома робота циклу (lц/›lц) і зменшується питома масова холодопродуктивність (q0/‹q0). Залежність q0, lц від tк в діаграмі і-lgP показана на рис. 34в, а графіки зміни Q0, ε, Ni в залежності від tк – на рис. 34г.
а
в
б
г
Рис. 34. Залежність холодопродуктивності і роботи компресора
від режимів (t0 i t к)
Контрольні запитання
Як впливає підвищення температури кипіння на холодопродуктивність компресора?
Як впливає підвищення температури конденсації на холодопродуктивність компресора?
Література: ( Л-1 с.93 ), ( Л-2 с.58-61 ).
1.31.Тепловий розрахунок компресорів
1. Тепловий розрахунок компресорів одноступеневого стискання
1
.1.
Питома
масова холодопродуктивність холодильного
агенту
де
і1‘,
і4
– ентальпії умовних точок циклу,
.
1.2. Питома об’ємна холодопродуктивність
1.3. Теоретична робота стискання компресора
La
= i2
– i1
,
1.4. Масова витрата пари (масова подача компресора)
д
е
Q0
– навантаження
на компресор з врахуванням втрат, кВт.
1.5. Об'ємна витрата пари (об'ємна подача компресора)
д
е
v1
– питомий об'єм
пари,
.
1.6. Подача компресора визначається
де – коефіцієнт подачі компресора
λ = λс . λw'
де λс – об’ємний коефіцієнт
де c – відносний мертвий простір, c = 0,03 … 0,05;
n – показник політропного розширення, приймають n = 1,0 … 1,01.
λw' – приведений коефіцієнт підігріву
1.7. Теоретична (адіабатна) потужність компресора
1
.8.
Дійсна
(індикаторна) потужність компресора
де і - індикаторний ККД
ηі = λw' + b . t0
де b - емпіричний коефіцієнт ( для аміачних компресорів b = 0,001;
для фреонових b=0,0025);
t0 - температура кипіння з відповідним знаком.
1.9. Потужність затрачена на тертя.
Nтр= Pтр . Vh , кВт
де Pтр– питомий тиск тертя, ( для аміачних компресорів
Pтр = 50 … 70 кПа; для фреонових - Pтр = 40 … 50 кПа).
1.10. Ефективна потужність.
Ne = Ni + Nтр , кВт
Т
еплове навантаження на конденсатор
