Контрольні запитання

1. Поясніть будову і принцип роботи поршневого герметичного компресора.

2. Чому в герметичних поршневих компресорах відсутні поршневі кільця?

3. Поясніть будову клапанної групи поршневого герметичного компресора.

Література: ( Л-1 с.138-139 ), ( Л-10 с.85-88 ).

1.21. Поршневі двоступеневі компресори

Двоступеневий чотирьохциліндровий V- подібний прямоточний компресор ДАУ80 (рис. 25), працює на аміаку і R-22. Холодопродуктивність 93 кВт (80 тис. ккал/год) при t₀= -40 ⁰С і t_к= 35 ⁰С. Всі циліндри мають однаковий діаметр – 200 мм, хід поршня 150 мм, частота обертання вала 12 об/с. Три циліндра – низького тиску, один – високого.

Рис. 25. Компресор ДАУ80

1-блок-картер;2-поршень;3-шатун; 4-колінчастий вал;5-сальник;6-всмоктувальний вентиль;7-нагнітальний вентиль;8-всмоктувальний вентиль ступені в. т.; 9-нагнітальний вентиль ступені в.тд.;10-пускний бай пас;11-водяний трубопровід;12-масляний насос; 13-запірний масляний фільтр;14-фільтр тонкої очистки масла;15-маховик;16-еластична гумова муфта;17-всмоктувальний клапан;18-кришки з нагнітальними клапанами.

Виконання циліндрів високого і низького тиску з однаковими діаметрами забезпечує повну уніфікацію механізму руху з одноступеневим компресором і, послідовно, спрощує їх виготовлення і експлуатацію, покращує рівновагу конструкції і дає змогу створити одноступеневе стискання (при відповідному підключенні).

d

Контрольні запитання

1. Дайте коротку технічну характеристику компресора ДАУ80.

2. Поясніть принцип роботи двоступеневого компресора ДАУ80.

Література: ( Л-2 с.158-160 ), ( Л-3 с.150-153 ).

1.22. Ротаційні компресори

Схема ротаційного компресора з ротором, що котиться (рис. 26). По нерухомій поверхні циліндра котиться ротор, який приводиться в рух валом з ексцентриком. Так як вісь ротора зміщена відносно осі циліндра, то між циліндром і ротором утворюється серповидна порожнина, положення якої безперервно змінюється в залежності від кута повороту ротора. Серповидна порожнина розділена пластиною (лопастю), щільно притиснута пружиною до ротора, на дві ізольовані частини – всмоктуючу і нагнітаючу. Коли ротор знаходиться у верхньому положенні і відтискає лопасть в паз, в циліндрі утворюється одна серпоподібна порожнина, заповнена парами холодоагенту. При подальшому обертанні ротора пластина під дією маси і сили пружини опускається, розділяючи циліндр на дві ізольовані порожнини. Об’єм серпоподібної порожнини, яка знаходиться за ротором, збільшується, і порожнина заповнюється парами із всмоктуючого патрубка. Процес всмоктування закінчується, коли всмоктуюча порожнина займає максимальний об’єм. По мірі руху ротора, об’єм порожнини перед ротором зменшується, в результаті чого пари стискаються; коли тиск парів небагато перевищує тиск в нагнітальному трубопроводі (тобто в конденсаторі), відкривається нагнітальний клапан і стиснуті пари виштовхуються в нагнітальний трубопровід.

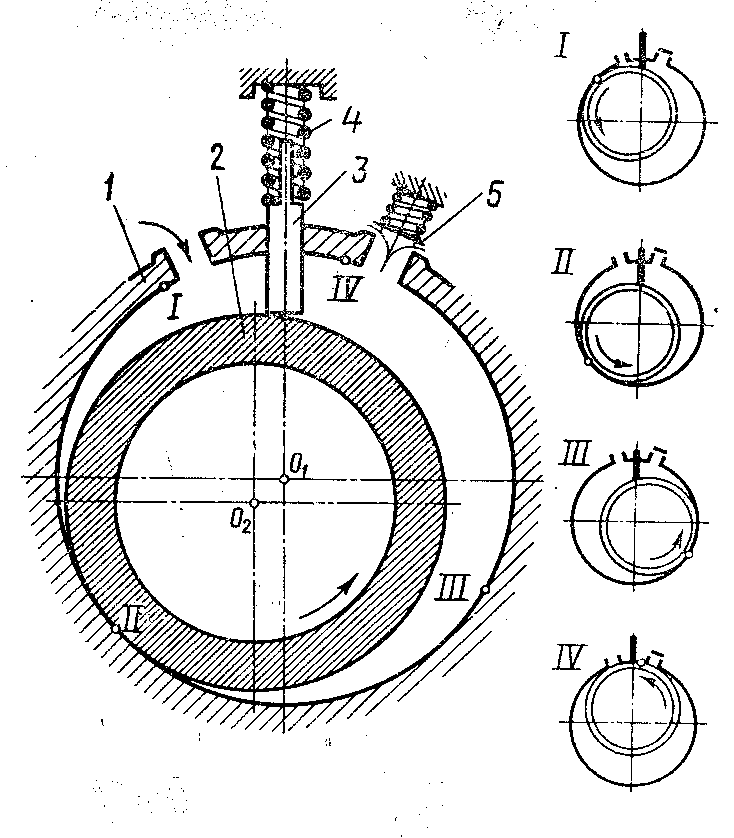

Рис. 26. Схема ротаційного компресора з ротором, що котиться

1 – нерухома поверхня циліндра; 2 – ротор, що котиться; 3 – лопасть; 4 – пружина; 5 – нагнітальний клапан.

Схема компресора з ротором, що обертається в нерухомому циліндрі або корпусі (рис. 27). Ось обертання ротора зміщена відносно осі циліндра. В роторі є прорізи, в яких ковзають пластини. При обертанні ротора пластини під дією відцентрової сили виштовхуються з прорізів і впираються в поверхню циліндра, потім знову займають попереднє положення. Простір між циліндром і ротором ділиться пластинами на окремі камери, найбільший об’єм яких – в верхній частині циліндра, найменший – в нижній частині. Пари з всмоктувального трубопроводу захоплюються пластинами і стискаються в камерах між пластинами. Коли камера досягає нагнітального вікна, пари виштовхуються через вікно в нагнітальний трубопровід. Ротаційні пластинчаті аміачні компресори в даний час застосовують в якості підтискаючих для отримання низьких температур в двохступеневій установці.

Вісь циліндра

Вісь ротора

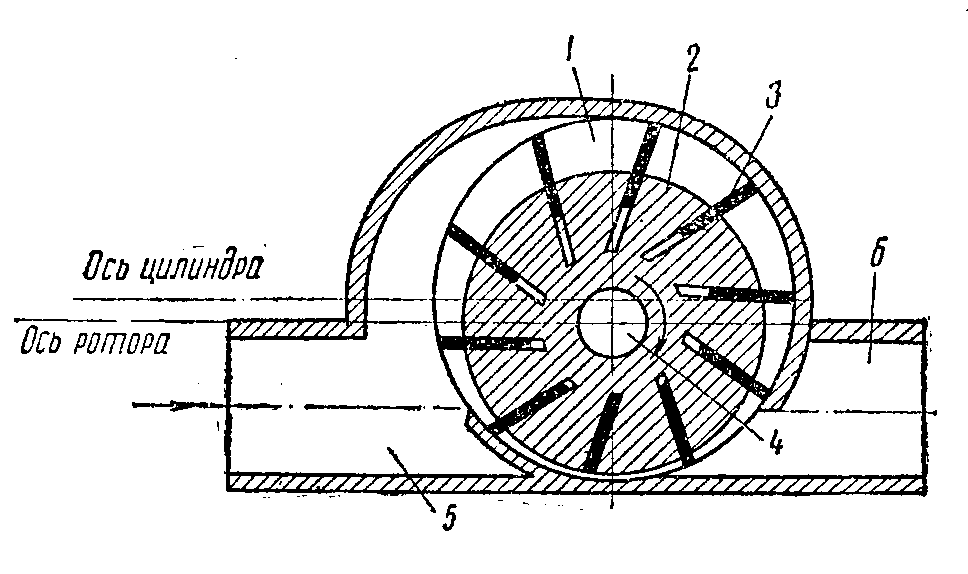

Рис. 27. Схема ротаційного компресора з ротором, що обертається

1 – циліндр; 2 – ротор; 3 – лопасть; 4 – вал; 5 – всмоктувальний патрубок.
