Контрольні запитання

1. Які холодильні машини називають каскадними?

2. Де використовуються каскадні холодильні машини?

3. Поясніть принцип роботи каскадної холодильної машини.

4. Які процеси відбуваються в конденсаторі-випарнику?

Література: ( Л-1 с.37-39 ), ( Л-2 с.84-85 ).

1.14. Водоаміачна абсорбційна холодильна машина

Водоаміачна абсорбційна холодильна машина складається з: випарника, конденсатора, абсорбера, генератора, водоаміачного насоса, регулюючих вентилів на лініях аміаку і водоаміачного розчину.

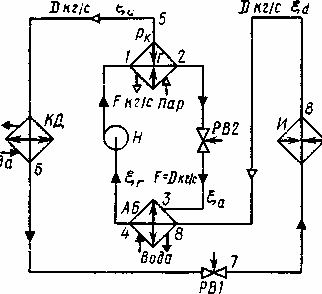

Рис. 12. Водоаміачна абсорбційна холодильна машина

Робота випарника, конденсатора і аміачного регулюючого вентиля аналогічна роботі цих апаратів в компресійних парових холодильних машинах. З випарника пари холодоагенту в кількості D (кг/с) з температурою кипіння t₀ і тиском кипіння р₀ поступають в абсорбер, в якому поглинаються слабким водоаміачним розчином. Теплота поглинання, що виділяється при цьому, або теплота абсорбції Q_а відводиться охолоджуючою водою. Міцний розчин в кількості F (кг/с) з високою концентрацією аміаку ξ_r водоаміачним насосом перекачується в генератор, де за рахунок підводу теплоти Q_r від гріючої водяної пари або від іншого джерела кипить при тиску конденсації р_к і високій температурі. Пара, що виділяється з розчину аміаку в кількості D з концентрацією ξ_d направляються в конденсатор, а слабкий водоаміачний розчин, що залишився, при концентрації ξ_а дроселюється в другому регулюючому і від р_к до р₀ і поступає в абсорбер, де знову поглинає пари аміаку.

Контрольні запитання

1. Поясніть будова водоаміачної абсорбційної холодильної машини.

2. Поясніть принцип роботи водоаміачної абсорбційної холодильної машини.

Література: ( Л-1 с.168-170 ), ( Л-2 с.335-336 ).

1.15. Водоаміачна абсорбційна холодильна машина з ректифікатором і дефлегматором

Роботу абсорбційної холодильної машини можливо значно покращити , якщо в схему додатково включити теплообмінник розчину ТО, ректифікатор Р і дефлегматор Д.

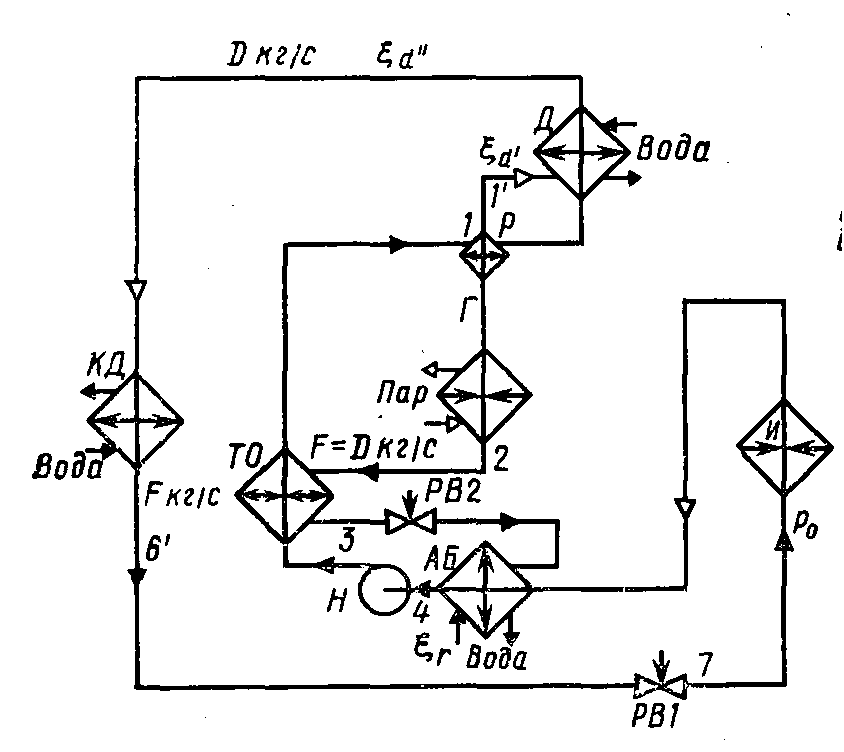

Рис.13. Водоаміачна абсорбційна холодильна машина

з ректифікатором і дефлегматором

Температура слабкого розчину t₂, який виходить з генератора, вище температури t₄ міцного розчину, отриманого в АБ. В ТО з однієї сторони рухається слабкий гарячий розчин з Г в АБ, а з іншої міцний холодний розчин з АБ в Г, при цьому слабкий розчин охолоджується, а міцний підігрівається, в результаті чого зменшується затрата теплоти в Г і кількість відведеної теплоти в АБ. Температура t₃ слабкого розчину при виході з ТО t₃ = t₄ + 5…10 ⁰С.

Для підвищення концентрації парів використовуються ректифікатор Р, в якому водоаміачні пари охолоджуються міцним розчином. В результаті значна частина водяної пари конденсується і з міцним розчином стікає в кип’ятильник, а водоаміачні пари з високою концентрацією з Р направляються в дефлегматор, де охолоджуються водою. В дефлегматорі концентрація пари доводиться до ξ_d^,=0,996, а частково сконденсовані водоаміачні пари у вигляді флегми через Р стікають в генератор.
