2.7. Вывод результатов решения в требуемом виде.

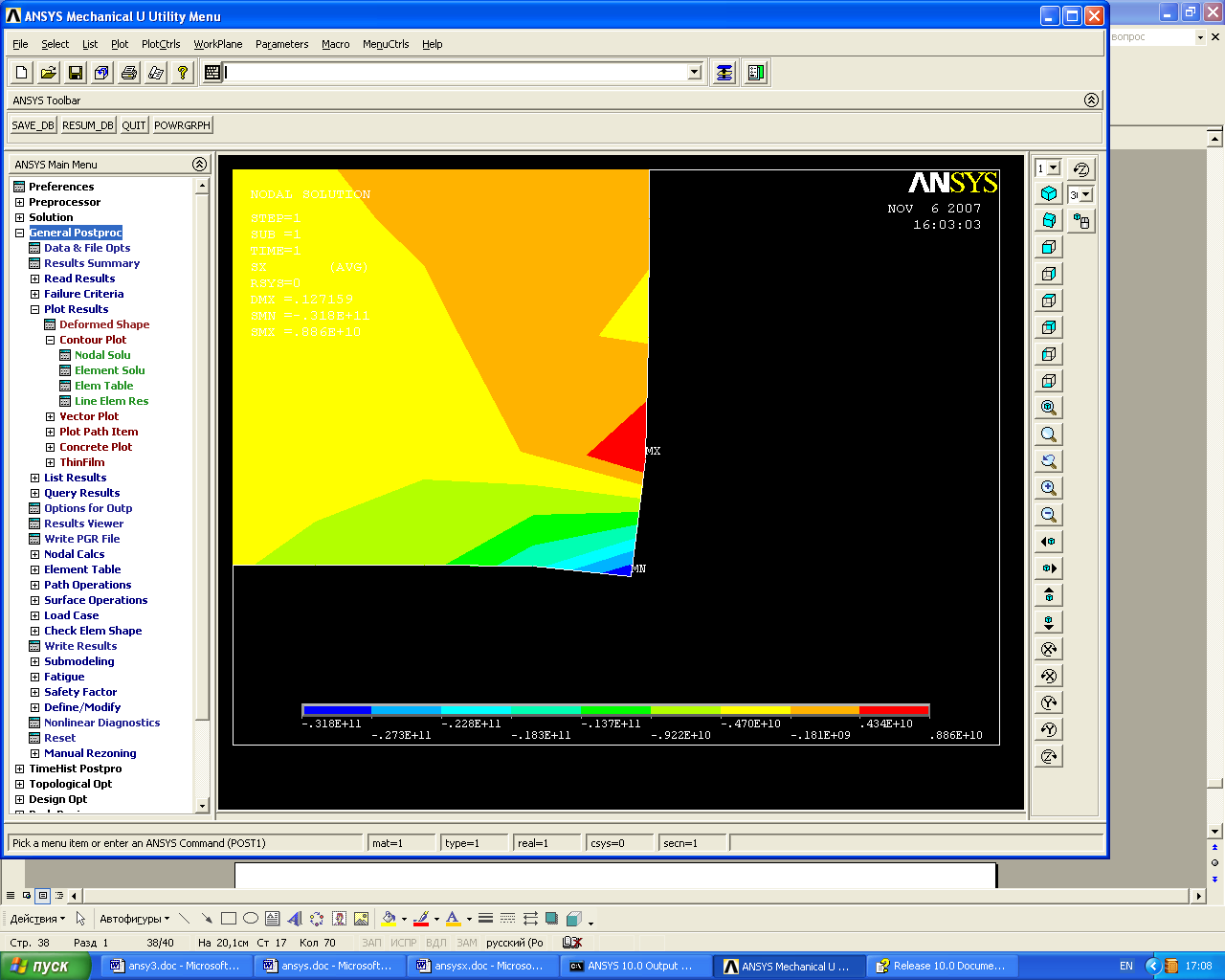

Для вывода результатов осуществляется переход из программного модуля «SOLUTION» в программный модуль «GENERAL POSTPROC» (основной постпроцессор). Для этого в основном меню мышью выбирается «GENERAL POSTPROC» и производится щелчок. Раскрывается соответствующий подраздел в основном меню, который показан на иконке:

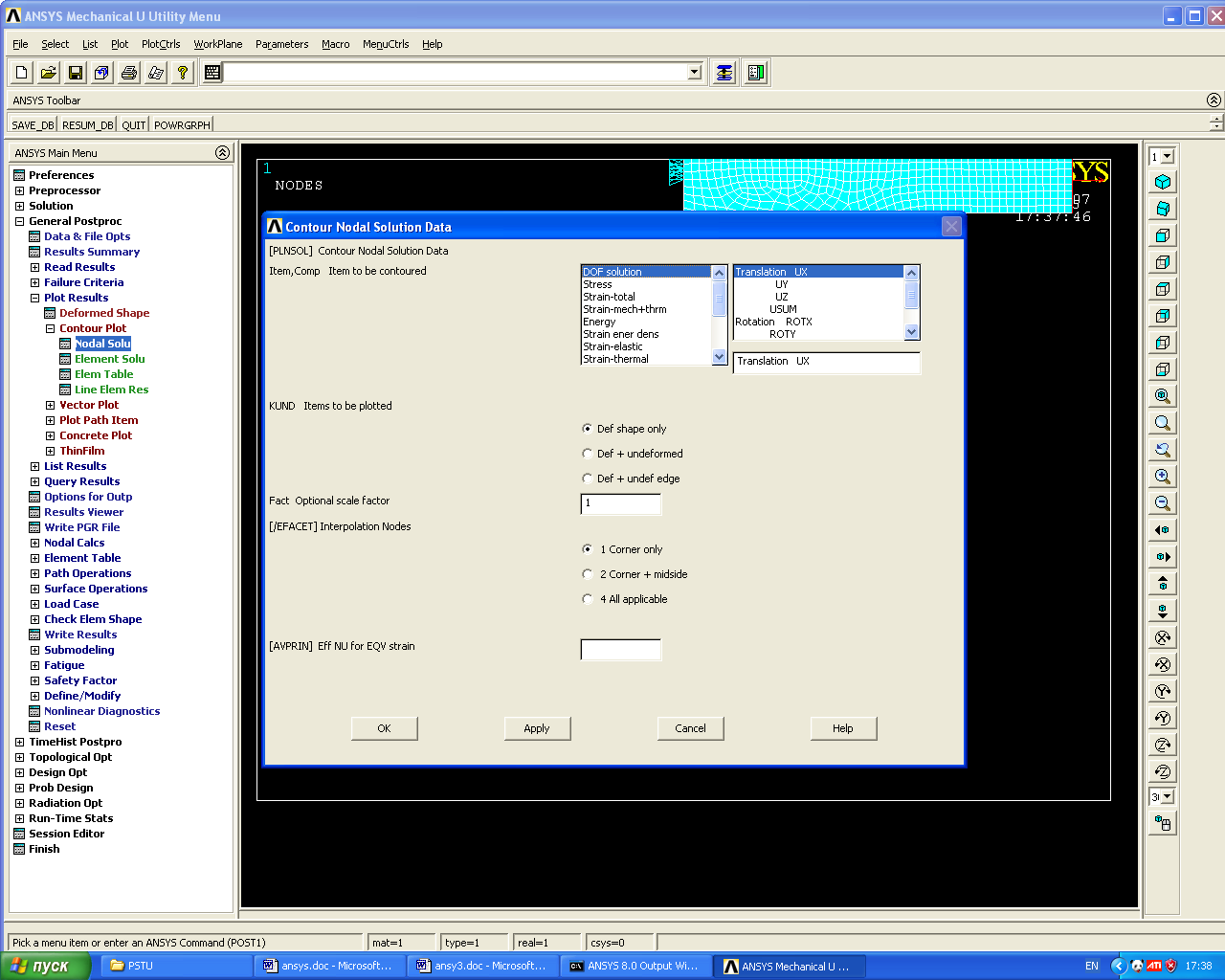

Мышью выбирается «PLOT RESULTS» (построить результаты), щелчок → «CONTOUR PLOT» (построение контурного изображения в условных цветах), щелчок → «NODAL SOLU» (узловые решения), щелчок. Открывается следующая панель:
где в левом верхнем окне выбирается мышью и щелчком тип выдаваемых величин: «DOF SOLUTION» → ( узловые степени свободы) или «STRESS» → (напряжения). Далее мышью и щелчком выбираются конкретные представляемые величины. Для «DOF SOLUTION» это «UX» → узловые перемещения по оси X , «UY» → узловые перемещения по оси У или «USUM» → суммарные узловые перемещения. Соответственно для «STRESS» это:
«X-DIRECTION SX» → узловые напряжения по оси Х;
«X-DIRECTION SY» → узловые напряжения по оси Y;
«XY-SHEAR SXY» → узловые сдвиговые напряжения ХY;
«1 ST PRINCIPAL S1» → узловые 1е главные напряжения ;
«2 ND PRINCIPAL S2» → узловые 2е главные напряжения ;
«INTENSITY SINT» → интенсивность узловых напряжения;
«VON MISES SEQV» → узловые напряжения по Мизесу;
Затем мышью и щелчком выбирается форма представления результатов:
«DEF SHAPE ONLY» → только деформированная область;
«DEF + UNDEFORMED» → деформированная область + недеформированная;
«DEF + UNDEF EDGE» → деформированная область + недеформированная начальная граница;
Остальные параметры принимаются по умолчанию.
Далее выбирается мышью и щелкается кнопка ОК. На экран выводятся результаты расчетов, шкала в системе СИ. Для просмотра других величин операции, начиная с «NODAL SOLU», надо повторить.
3. Выход из ansys.
Выключение ANSYS осуществляется щелчком мыши по красному крестику в правом верхнем углу основной панели или по кнопке «QUIT» на основной панели. При этом открывается панель, в которой щелчком мыши надо выбрать «QUIT–NO SAVE!» (выход – не сохранять), и затем нажать кнопку «ОК».
4. Работа с использованием командного файла.
Работа с использованием командного файла позволяет легко и быстро вносить изменения в проводимый расчет, исправлять ошибки, просчитывать варианты. Для обеспечения возможности запуска расчетов из командного файла, его нужно создать. Для этого в Microsoft Word создается новый файл. Затем выбирается команды «файл» → «сохранить как», прописывается путь и имя файла. В разделе «тип файла» выбирается «Обычный текст (*.txt), в имени файла (ANSYS воспринимает только латинские буквы), после названия файла обязательно прописывается расширение *.dat, например, student.dat. При нажатии кнопки «сохранить» открывается панель «преобразование файла», нужно согласиться с предлагаемыми «по умолчанию» кодировкой текста «Windows (по умолчанию)» и «кириллица» и нажать кнопку OK. Далее в этот файл вносится, как показано в прилагаемом примере, порядок решения задачи в ANSYS. Перед запуском расчета в ANSYS командный файл должен быть закрыт. Для запуска расчета в строке меню щелчком мыши выбирается опция «FILE», далее выбирается «READ INPUT FROM…» (считывать ввод из…) и открывается панель:
На этой иконке щелчком мыши выбирается путь к командному файлу: устройство (дисковод) «DRIVES» – показано E; каталог «DIRECTORIES» – показан «BOG»; собственно файл, например «CT2-4.DAT»; затем щелчком мыши нажимается кнопка «ОК». Весь путь должен иметь только латинские буквы. ANSYS начинает расчет, после получения результата, просмотр и вывод производится в соответствии с п.2.7. Аналогично может быть использован «Блокнот».

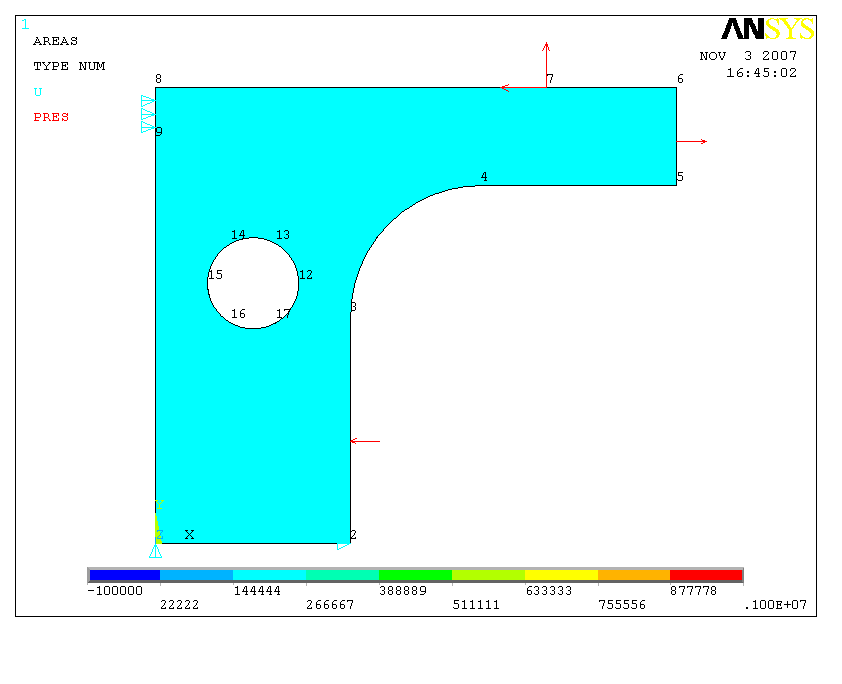

ПРИМЕР.
/prep7
et,1,plane82
mp,ex,1,120e9
mp,nuxy,1,0.28
k,1,0,0
k,2,0.3,0
k,3,0.3,0.35
k,4,0.5,0.55
k,5,0.8,0.55
k,6,0.8,0.7
k,7,0.6,0.7
k,8,0,0.7
k,9,0,0.62
k,10,0.15,0.4
k,11,0.5,0.35
l,1,2
l,2,3
larc,3,4,11,0.2
l,4,5
l,5,6
l,6,7
l,7,8
l,8,9
l,9,1
circle,10,0.07, , ,360,6
al,1,2,3,4,5,6,7,8,9
al,10,11,12,13,14,15
asba,1,2
smrtsize,1
amesh,all
antype,static
dk,1,uy,0
d,2,ux,0
dl,8, ,ux,0
sfl,2,pres,1e7
/solu
solve
