3.8. Бюджет канала связи
Канал связи (communication link) представляет собой тракт связи, который начинается с информационного источника, проходит через все этапы кодирования и модуляции, передатчик, физический канал, приемник (со всеми его этапами обработки) и завершается на получателе (потребителе) информации.
Анализ энергетики канала связи и его результат, бюджет канала, состоит из вычисления и табулирования полезной мощности сигнала и паразитной мощности шума в приемнике, прежде всего на его входе.
Бюджет канала определяет подробное соотношение между ресурсами передачи и приема, источниками шума, поглотителями сигнала и результатами процессов, выполняемых в канале.
Основная задача анализа канала связи - это определить действительную точку системы на графике зависимости вероятности ошибки BЕR от отношения сигнал/шум S/N или отношение энергии бита/спектральная плотность шумов Eb/N0, установить, что вероятность ошибки, связанная с этой точкой, меньше (или равна) требуемой. Т.е., определить, какая требуется энергетика, чтобы обеспечить необходимое качество сигнала при приеме, другими словами, определить баланс того, что имеется в системе, и того, что надо.
Основная задача бюджета канала - доказать, что система связи будет работать качественно, т.е. качество сообщений (достоверность передачи) будет удовлетворять заданным требованиям. Бюджет канала отслеживает «потери» и «прибыли» (усиление и ослабление) передаваемого сигнала от начала его формирования в тракте передатчика до полного получения в приемнике. Вычисления показывают, чему равно отношение S/N в приемнике, и какой запас прочности существует.
Процесс вычисления начинается с уравнения связи, связывающего принятую приемником мощность сигнала с выходной мощностью передатчика и последующего нахождения отношения сигнал/шум S/N на входе приемника. Превращение отношения сигнал/шум S/N в отношение энергия бита/спектральная плотность шумов Eb/N0, можно представить следующим образом:
dB,.
,
где N - мощность шума на входе приемника в полосе В, занимаемой сигналом (полоса В принимается равной основной полосе тракта селекции канала);
N0- спектральная мощность шума, т.е. мощность шума в полосе 1 Гц;
Eb - энергия на бит;
S - мощность сигнала на входе приемника.
Фактор влияния кода Рида Соломона k fec = 10*lg(188/204)= -0,3547dB
Фактор
влияния (модуляции)
Метод |
m |
kQPSK/QAM dB |
QPSK |
2 |
3.0103 |
16 QAM |
4 |
6.0206 |
64 QAM |
6 |
7.7815 |
128 QAM |
7 |
8.4510 |
256 QAM |
8 |
9.0309 |
Фактор влияния кода Витерби
Метод |
P |
Kp dB |
QPSK, QAM |
1/2 |
- 3.0103 |
|
2/3 |
-1.7609 |
|
3/4 |
- 1.2494 |
|
5/6 |
- 0.7918 |
|
7/8 |
- 0,5799 |
Фактор
скругления
Метод |
|
Kroll off dB |
DVB-C |
0.15 |
- 0.1660 |
DVB-S |
0.35 номинальный |
- 0.3977 |
В случае отсутствия кодирования для отношения S/N получим:
На рисунке 3.12 представлен спектр сигнала H(f) типа «приподнятый косинус», который объясняет смысл коэффициента избыточности .
Рис. 3.12. Спектр сигнала H(f) типа “приподнятый косинус
Уменьшение H(f) до нуля происходит по закону приподнятого косинуса. Ширина спектра зависит от величины избыточной полосы, определяемой в виде , где 1 - коэффициент избыточности, Т- длительность импульса. При =0 ширина полосы совпадает с минимальной полосой, равной , а при =1 избыточная полоса составляет 100%.
Рис. 3.13. Вероятность ошибки на бит в зависимости от отношения Eb/N0 для телекоммуникационных ситем с различными модуляциями:
1 – FM-4 (QPSK); 2-QAM-16; 3- QAM-64.
Рис. 3.14. Вероятность ошибки на бит в зависимости от отношения сигнал/шум для телекоммуникационных ситем с различными модуляциями: 1 – FM-4 (QPSK); 2-QAM-16; -3 - QAM-64.
Примечание: Для пересчета отношения Eb/N0 в отношение сигнал/шум (S/N) используют следующее выражение [1;2 ]:
S/N = Es/N0 = Eb/N0 ∙ log2(M), где М – индекс модуляции.

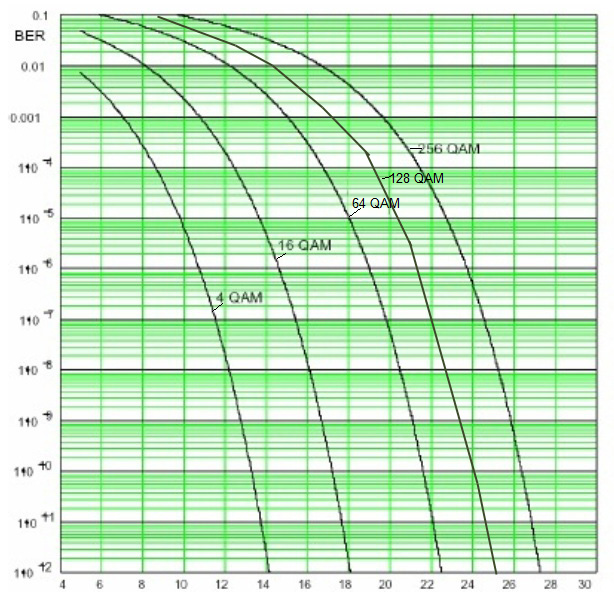

Рис. 3.15. Зависимость достоверности ошибок BER от отношения сигнал/шум S/N для DVB-S (QPSK) и 4QAM
Eb/No.dB
Рис.3.16. Зависимость достоверности ошибок BER от отношения
энергия бита/спектральная плотность мощности шумов Eb/No
На рис. 3.16 представлены кривые вероятности ошибок на бит для кодов, широко используемых в системах радиорелейной и спутниковой связи фиксированной службы:
Сверточных кодов с декодированием по методу Витерби;
Каскадных кодов (внутренних сверточных и внешних Рида-Соломона) с декодированием внутреннего кода по методу Витерби и Рида-Соломона соответственно.
Кода Рида-Соломона.
Бюджет канала связи - это один из самых важных параметров, поскольку он представляет итоговый отчет по поиску оптимальной производительности системы.
