2.14.1 Принцип многоствольной передачи
Принцип многоствольной передачи используется для повышения пропускной способности, надежности и экономичности при построении РРСП, ТРСП и ССП. При этом на каждой станции устанавливается несколько комплектов оборудования ствола. Совокупность нескольких однотипных или разнотипных РСП и отдельных стволов, имеющих общие тракты распространения радиоволн, оконечные и ретрансляционные станции, а также устройства их обслуживания, образуют многоствольную радиолинию связи РЛС. На рис.2.11 изображена структурная схема четырехствольной радиолинии связи, содержащей три РСП: аналоговую телефонную, цифровую, аналоговую телевизионную и отдельный резервный ствол (АКГ – аналоговое каналообразующее и групповое оборудование; ЦКГ – цифровое каналообразующее и групповое оборудование; СЛ – соединительная линия; ОТФ, ОЦ и ОТВ – оконечное оборудования соответственно телефонного, цифрового и телевизионного стволов: каналы ТЧ, ТВ, ЗC, ЗВ – каналы передачи тональной частоты, сигналов изображения и звуковых сигналов телевидения, сигналов звукового вещания. Совокупность стволов, входящих в состав радиолинии связи, образует многоствольную радиолинию передачи.

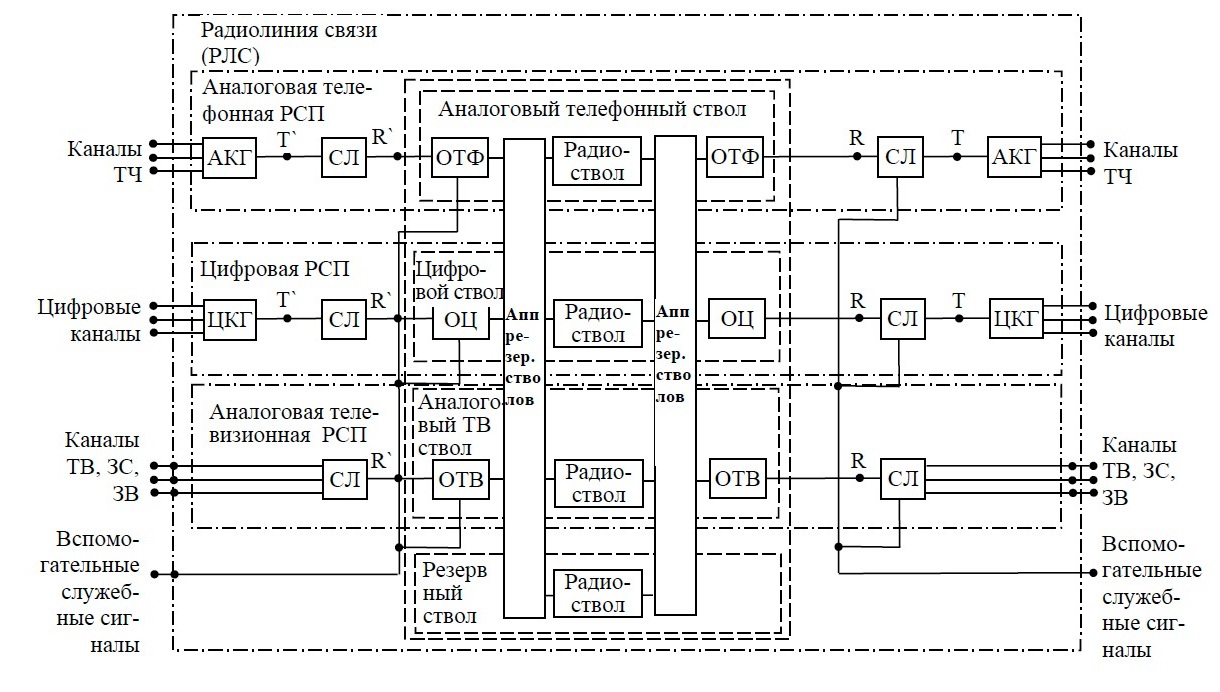

Рис. 2.11 Структурная схема четырехствольной радиолинии связи
В многоствольных РЛЛ с резервированием каждый из стволов включает в себя радиоствол, оконечное оборудование и аппаратуру резервирования, обеспечивающую переключение на резервный ствол при выходе из строя основного радиоствола. В некоторых РЛП предусмотрен отдельный ствол служебной связи, содержащий упрошенное оборудование. Использование общих антенн, фидерных трактов, источников электроснабжения, систем служебной связи и телеобслуживания, сооружений для размещения оборудования повышает экономичность многоствольных РЛП.
Совместная работа нескольких стволов в одной РЛП обеспечивается путем их частотного разделения. При многоствольной работе частоты передачи и приема стволов должны быть выбраны таким образом, чтобы свести к минимуму влияние трактов передачи на тракты приема в отдельных стволах и взаимные помехи между ними. Для этого в многоствольных РЛП применяется группирование частот передачи и приема, в соответствии с которым частоты передачи всех стволов размещаются в одной половине отведенной полосы частот, а частоты приема – в другой.
2.15. План распределения частот в дуплексном стволе радиосистемы передачи
В современных РСП разница уровней излучаемых и принимаемых антеннами радиосигналов весьма велика (может достигать 150 дБ и более). Для исключения возможности возникновения паразитных связей между передающими и приемными трактами радиоствола в РСП с ретрансляцией радиосигналов необходимо использовать две несущие частоты для каждого направления. При этом для передачи радиосигналов противоположных направлений может быть использована либо одна и та же пара частот, либо две разные пары. В зависимости от этого различают два способа (плана) распределения частот приема и передачи в дуплексном стволе РСП: двухчастотный (рис. 2.6, а) и четырехчастотный планы (рис. 2.12).

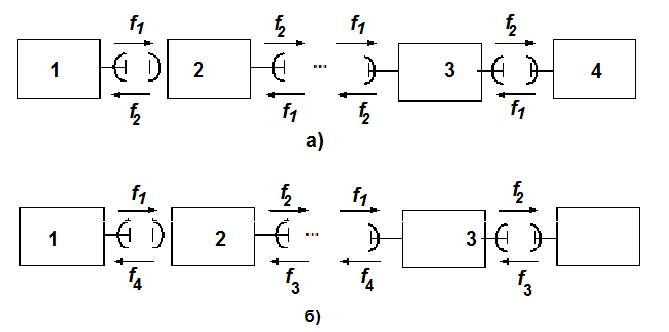

Рис. 2.12. План распределения частот приема и передачи в дуплексном стволе радиосистемы передачи: а – в двухчастотный, б – в четырехчастотный; 1 – оконечная станция 1; 2, 3 – ретранслятор; 4 – оконечная станция 2
Двухчастотный план экономичнее с точки зрения использования занимаемой полосы частот, однако, требует специальных мер для защиты от сигналов противоположного направления. Четырехчастотный план не требует указанных мер защиты, однако он неэкономичен с точки зрения использования полосы частот: число радиостволов, которое может быть образовано в выделенном диапазоне частот, при четырехчастотном плане вдвое меньше, чем при двухчастотном.
