6 Вопрос Схемы включения бтп

Любая схема включения транзистора характеризуется двумя основными показателями:

• Коэффициент усиления по току I_вых/I_вх.

• Входное сопротивление R_вх = U_вх/I_вх.

Схема включения с общей базой

Усилитель с общей базой.

• Среди всех трех конфигураций обладает наименьшим входным и наибольшим выходным сопротивлением. Имеет коэффициент усиления по току, близкий к единице, и большой коэффициент усиления по напряжению. Фаза сигнала не инвертируется.

• Коэффициент усиления по току: I_вых/I_вх = I_к/I_э = α [α<1].

• Входное сопротивление R_вх = U_вх/I_вх = U_бэ/I_э.

Входное сопротивление для схемы с общей базой мало и не превышает 100 Ом для маломощных транзисторов, так как входная цепь транзистора при этом представляет собой открытый эмиттерный переход транзистора.

Достоинства

• Хорошие температурные и частотные свойства.

• Высокое допустимое напряжение

Недостатки схемы с общей базой

• Малое усиление по току, так как α < 1

• Малое входное сопротивление

• Два разных источника напряжения для питания.

Схема включения с общим эмиттером

I_вых = I_к I_вх = I_б U_вх = U_бэ U_вых = U_кэ

• Коэффициент усиления по току: I_вых/I_вх = I_к/I_б = I_к/(I_э-I_к) = α/(1-α) = β [β>>1].

• Входное сопротивление: R_вх = U_вх/I_вх = U_бэ/I_б.

Достоинства

• Большой коэффициент усиления по току.

• Большой коэффициент усиления по напряжению.

• Наибольшее усиление мощности.

• Можно обойтись одним источником питания.

• Выходное переменное напряжение инвертируется относительно входного.

Недостатки

• Худшие температурные и частотные свойства по сравнению со схемой с общей базой.

Схема с общим коллектором

I_вых = I_э I_вх = I_б U_вх = U_бк U_вых = U_кэ

• Коэффициент усиления по току: I_вых/I_вх = I_э/I_б = I_э/(I_э-I_к) = 1/(1-α) = β [β>>1].

• Входное сопротивление: R_вх = U_вх/I_вх = (U_бэ + U_кэ)/I_б.

Достоинства

• Большое входное сопротивление.

• Малое выходное сопротивление.

Недостатки

• Коэффициент усиления по напряжению меньше 1.

Схему с таким включением называют «эмиттерным повторителем».

Рассмотрим физические процессы, происходящие во время работы биполярного транзистора. Для примера возьмем модель NPN. Принцип работы транзистора PNP аналогичен, только полярность напряжения между коллектором и эмиттером будет противоположной.

Как уже говорилось в статье о типах проводимости в полупроводниках, в веществе P-типа находятся положительно заряженные ионы - дырки. Вещество N-типа насыщено отрицательно заряженными электронами. В транзисторе концентрация электронов в области N значительно превышает концентрацию дырок в области P.

Подключим источник напряжения между коллектором и эмиттером V_КЭ (V_CE). Под его действием, электроны из верхней N части начнут притягиваться к плюсу и собираться возле коллектора. Однако ток не сможет идти, потому что электрическое поле источника напряжения не достигает эмиттера. Этому мешает толстая прослойка полупроводника коллектора плюс прослойка полупроводника базы.

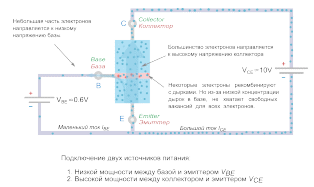

Теперь подключим напряжение между базой и эмиттером V_BE, но значительно ниже чем V_CE (для кремниевых транзисторов минимальное необходимое V_BE - 0.6V). Поскольку прослойка P очень тонкая, плюс источника напряжения подключенного к базе, сможет "дотянуться" своим электрическим полем до N области эмиттера. Под его действием электроны направятся к базе. Часть из них начнет заполнять находящиеся там дырки (рекомбинировать). Другая часть не найдет себе свободную дырку, потому что концентрация дырок в базе гораздо ниже концентрации электронов в эмиттере.

В результате центральный слой базы обогащается свободными электронами. Большинство из них направится в сторону коллектора, поскольку там напряжение намного выше. Так же этому способствует очень маленькая толщина центрального слоя. Какая-то часть электронов, хоть гораздо меньшая, все равно потечет в сторону плюса базы.

В итоге мы получаем два тока: маленький - от базы к эмиттеру I_BE, и большой - от коллектора к эмиттеру I_CE.

Если увеличить напряжение на базе, то в прослойке P соберется еще больше электронов. В результате немного усилится ток базы, и значительно усилится ток коллектора. Таким образом,при небольшом изменении тока базы I_B, сильно меняется ток коллектора I_С. Так и происходитусиление сигнала в биполярном транзисторе. Cоотношение тока коллектора I_С к току базы I_Bназывается коэффициентом усиления по току. Обозначается β, hfe или h21e, в зависимости от специфики расчетов, проводимых с транзистором.

β = I_C / I_B
