Уровень инжекции
При
прямом смещении перехода концентрация
дырок на его базовой границе уменьшается.
Избыточные дырки "уходят" в глубину
базы. По мере удаления от перехода их
концентрация уменьшается из-за
рекомбинации и пожже формируется некое
распределение избыточных дырок. Инжекция
дырок в базу нарушает её электронейтральность
и способствует приливу черезмерных
электронов из внешней цепи. Эти электроны,
да бы компенсировать избыточный заряд
дырок, распределяются так же как и дырки.
Но незначительное отличие между кривыми
распределения электронов и дырок есть
всегда, так как в состоянии полной
электронейтральности нет силы которая
могла бы противодействовать диффузии
электронов в сторону от перехода, и их
распределение не могло бы быть
стационарным.
Интенсивность
диффузии носителей в базу обычно
характеризуют уровнем инжекции:
Δpn(0),
Δnn(0) -
граничные концентрации избыточных
дырок электронов;
nn0 -
концентрация равновесных электронов.

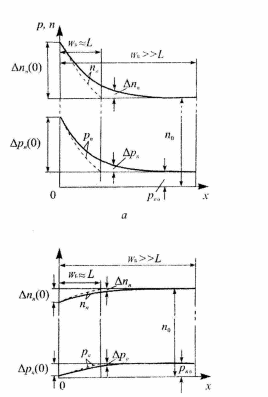

Распредиление
носителей заряда в базе, при примом (а)
и обратном смещении (б) p-n перехода.
Обратное смещение p-n перехода приводик к экстракции неосновных носителей из соседних областей. Неосновныеносител, которые попадают в переход, перебрасываются его полем в соседнюю область. Поэтому концентрация неосновных носителей заряда в областях p и n на границе с обьемным зарядом при обратном смещении всегда равна нулю.
Вольтамперная характеристика (ВАХ) представляет собой график зависимости тока во внешней цепи p-n-перехода от значения и полярности напряжения, прикладываемого к нему. Эта зависимость может быть получена экспериментально или рассчитана на основании уравнения вольтамперной характеристики [2].
При включении p-n-перехода в прямом направлении в результате инжекции возникает прямой диффузионный ток
I = In диф(хp) =SqDn (dΔn/dx) |x=xp,
где S – площадь p-n-перехода, q – заряд электрона, Dn– коэффициент диффузии электронов.
С
учётом
прямой
ток p-n-перехода определяется выражением
Обозначим
,
эта величина имеет размерность тока,
определяется концентрацией неосновных
носителей заряда в базе np и
называется тепловым током I0.
Общее выражение для вольтамперной характеристики p-n-перехода записывается в виде
(2.7)
где I0 – тепловой ток p-n-перехода, с учётом дырочной составляющей тепловой ток может быть записан в виде
(2.8)
Тепловой ток p-n-перехода зависит от концентрации примеси и температуры. Увеличение температуры p-n-перехода приводит к увеличению теплового тока, а, следовательно, к возрастанию прямого и обратного токов.
Увеличение концентрации легирующей примеси приводит к уменьшению теплового тока, а, следовательно, к уменьшению прямого и обратного токов p-n-перехода.
На рис. 2.3 приведена ВАХ идеального p-n-перехода.
Учитывая, что при Т = 300К, φT= 26 мВ, можно сделать вывод, что прямой ток очень сильно зависит от прямого напряжения (при увеличении U на 2φT мВ прямой ток возрастает в 10 раз). Наоборот, обратный ток при обратных напряжениях, больших 2φT мВ, практически перестает зависеть от приложенного напряжения и равен I0. Реально прямой и обратный токи по величине отличаются на порядки и для них используются разные масштабы. Поскольку ВАХ p-n-перехода представляет собой нелинейную зависимость между током и напряжением, то между малыми амплитудами тока и напряжения (или между малыми приращениями тока и напряжения Δi и Δu) существует линейная связь. В этом случае p-n-переход на переменном токе характеризуют дифференциальным сопротивлением Rд:
Rд =du/dI≈Δu/Δi.
Аналитическое выражение rpn получим, дифференцируя (2.7)
Rд =φT/(I+I0). (2.9)
При прямом напряжении rpnмало и составляет единицы – сотни Ом, а при обратном напряжении – велико и составляет сотни и тысячи килоОм.
Дифференциальное сопротивление можно определить графически по характеристике (рис. 2.3, где указаны Δi и Δu ).
