18 Вопрос Характеристики многокаскадных усилителей
а) Амплитудная характеристика (АХ)
Амплитудная характеристика усилителя отражает зависимость амплитуды выходного напряжения от изменения амплитуды напряжения на входе. По этой характеристике судят о возможных пределах изменения входного и выходного сигналов усилителя. Ее снимают при синусоидальном входном сигнале для области средних частот.
Типичный вид амплитудной характеристики усилителя показан на рис. 3. Участок 1—3 соответствует пропорциональной зависимости амплитуды выходного напряжения от амплитуды входного сигнала Егm, которые связаны между собой коэффициентом усиления усилителя KU0.
б) Амплитудно-частотная (АЧХ) и фазочастотная характеристики (ФЧХ)
Зависимость модуля коэффициента усиления KU от частоты определяет амплитудно-частотную характеристику усилителя, а зависимость угла фазового сдвига j от частоты — его фазочастотную характеристику. В области низких частот полосы пропускания указанные зависимости при чисто активной нагрузке обусловливаются наличием конденсаторов в схеме, а в области высоких частот — главным образом, частотными параметрами транзисторов. Обычно на практике можно независимо исследовать влияние элементов, определяющих ход указанных характеристик в области высоких и низких частот.
19 Вопрос генератор пилообразного напряжения
ГЕНЕРАТОР
ПИЛООБРАЗНОГО НАПРЯЖЕНИЯ -
генератор линейно изменяющегося напряжения (тока),
электронное устройство, формирующее
периодич. колебания напряжения (тока)
пилообразной формы. Осн. назначение Г.
п. н.- управление временной развёрткой
луча в устройствах, использующих
электроннолучевые трубки. Г. п. н.
применяют также в устройствах сравнения
напряжений, временной задержки и
расширения импульсов. Для получения
пилообразного напряжения используют
процесс заряда (разряда)
конденсатора в цепи с большой постоянной
времени. Простейший Г. п. н. (рис. 1, а)
состоит из интегрирующей
цепи RC и
транзистора, выполняющего функции
ключа, управляемого периодич. импульсами.
В отсутствие импульсов транзистор
насыщен (открыт) и имеет малое сопротивление
участка коллектор - эмиттер,
конденсатор С разряжен
(рис. 1, б). При подаче коммутирующего
импульса транзистор запирается и
конденсатор заряжается от источника
питания с напряжением - Ек -
прямой (рабочий) ход. Выходное напряжение
Г. п. н., снимаемое с конденсатора С,
изменяется по закону
.
По окон чании коммутирующего импульса
транзистор отпирается и конденсатор С быстро
разряжается (обратный ход) через малое
сопротивление эмиттер - коллектор. Осн.
характеристики Г. п. н.: амплитуда
пилообразного напряжения
,коэф.
нелинейности
и
коэф. использования напряжения
источника
питания. При
в
данной схеме
Длительность прямого хода Tр и частота пилообразного напряжения определяются длительностью и частотой коммутирующих импульсов.

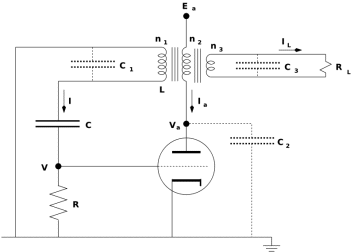

20 Вопрос Блокинг-генератор
Бло́кинг-генера́тор — генератор сигналов с глубокой трансформаторной обратной связью, формирующий кратковременные (обычно около 1 мкс) электрические импульсы, повторяющиеся через сравнительно большие интервалы. Применяются врадиотехнике и в устройствах импульсной техники. Выполняются с использованием одного транзистора или одной лампы.
Теоретически блокинг-генератор работает и при согласном и при встречном включении обмоток трансформатора, но это два разных генератора с разными режимами работы и с разными характеристиками.
Блокинг-генератор представляет собой релаксационную схему, содержащую усилительный элемент (например, транзистор), работающий в ключевом режиме, и трансформатор, осуществляющий положительную обратную связь. Достоинствами блокинг-генераторов являются сравнительная простота, возможность подключения нагрузки через трансформатор (гальваническая развязка), способность формировать мощные импульсы, близкие по форме к прямоугольным.
Среди многообразия случаев использования блокинг-генераторов можно выделить четыре главные:
формирователи импульсов;
сравнивающие устройства — компараторы;
импульсные автогенераторы;
делители частоты.
При использовании в качестве формирователей импульсов блокинг-генераторы работают в ждущем режиме. Важнейшими их характеристиками являются: чувствительность к запуску, длительность формируемых импульсов и её стабильность, предельно достигаемая частота срабатываний.
Для блокинг-генераторов со встречным включением обмоток необходимо соблюдать следующее условие: количество витков базовой обмотки должно превышать количество витков коллекторной, как минимум, на полпорядка. Кстати, пресловутый "качерБровина" является ни чем иным, как блокинг-генератором, в котором используется безкерновый трансформатор с воздушной связью между обмотками.
Недостатком
простейшего Г. п. н. является малый kE при
малом
.
Требуемые значения е лежат в пределах
0,0140,1, причём наименьшие значения
относятся к устройствам сравнения и
задержки. Нелинейность пилообразного
напряжения во время прямого хода
возникает из-за уменьшения зарядного
тока вследствие уменьшения разности
напряжений
.
Приблизительного постоянства зарядного
тока добиваются включением в цепь заряда
нелинейного токостабилизирующего
двухполюсника (содержащего транзистор
или электронную лампу). В таких Г. п.
н.
и
.
В Г. п. н. с положит. обратной связью по
напряжению выходное пилообразное
напряжение подаётся в зарядную цепь в
качестве компенсирующей эдс. При этом
зарядный ток почти постоянен,
,
что обеспечивает значения
1
и
=0,0140,02.
Г. п. н. используют для развёртки в
электронно-лучевых трубках с эл--магн.
отклонением луча. Чтобы получить линейное
отклонение, необходимо линейное изменение
тока в отклоняющих катушках. Для
упрощённой эквивалентной схемы катушки
(рис. 2, а) условие линейности тока
выполняется при подаче на зажимы катушки
трапецеидального напряжения. Такое
трапецеидальное напряжение (рис.
2, б)можно
получить в Г. п. н. при включении в зарядную
цепь дополнит. сопротивления Rд (показано
на рис. 1, а пунктиром).
Отклоняющие катушки потребляют большие
токи, поэтому генератор трапецеидального
напряжения дополняют усилителем
мощности.
