25. Айнымалы тоқтың тартылым торабының параметрлері. Тартылым тораптың эквивалентті келтірілген кедергісі
Тартылым торабының негізгі параметрлеріне салыстырмалы (1 км ұзындыққа) активті кедергі R, индуктивтілік L және сыйымдылық С жатады. R және L мәндері негізінен байланыс торабы, рельстік желі және тартылым торабына кіретін басқа да элементтердің саны мен сипатына байланысты. Рельстерде тоқтың, интенсивтіліктің кемуі салдарынан R және L параметрлері тартылым торабының ұзындығы бойынша тұрақты болады: қосалқы станциялар мен ЭҚС (электрлік қосалқы станциялар) маңында олардың мәні участок ортасындағыға қарағанда біршама жоғары.Айнымалы тоқта электрлегенде көрсетілген параметрлер рельспе өтіп жатқан тоқтың түшіне байланысты, өйткені рельс болаттарының электр магниттік сипаттары сызықтық емес. Сымдардың саны мен маркасына байланысты салыстырмалы активті кедергі R тұрақты тоқта 0,04-0,07 Ом/км, ал өндірістік жиіліктің айнымалы тоғында 0,14-0,20 Ом/км құрайды. Индуктивтілік L 0,9-0,15 мГн/км. Салыстырмалы сыйымдылық С 17-20нФ/км құрайды.
Тартылым тораптың эквивалентті келтірілген кедергісі
26. Айнымалы тоқтың тартылым торабының параметрлері.Сымдар мен рельстердің активті кедергісі
Тартылым торабының негізгі параметрлеріне салыстырмалы (1 км ұзындыққа) активті кедергі R, индуктивтілік L және сыйымдылық С жатады. R және L мәндері негізінен байланыс торабы, рельстік желі және тартылым торабына кіретін басқа да элементтердің саны мен сипатына байланысты. Рельстерде тоқтың, интенсивтіліктің кемуі салдарынан R және L параметрлері тартылым торабының ұзындығы бойынша тұрақты болады: қосалқы станциялар мен ЭҚС (электрлік қосалқы станциялар) маңында олардың мәні участок ортасындағыға қарағанда біршама жоғары.Айнымалы тоқта электрлегенде көрсетілген параметрлер рельспе өтіп жатқан тоқтың түшіне байланысты, өйткені рельс болаттарының электр магниттік сипаттары сызықтық емес. Сымдардың саны мен маркасына байланысты салыстырмалы активті кедергі R тұрақты тоқта 0,04-0,07 Ом/км, ал өндірістік жиіліктің айнымалы тоғында 0,14-0,20 Ом/км құрайды. Индуктивтілік L 0,9-0,15 мГн/км. Салыстырмалы сыйымдылық С 17-20нФ/км құрайды.
Сымдар мен рельстердің активті кедергісі
Негізгі жолдарда байланыс сымдары 100 мм2 кесінді, ал станциялық – 85 мм2 болады.
1км

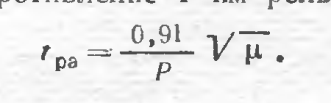

рельстің белсенді кедергісі
27 Электрмен жабдықтау жүйесіндегі номиналды және рұқсат етілген кернеулер
основной ряд напряжений постоянного и переменного тока, В: 0,6; 1,2; 2,4; 6; 9; 12; 27; 40; 60; 110; 220; 380; 660; 1140; 3000; 6000; 10000; 20000; 35000;

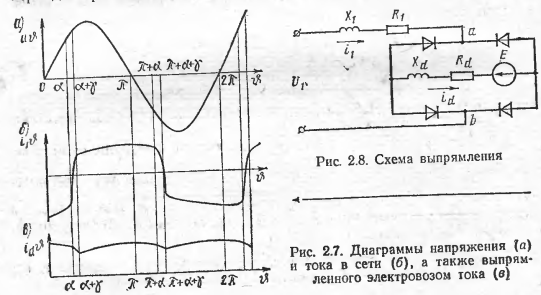

28. Энергияы қайтарып алу кезінде тұрақты токтың тартылым торабындағы кернеуі
29. Тұрақты тоқтағы тартым торапты қорғау.
1.
Способ защиты тяговой сети постоянного
тока по приращению тока, состоящий в
том, что формируют величину, пропорциональную
приращению текущего значения тока
фидера
I,
формируют и подают команду на отключение
выключателя фидера, отличающийся тем,
что формируют величину, пропорциональную
усредненному значению текущего тока
защищаемого фидера
где
k - коэффициент пропорциональности,
затем формируют величину
пропорциональную
приращению текущего значения тока
фидера
определяя
ее как разность величины, пропорциональной
усредненному текущему значению тока
защищаемого фидера
величины,
пропорциональной усредненному значению
тока, который был на фидере Т секунд
тому назад -
и
вычисляют величину, пропорциональную
текущему значению уставки по приращению
тока
,
по соотношениям
