Введение

Технология машиностроения - наука, занимающаяся изучением закономерностей процессов изготовления машин с целью использования этих закономерностей для обеспечения выпуска машин заданного качества в установленном производственной программой количестве и при наименьших народнохозяйственных затратах.

Кроме того, под технологией машиностроения понимают учебную дисциплину, изучающую преимущественно процессы механической обработки заготовок и сборки машин, а также затрагивающую вопросы выбора заготовок и методы их изготовления. Это объясняется тем, что в машиностроении заданные размеры и формы деталей с требуемыми точностью и качеством поверхностей достигаются в основном с использованием механической обработки. Поэтому технологию машиностроения можно считать комплексной инженерной дисциплиной, тесно связанной с другими дисциплинами технических университетов.

Машиностроение играет очень большую роль в целом для Казахстана и, поэтому, государство должно участвовать в судьбе машиностроительной отрасли не финансовыми вливаниями, подменяя собой частного инвестора, а создавая привлекательные условия, при которых возможно производство продукции с низкой себестоимостью. По государственной программе «Развитие машиностроительного комплекса Казахстана» определены следующие перспективные направления: добыча и переработка углеводородов, сельское хозяйство, горно-металлургический комплекс, энергетика, а также транспортная инфраструктура.

Из множества отраслей машиностроения в Казахстане более развиты тяжелое машиностроение, сельскохозяйственное, станкостроение, частично приборостроение и электротехническое машиностроение. Исходя из потребностей народного хозяйства республики, они выпускают оборудование для горнорудной, угольной, нефтяной, металлургической и пищевой промышленности, машины для транспорта и строительства

1 Общая часть

1.1 Описание изделия, сборочной единицы и детали

Одним из основных и самых сложных узлов дизельного двигателя является топливный насос высокого давления (ТНВД), агрегат, с помощью которого топливо подается таким образом, чтобы образовывать горючую взвесь, смешанную с воздухом. В свою очередь, самым важным элементом ТНВД является плунжерная пара, с помощью осуществляется подача и распределение топлива.

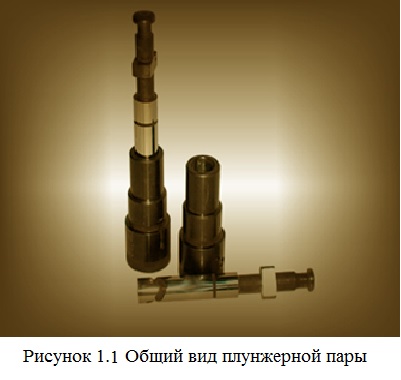

  Плунжерная пара состоит из двух элементов: втулки и самого плунжера (удлиненного поршня, имеющего цилиндрическую форму). При работе ТНВД плунжер движется внутри втулки. Производимые им возвратно-поступательные движения обеспечивают нагнетание, а затем всасывание топлива. Плунжерная пара ТНВД имеет специальные отверстия на втулке — через них осуществляется подача топлива для нагнетания. Сам плунжер выполняет функцию золотника, с помощью которого регулируется количество подаваемого топлива.

 Таким образом, плунжерная пара служит для того, чтобы отмерить точное количество топлива для подачи в цилиндр двигателя. Кроме того, с помощью плунжерной пары ТНВД обеспечивает подачу топлива под нужным давлением в определенный момент. Для того, чтобы обеспечивать качественное решение этих задач при эксплуатации дизельных двигателей, плунжерные пары должны соответствовать ряду требований.

 Основное из них — необходимость исключить вероятность протечки топлива. Для этого зазор между плунжером и втулкой делается предельно малым — в пределах от 1 до 3 мкм. Чтобы обеспечить именно такой зазор, каждый плунжер подбирается к втулке индивидуально, после чего выполняется подгонка деталей друг друга.

Кроме того, поверхность втулки и плунжера закаляется до очень высокой твердости так, чтобы обеспечить долговечность такой детали. В итоге втулка и плунжер представляют собой прецизионную пару деталей, которая способна обеспечивать высокое давление впрыска топлива одновременно с подвижностью плунжера во втулке.



Требования к эксплуатации плунжерных пар ТНВД.

 Плунжерная пара является тем элементом, который требует особого внимания при эксплуатации дизельного двигателя и, в частности, его топливной системы. Важнейшим требованием со стороны плунжерной пары ТНВД является использование только качественного топлива. Важно исключить вероятность попадания примесей воды, а также микроскопических частиц пыли, могущих содержаться в топливе.

 Так, при попадании воды в зазор между плунжером и втулкой происходит нарушение целостности защитной смазывающей пленки. В результате плунжерная пара начинает работать без смазки, с увеличенным трением, что может привести к нагреву, заклиниванию, деформации деталей. Кроме того, вода может стать причиной коррозии втулки и плунжера. В этом случае потребуется либо дорогостоящий ремонт, либо замена таких деталей.

При попадании пыли, содержащейся в горючем, плунжерная пара ТНВД также может выйти из строя — в результате заклинивания. Именно поэтому важно пользоваться только качественным топливом, а также своевременно проводить диагностику всех элементов топливной системы дизельного двигателя.

Существует несколько признаков того, что плунжерная пара вышла из строя. Так, ее неисправность может служить причиной отказа запуска дизельного двигателя. В случае, если после пуска двигатель работает нестабильно, с перебоями, также есть вероятность того, что проблема заключается в плунжерной паре. Неравномерная работа двигателя, его неспособность развить требуемую мощность, наличие постороннего звука при эксплуатации двигателя либо превышение пиковой частоты вращения — во всех этих случаях может потребоваться замена плунжерной пары ТНВД.

 Для того, чтобы точно узнать причину неисправности двигателя, необходимо провести диагностику плунжерных пар. С этой целью используется специальное диагностическое оборудование, которое позволяет проверить работоспособность детали, а также выяснить степень ее износа.

 В случае необходимости выполняется либо замена, либо ремонт плунжерной пары. Стоит отметить, что восстановление такого элемента требует профессионального использования специального оборудования, которое может привести геометрические размеры втулки и плунжера в исходное состояние.
