Задача №2

Распределить оптимальным образом суточную нагрузку промышленной котельной. В котельной установлено 3 котла, которые работают на одном виде топлива и известны их энергетические характеристики:

Суточный график суммарной нагрузки котельной представлен в таблице:

Время суток	0-6	6-12	12-14	14-22	22-24
Нагрузка котельной	1100	1230	1150	1350	1100

Решение:

1. Определим зависимость для относительных приростов расхода топлива и Произведем расчет расхода топлива и относительного прироста расхода топлива в точках перелома зависимости для суммарного расхода топлива

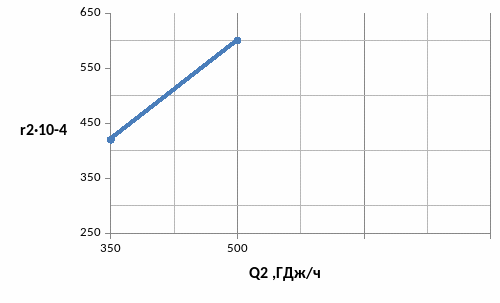

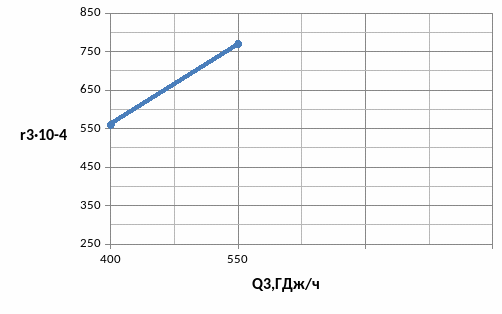

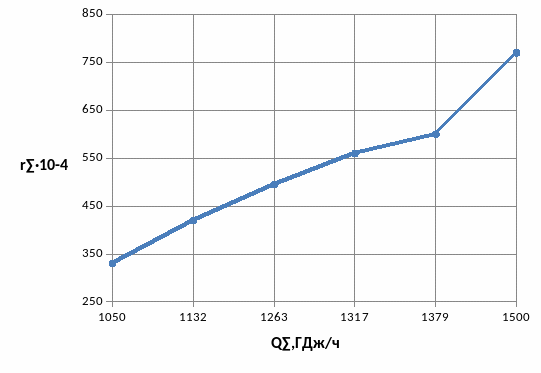

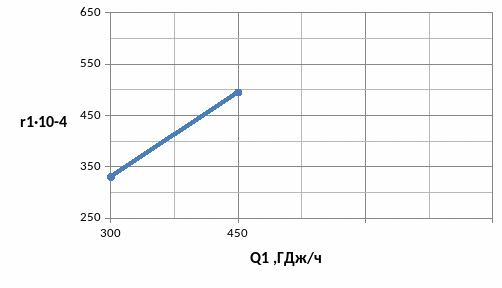

2. Построим графики зависимостей

Номер точки	ri	Q1	Q2	Q3	Q∑
1	0,033	300	350	400	1050
2	0,042	382	350	400	1132
3	0,0495	450	413	400	1263
4	0,056	450	467	400	1317
5	0,06	450	500	429	1379
6	0,074	450	500	550	1500

3. Разработаем в табличном виде режимные карты для котлоагрегатов промышленной котельной.

	Q∑	Q1	Q2	Q3
0-6	1100	350	350	400
6-12	1230	433	397	400
12-14	1150	391	359	400
14-22	1350	450	484	416
22-24	1100	350	350	400

B₁(350)=0,55·(Q·10^-2)+7=(0,55·(350·10^-2)+7)·6=82,425 т.у.т.

B₁(433)=0,55·(Q·10^-2)+7=(0,55·(433·10^-2)+7)·6=103,87 т.у.т.

B₁(391)=0,55·(Q·10^-2)+7=(0,55·(391·10^-2)+7)·2=30,82 т.у.т.

B₁(450)=0,55·(Q·10^-2)+7=(0,55·(450·10^-2)+7)·8=146,1 т.у.т.

B₁(350)=0,55·(Q·10^-2)+7=(0,55·(350·10^-2)+7)·2=27,48 т.у.т.

B₂(350)=0,6·(Q·10^-2)+7,6=(0,6·(350·10^-2)+7,6)·6=89,7 т.у.т.

B₂(397)=0,6·(Q·10^-2)+7,6=(0,6·(397·10^-2)+7,6)·6=102,339 т.у.т.

B₂(359)=0,6·(Q·10^-2)+7,6=(0,6·(359·10^-2)+7,6)·2=30,66 т.у.т.

B₂(484)=0,6·(Q·10^-2)+7,6=(0,6·(484·10^-2)+7,6)·8=173,24 т.у.т.

B₂(350)=0,6·(Q·10^-2)+7,6=(0,6·(350·10^-2)+7,6)·2=29,9 т.у.т.

B₃(400)=0,7·(Q·10^-2)+8,5=(0,7·(400·10^-2)+8,5)·6=118,2 т.у.т.

B₃(400)=0,7·(Q·10^-2)+8,5=(0,7·(400·10^-2)+8,5)·6=118,2 т.у.т.

B₃(400)=0,7·(Q·10^-2)+8,5=(0,7·(400·10^-2)+8,5)·2=39,4 т.у.т.

B₃(416)=0,7·(Q·10^-2)+8,5=(0,7·(416·10^-2)+8,5)·8=164,9 т.у.т.

B₃(400)=0,7·(Q·10^-2)+8,5=(0,7·(400·10^-2)+8,5)·2=39,4 т.у.т.

Bсут1= B1(350)+ B1(433)+ B1(391)+ B1(450)+ +B1(350)=82,425+103,87+30,82+145,1+27,48=389,695 т.у.т.

Bсут2= B2(350)+ B2(397)+ B2(359)+ B2(484)+ +B2(350)=89,7+102,4+30,66+173,24+29,9=425,84 т.у.т.

Bсут3= B3(400)+ B3(400)+ B3(400)+ B3(416)+ +B3(400)=118,2+118,2+39,4+164,9+39,4=480,1 т.у.т.

Bсут∑= Bсут1+Bcут2+ Bсут3=389,695+425,84+480,1=1259,6 т.у.т.
