2. .Дослід короткого замикання.

Для проведення даного досліду, збираємо схему зпдно'рис.4.2.

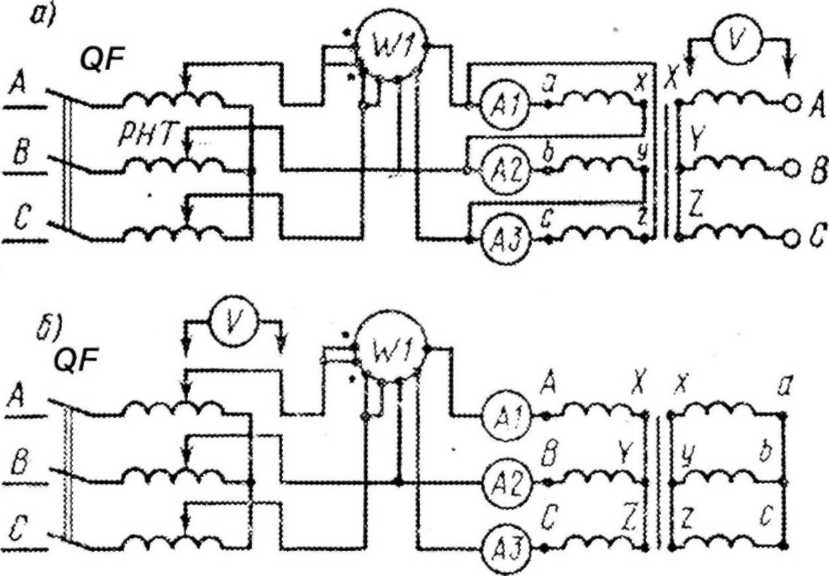

Рис. 4.2. Схеми включення трифазного трансформатора при дослідах ненавантаженого ходу (а) і короткого замикання (б)

Регулятор напруги ставимо в нульове положення, потім, після включення вимикача QF, помало підвищуємо напругу і заміряємо величину струму К.З. від нуля до значення 1.2 І_ном. Покази вимірювальних приладів, зняті через приблизно одинакові інтервали струму К.З. , а також результати обчислень заносимо в таблицю 4.2. Значення величин, відповідаючі значенню струму К.З. І_к= І_ном „ підкреслити жирною лінією.

Таблиця 4.2.

№ п. п.	Заміри			Обчислення
	UK (В)	I1ê (В)	Рк (Вт)	Uк%	Cos

Потім виконуємо розрахунки: напруга К.З. в процентах від номінальної первинної напруги:

U

U  ^{U ê}

коефіцієнт потужності при досліді К.З.:

ê

Iíîì

Cos

_ P_ê

ê

U _ê I_ê

По даним таблиці будуємо характеристики К.З.

На характеристиках відмічаємо точки

I_ê ;Р_к;

Cos 

f (U_ï ) , які відповідають струму К.З.

4. Ê аналіз результатів лабораторної роботи

   1. При аналізі характеристики Х.Х. трансформатора слід звернути увагу на їх криволінійність, зумовлену магнітним насищенням магнітопроводу, яке наступає при деякому значенні первинної напруги.

Струм Х.Х. I і потужність Х.Х. Р, отримані дослідним шляхом, порівнюють їх із

значеннями по каталогу на досліджуваний трансформатор. Значне перевищення дослідних значень I і Р над каталожними вказує на наявність дефектів в

трансформаторі: коротке замикання між частинами пластин в магнітопроводі чи міжвиткове коротке замикання в невеликій частині витків однієї із обмоток.

2. При аналізі характеристик К.З. слід звернути увагу на прямолінійність графіка струму К.З., зумовлену ненасиченим станом магнітопроводу при досліді К.З. із-за малої величини основного магнітного потоку, величина якого пропорційна величині підведеної до обмотки напруги К.З. (в трансформаторах середньої і великої потужності 10%)
