4. Аналіз результатів лабораторної роботи.
При аналізі результатів лабораторної роботи основну увагу приділяють питанню розподілу навантаження між паралельно працюючими трансформаторами. Порівнюють дані таблиці 6.1. при UKI = UKII і UKI < UKII, а також зовнішні характеристики трансформаторів при цих випадках паралельної роботи, слід зробити висновки про вплив нерівності напруг К.3. на розподіл навантаження між трансформаторами. Відомо, що тривале перевантаження трансформатора недопустиме. Тому по результатам лабораторної роботи необхідно визначити, наскільки один із трансформаторів буде недовантаженим при номінальному навантаженні другого трансформатора (при нерівності напруг К.З.).
Якщо менш навантаженим є трансформатор Т2, то при номінальному навантаженні трансформатора Т1 його недовантаження (%)
∆ІІІ =[(І2ІІном – І2ІІ) ∕ І2ІІном] 100,
де І2ІІном номінальний струм навантаження Т2, А; І2ІІ - струм навантаження Т2 при номінальному навантаженні Т1, А.
Лабораторна робота №7 дослідження трифазного асинхронного двигунаметодом безпосередьного навантаження
1. Мета роботи
Вивчити конструкцію трьохфазного асинхронного двигуна з короткозамкнутим ротором; отримати навики дослідної перевірки позначень виводів обмотки статора і експериментального дослідження асинхронного двигуна методом безпосереднього навантаження.
2.Програма роботи
Познайомитися з конструкцією двигуна і пристроєм для його навантаження, записати паспортні дані двигуна і дані вимірювальних приладів і регулюючих пристроїв.
Експериментально перевірити позначення виводів обмотки статора.
Зібрати схему згідно рис.71, провести пробний пуск двигуна і реверсування двигуна.
Зняти дані і побудувати робочі характеристики двигуна.
Скласти звіт і зробити висновки по виконаній роботі
.Порядок виконання роботи
Перевірка позначень виводів обмотки статора

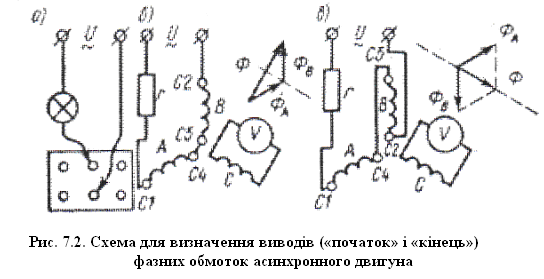

Для правильного з’єднання обмотки статора в зірку чи трикутник необхідно точно знати маркування виводів обмотки статора. Це робиться наступним чином. Спочатку визначають пари виводів кожної фазної обмотки статора. Це можна зробити за допомогою сигнальної лампи, включеної, як показано на рис.7.2а. Доторкнувшись кінцем одного із проводів цієї лампи любого виводу обмотки статора, кінцем другого проводу, підключеного до мережі, доторкаються по черзі інших виводів обмотки статора. Коли лампа загорається,
то це значить, що пара виводів, яких доторкаються в даний момент кінці проводів, належать одній фазній обмотці. Цю пару виводів відмічають і переходять до находження виводів другої, а потім і третьої фазних обмоток.
Потім визначають початок і кінець кожної фазної обмотки. Для цього, довільно позначив початок і кінець всіх трьохфазних обмоток, з’єднають послідовно любі дві із них (наприклад, фазні обмотки А і В), як показано на рис. 7.2.б, і підключають їх до джерела змінного струму. Послідовно в коло включають резистор такого опору, щоб струм в колі цих обмоток не перевищував номінального значення. До третьої фазної обмотки підключають вольтметр. Якщо попередня маркування виводів обмоток А і В було вірне, то вольтметр, підключений до фазної обмотки С, не покаже напруги. Пояснюється це тим, що вісь результуючого магнітного потоку фазних обмоток А і В Ф = Ф + Ф направлена під кутом 90о до осі фазної обмотки С і тому не наводить в ній ЕРС. Якщо попереднє маркування виводів однієї із обмоток, наприклад обмотки В, було невірне і схема мала вигляд, представлений на рис 7.2.в, то вісь результуючого потоку обмоток А і B співпадає із віссю фазної обмотки C і наводить в цій обмотці ЕРС, при цьому вольтметр на виводах обмотки С покаже напругу.
