Геолого-технические условия. Расчёт конструкции скважины
Рассчитываем диаметр фильтра по формуле Абрамова:
;
Где Q- дебит скважины;
-
длина рабочей части фильтра;
-
коэффициэнт фильтрации.
=100,6
мм =>
=106
мм (округляем до ближайшего стандартного).
В водоносных горизонтах, представленных песками, очень часто применяют фильтры с трубчатыми или стержневыми каркасами, которые обтягивают сетками.
Выбираем фильтр 114 диаметра с сетчатой обмоткой (гладкая сетка из латуни).
Преимущества фильтров с металлической сеткой: возможность установки их в скважинах практически на любую глубину; возможность изготовления фильтров на месте сооружения скважин; простота извлечения этих фильтров из скважин для ремонта.
Рассчитываем диаметр бурения под фильтровую колонну, который должен быть больше на 40- 50 мм, чем .
Выбираем долото: III 146 Т-ЦВ
Далее определяем внутренний диаметр эксплуатационной колонны.
=>
=178,5
мм (привели к большему стандартному
значению). По справочнику определяем
диаметр наружной эксплуатационной
трубы.
Определяем диаметр бурения под эксплуатационную колонну. Для этого к наружному диаметру эксплуатационных труб добавляем
и т.д.
=>
=244,5
мм
Выбираем долото: III 244,5 С-ЦВ
Рассчитываем внутренний диаметр под кондуктор.
=>
=
281,5 мм
=299
мм
Определяем диаметр бурения под кондуктор.
=>
=
349,2 мм
Выбираем долото: III 349,2 С-ЦВ
Далее определяем внутренний диаметр под направление.
=>
мм
=406
мм
Рассчитываем диаметр бурения под направление.
=>
=
444,5 мм
Выбираем долото: III 444,5 С-ЦВ
Установка: УРБ-2А2. Насос НБ-125. Трубы: ТБСУ-70.
Выбор водоподъемного оборудования
Для
эксплуатации скважин на воду применяются
в основном центробежные насосы с
погружными электродвигателями. Выбираем
насосную установку ЭЦВ8-25-100, которая
состоит из центробежного насоса,
электродвигателя, токопроводящего
кабеля, водоподъёмного трубопровода,
оголовка устья скважины и системы
автоматического управления.
Характеристика насосной установки ЭЦВ8-25-100

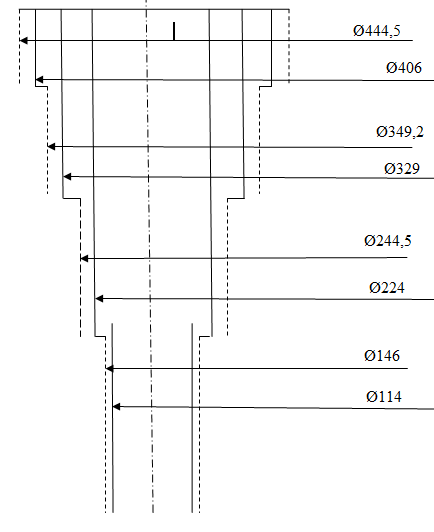

Конструкция скважины
Выбор бурового оборудования и инструмента
Для производства буровых работ выбираем буровую установку УРБ-2А2.

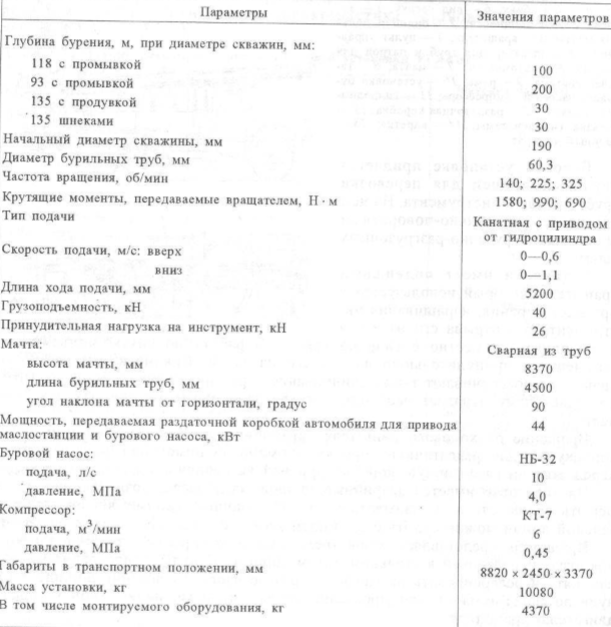

Характеристика установки УРБ-2А2
Выбираем насос НБ-125
Трубы бурильные ТБСУ-70
Инструмент для спуска и подъема бурильных труб и обсадных труб.
Ключи: КЦО-1, КЦН-3.
Аварийный инструмент:
1. Метчики ловильные: Д1, Д5.
Х
арактеристика
насоса НБ-125
Способ вскрытия водоносного горизонта
Процесс вскрытия водоносного пласта и его освоения являются решающим для получения высокопроизводительной долговечной скважины, как источника водоснабжения. Данный водоносный пласт по геологическим и гидродинамическим условиям залегания можно отнести к группе - Б-II-б. Рекомендуемый способ вскрытия пласта - вращательный с прямой промывкой. Технология вскрытия - технической водой.
Выбор бурового раствора
В качестве промывочной жидкости используем – техническую воду.
