Г(о)боу спо «Липецкий металлургический колледж»
Рассмотрено цикловой комиссией Автоматики и вычислительной техники |
Экзаменационный билет №6 |
Утверждаю Заместитель директора по учебной работе |
по МДК.01.02 Методы осуществления стандартных и сертификационных испытаний, метрологических поверок средств измерений, МДК.01.03 Теоретические основы контроля и анализа функционирования систем автоматического управления |
||
«____» __________ 201_г. |
специальность 220703 Автоматизация технологических процессов и производств (по отраслям) |
|
Председатель _________________ |
«____» ________201_г. |
Обязательная часть
1) Опишите сущность метода измерения давления, основанного на сравнении сил измеряемого давления с силами давления столба жидкости (ртути, воды) соответствующей высоты.
2) Опишите конструкцию и принцип действия емкостных уровнемеров. Что является чувствительным элементом данных средств измерения?

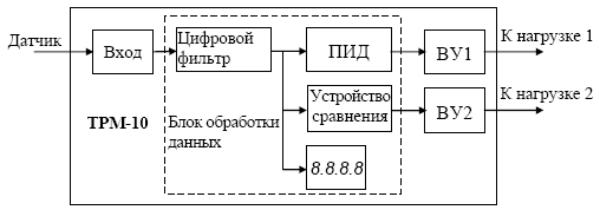

3) Опишите назначение, особенности и принцип работы схемы измерителя-ПИД-регулятор ТРМ-10.
Дополнительная часть

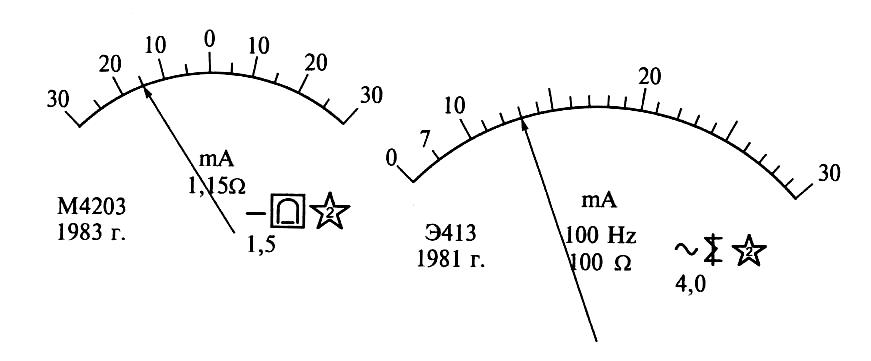

4) На рисунке представлена шкала измерительного прибора. Требуется:
а) расшифровать все символы, нанесенные на шкале прибора, и указать достоинства и недостатки;
б) рассчитать относительную погрешность измерения напряжения, равного 220 В;
в) определить значение измеряемого напряжения, соответствующего положению стрелки на шкале прибора.
Преподаватель______________Масловцева Надежда Юрьевна
Г(о)боу спо «Липецкий металлургический колледж»
Рассмотрено цикловой комиссией Автоматики и вычислительной техники |
Экзаменационный билет №7 |
Утверждаю Заместитель директора по учебной работе |
по МДК.01.02 Методы осуществления стандартных и сертификационных испытаний, метрологических поверок средств измерений, МДК.01.03 Теоретические основы контроля и анализа функционирования систем автоматического управления |
||
«____» __________ 201_г. |
специальность 220703 Автоматизация технологических процессов и производств (по отраслям) |
|
Председатель _________________ |
«____» ________201_г. |
Обязательная часть
1) Опишите сущность метода измерения давления, основанного на сравнении сил измеряемого давления с силами, развиваемыми при деформации упругих элементов (пружин, мембран, сильфонов).
2) Опишите конструкцию и принцип действия объемно-поглотительных газоанализаторов. Что является чувствительным элементом данных средств измерения?

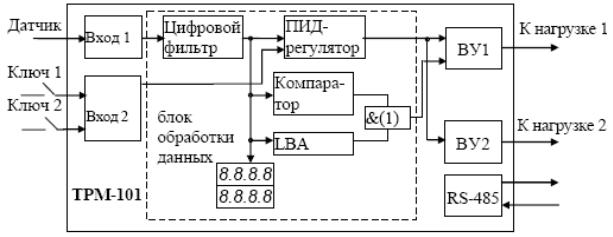

3) Опишите назначение, особенности и принцип работы схемы ПИД-регулятора с универсальным входом ТРМ-101.
Дополнительная часть
4) На рисунке представлена шкала измерительного прибора. Требуется:
а) расшифровать все символы, нанесенные на шкале прибора, и указать достоинства и недостатки;
б) рассчитать относительную погрешность измерения тока, равного 15 мА;
в) определить значение измеряемого тока, соответствующего положению стрелки на шкале прибора.
Преподаватель______________Масловцева Надежда Юрьевна
