Г(о)боу спо «Липецкий металлургический колледж»
Рассмотрено цикловой комиссией Автоматики и вычислительной техники |
Экзаменационный билет №4 |
Утверждаю Заместитель директора по учебной работе |
по МДК.01.02 Методы осуществления стандартных и сертификационных испытаний, метрологических поверок средств измерений, МДК.01.03 Теоретические основы контроля и анализа функционирования систем автоматического управления |
||
«____» __________ 201_г. |
специальность 220703 Автоматизация технологических процессов и производств (по отраслям) |
|
Председатель _________________ |
«____» ________201_г. |
Обязательная часть
1) Опишите сущность метода измерения температуры, основанного на термоэлектрическом эффекте.
2) Опишите конструкцию и принцип действия поршневых расходомеров. Что является чувствительным элементом данных средств измерения?

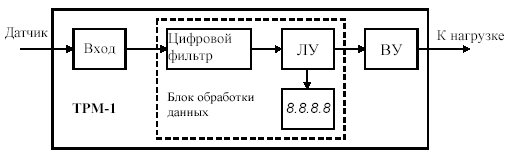

3) Опишите назначение, особенности и принцип работы схемы измерителя-регулятора ТРМ-1.
Дополнительная часть

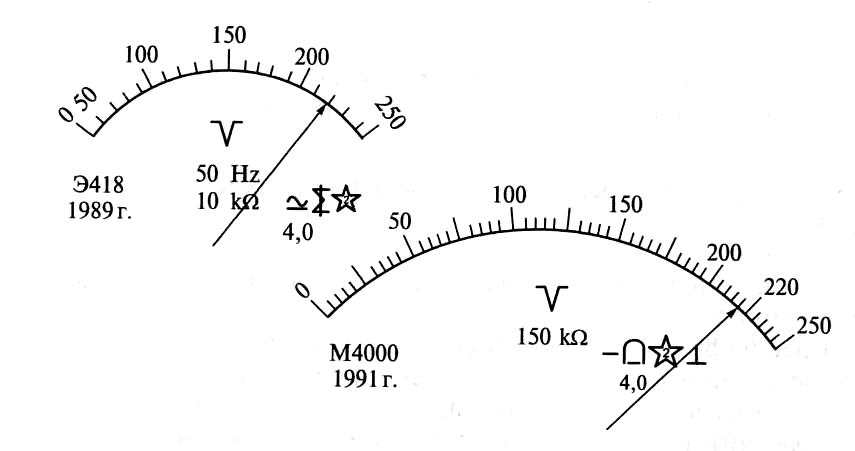

4) На рисунке представлена шкала измерительного прибора. Требуется:
а) расшифровать все символы, нанесенные на шкале прибора, и указать достоинства и недостатки;
б) рассчитать относительную погрешность измерения тока, равного 250 мА;
в) определить значение измеряемого тока, соответствующего положению стрелки на шкале прибора.
Преподаватель______________Масловцева Надежда Юрьевна
Г(о)боу спо «Липецкий металлургический колледж»
Рассмотрено цикловой комиссией Автоматики и вычислительной техники |
Экзаменационный билет №5 |
Утверждаю Заместитель директора по учебной работе |
по МДК.01.02 Методы осуществления стандартных и сертификационных испытаний, метрологических поверок средств измерений, МДК.01.03 Теоретические основы контроля и анализа функционирования систем автоматического управления |
||
«____» __________ 201_г. |
специальность 220703 Автоматизация технологических процессов и производств (по отраслям) |
|
Председатель _________________ |
«____» ________201_г. |
Обязательная часть
1) Опишите сущность метода измерения температуры, основанного на использовании электромагнитного излучения нагретых тел.
2) Опишите конструкцию и принцип действия термоэлектрических термометров. Что является чувствительным элементом данных средств измерения?

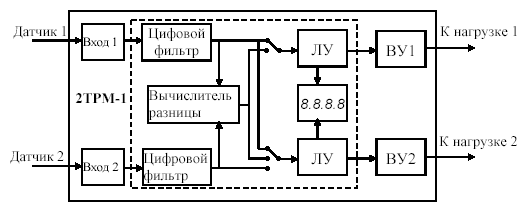

3) Опишите назначение, особенности и принцип работы схемы измерителя-регулятора 2ТРМ-1.
Дополнительная часть
4) На рисунке представлена шкала измерительного прибора. Требуется:
а) расшифровать все символы, нанесенные на шкале прибора, и указать достоинства и недостатки;
б) рассчитать относительную погрешность измерения напряжения, равного 220 В;
в) определить значение измеряемого напряжения, соответствующего положению стрелки на шкале прибора.
Преподаватель______________Масловцева Надежда Юрьевна
