6.2 Үш фазалы қысқа тұйықталу
Қалыпты жұмыс тәртібінде және ҚТ кезінде қысқыштарда 6.1суретінде көрсетілгендей симметриялы және мәні бойынша өзгеріссіз үш фазалық кернеу жүйесі сақталады.

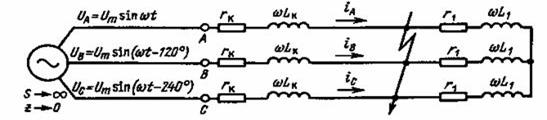

6.1 Сурет – Кернеуі өзгеріссіз шина жүйесінен (шектеусіз қуат көзі) қоректенетін үш фазалы симметриялы тізбек
Қысқа тұйықталу кезінде тоқ пен кернеу арасындағы кернеу өзгерді, ал тоқтар артады. Қысқа тұйықталу торапты екі бөлікке бөледі: оң жағы, r1 және х1 = ωL1 кедергілермен, және сол жағы, қорек көзі және ҚТ тізбегінде rк және xк= ωLк кедергілері бар.
Тізбектің оң бөлігі ҚТ шунтталады және тізбектегі тоқ индуктивтілікте L1 жиналған магнитті өріс энергиясы, активті кедергіде r1 бөленітін жылуға өткенше ұсталынып тұрады . Бұл тоқ мәні қалыпты режім тоқ мәнінен артпайды және нөлге дейін ақырын сөніп, қондырғыға қауіп тудырмайды.
Тізбектің сол жақ бөлігінде тәртіптің өзгеруі, индуктивтілігі Lк бар кезінде қорек көзі бар және келесі өрнекпен сәйкес өтпелі процесте болады.
мұнда u және i – тоқ пен кернеудің сәйкесті лездік мәні.
Өрнектің шешімі келесіні береді;
мұнда Um –кернеу көзінің фазалық амплитудалық мәні;
Zk – ҚТ тізбек бөлігіне қосылған кедергі;
α- t = 0 моментіндегі кернеу көзінің фазалық бұрышы;
φк – сол фазаның кернеу көзіне салыстырмалы ҚТ тізбегіндегі тоқ ығысу бұрышы ;
Та – ҚТ тізбегіндегі келесі өрнекке тең уақыт тұрақтысы
.
Толық ҚТ тоғы екі құраушыдан құралады.
Еріксіз құраушысы периодикалық сипаттамада болады оның жиілігі, кернеу көзінің жиілігіне тең болады және ҚТ тоғының периодикалық құраушысы деп аталады.
28
мұнда In,m – тоқтың периодикалық құраушысының амплитудалық мәні.
Ерікті құраушы апериодикалық өзгеру сипаттамасын құрайды
.
Әрбір фазадағы ҚТ тоғының бастапқы мәні апериодикалық құраушыларының бастапқы мәні t = 0 уақыт моменті үшін анықталады.
.
Егер ҚТ моментінде кернеу нөлдік мәннен өткен (а = 0) жағдайда , тоқтың максималды мәні iа,0 болады және тізбектегі тоқ ҚТ –ға дейін жоқ болады, яғни. i(0) = 0. Бұл кезде 6.2 суретінде көрсетілгендей iа,0 = In,m болады.
Толық тоқтың максималды лездік мәні ҚТ процесі басталғаннан кейін 0,01 с өткен соң пайда болады, соққы тоғы деп аталып iу болып белгіленеді:
мұнда kу – тұрақты уақыттан тәуелді, соққы коэффициенті

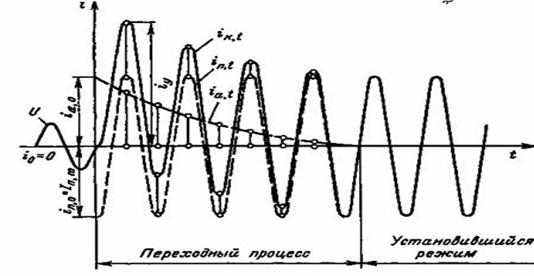

6.2 Сурет - Кернеу өзгермейтін шинадан қоректенетін ҚТ тізбегіндегі тоқтың апериодикалық құраушысының максималды мәнінің өзгеруі
Өтпелі процесс апериодикалық құраушылар өшкеннен кейін аяқталады және ары қарай ҚТ-дың толық тоғы оның периодикалық құраушыларына тең болады.
Генератор шықпасындағы кернеу номиналдыдан 0,85-0,9 төмендесе, генератордың қоздыруын шекті мәнге дейін арттыруды қамтамассыз ететін қоздыру жеделдетуі іске қосылады. Осындай жағдайда, ҚАР ЭДС генератор ЭҚК-нің магнитті қоздырылу ағынын Фf өзгертеді ал сәйкесінше ҚТ тоғы да өзгереді. Барлық ҚАР шамалы кешігумен қосылады. Бұл әрекеттің әсерінен ҚАР ,ҚТ пайда болуынан бірнеше уақыт өткен соң іске қосыла бастайды.
