4.2 Қоздыруды автоматты реттеу (қар- арв)



ҚАР-дің  негізгі элементтерінің бірі  қоздыруды  жеделдету болып  табылады, оның принциптік  сұлбасы 4.3 суретте  көрсетілген.

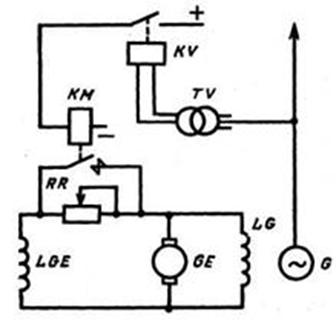

4.3 Сурет- Релелік жеделдету  сұлбасы

Кернеудің мәні  едәуір  төмендегенде минималды  кернеу  релесіKV түйіспелерін тұйықтайды және  еселеу  контакторын  КМ  іске  қосады, ол  қосылып, қоздырғыш   тізбегіндегі шунттаушы реостаттың   кедергісін RR тұйықтайды.

Қалыпты тәртіпте  жүктеме  өзгергенде кернеуді  автоматты   реттеу  үшін  кернеу  түзеткіші  бар компаундтау құрылғысы  қолданылады, сұлбасы 4.4 суретінде  келтірілген. «Компаундтау» термині машинаның  статор тоғына тәуелді  қоздыру  тоғын  автоматты реттеуді білдіреді. Тоқ  трансформаторларының  екіншілік  орамдары ТА аралық  трансформаторға  Т және  компаундтау  тоғын  LGE қоздыру  орамына берместен  бұрын  түзеткішке VD₁ қосылған. Олармен біруақытта  статор  кернеуі  бойынша  реттеу  іске  асырылады.

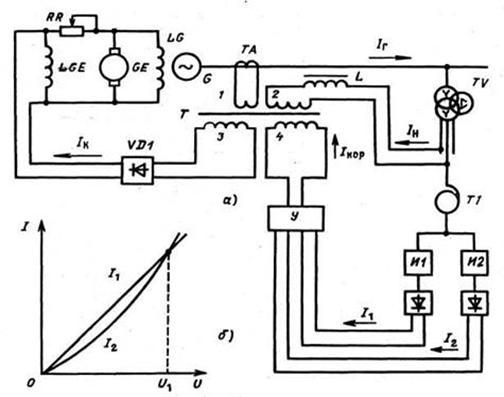

4.4 Сурет – Сәйкестік (пропорционал-ды) әрекетті генератордың ҚАР сұлбасы





Реттеуші  импульсті  кернеу бойынша енгізу  үшін , трансформатор Т (магниттелетін  әмбебап трансформатор) 2 және 4 орамаларымен  жабдықталған. 2 орамадағы  тоқ  U_Г -на пропорционалды  болады.  Таза  активті  жүктемеде 1 және  2 орамалар  МҚК(МДС)  өзара 90^о-қа жылжытылған, генератордың  таза  реактивті  жүктемесінде  олар  фаза  бойынша  сәйкес  келеді. Соның  салдарынан , компаундтау  тоғы I_Г және  U_Г өзгерістер  шамасында , cosφ  төмен  болған  сайын немесе  генератордың  реактивті жүктемесі жоғары  болған  сайын,  жоғары  болады, - бұл фазалық компаундтау  деп  аталады, ол  кернеуді  неғұрлым  тура  шамасында ұстап  тұрады.

4 орамы  арқылы магниттелу  Т компаундтау  тоғын  ақырғы рет   U_Г –на берілген  кернеу  бойынша  кернеу  түзеткіші  көмегімен   түзету жүргізіледі. Жалпы  жағдайда  кернеу  түзеткішінің  құрамына  өлшегіштік И₁ және И₂, элементтері кіреді, олар  кернеу  трансформаторының  тізбегіне TV ұстап тұратын автотрансформатор Т1 арқылы    қосылады.



4.3 Күшті әрекетті реттегіштер

Күшті әрекеттілікті  ҚАР құрылғысы реттеу параметрлерінің  өзгеру  жылдамдығына, және де  оның  үдеуіне әсер  етеді. Қоздыру кернеуінің

өзгеруінің жоғары  жылдамдылықтығы және қоздырғыштың төбелік  кернеуінің мәні генератордың  параллелді жұмысының  тұрақтылығын  едәуір  арттыруды  қамтамасыз  етеді .

4.5 суретінде  көрсетілгендей сұлбаның  өлшеуші жағына, кернеу  (БИН) және  жиілік (БИЧ) өлшеу  блогы кіреді. БИН блогы алдын ала қосылған  элементі  БКТ болады, онда өлшенетін  кернеудің  генератор тоғының реактивті  құраушыларына  тәуелді  автоматты түзетілуі  болады.  БКТ –дан кейін белгі өлшеуіш  элементтерге  келеді ∆U (кернеу  ауытқу) және U’ (кернеу  туындысы), шықпасы көрсетілген  шамаларға пропорционалды  болады. БИЧ блогы шықпалары ∆f және  f  пропорционалды өлшеуіш  элементтерден  тұрады.

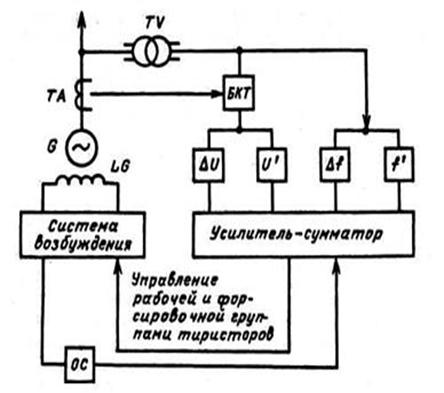

4.5 Сурет– Күшті әрекетті ҚАР құрылымдық  сұлбасы



 Күшейткіш – қосқыш  екі  каскадты магнитті күшейткіштерден  тұрады. Олардың  шықпалық белгілері  жұмысшы және жеделдетілген  тиристорлар топтарына жылдам әрекетті қоздыру жүйесін (орындаушы  элемент)  басқаруға  бағытталады.



№5 дәріс. Автотрансформаторлардың   жұмыс  тәртібі



Дәрістің  мазмұны:

- автотрансформатордың   жұмыс  тәртібінің  ерекшеліктері .

Дәрістің  мақсаты:

- автотрансформатордың   жұмыс  тәртібін  меңгерту.
