9. Күрделі тұйықталған тораптарды есептеу кезінде қандай түрлендірулер орын алуы мүмкін?

Тұйықталған торапта Т_ср.вз - ді барлық түйіндердің Р_i және Т_iнб бойынша өте жуықтаумен анықтауға тура келеді. Тұйықталған торапта форма коэффициентін тораптың әр айланы үшін басқа тәсілмен өрнекпен табылуы мүмкін:

k_ф =

мұнда k_мин тораптың осы айландағы ең аз жүктеменің ең үлкеніне қатынасы болады:

k_мин = или k_мин =

10–110 кВ тораптары жүктемесінің іс жүзіндегі графиктерінің мәліметтері бойынша форма коэффициенті k_ф 1,05 ...1,15 аралығында болады.

Осы әдістеме кернеуі 110 кВ және жоғары тұйықталған тораптарда электрэнергия шығындарын бағалау үшін пайдаланылуы мүмкін. Бірақ оның қолданылуы шығындардың өзгеруін бағалағанда оларды төмендетудің әртүрлі жолдарын қарастырғанда шектеледі.

10. Желідегі қуат және энергия шығыны қалай анықталады?

11. Электр жүйесінде активтік қуат балансы қандай құраушылардан тұрады?

Желі бойымен актив қуаттың берілуі кернеудің және токтың қорытқы толқындарының қозғалысы есебінен жүзеге асады. Әрі тура, әрі кері толқында өзімен бірге актив және реактив қуатты тасымалдау. Реал желілерде қуатты тасымалдау оның шығынымен үйлесіп тұрады, бұл ток пен кернеудің қорытқы толқынының желі бойымен  жылдамдығымен қозғалғанда амплитудасының өзгерісін туғызады. Актив қуаттың минимал шығынын, яғни ПӘК максимал мәнін, ететін режим құлама және ұштан шағылған толқындардын нақты қатынасында арнайды, яғни натурал қуат шамасына тең болмайтын және желінің ұзындығының және параметрлерінің функциясы болыптабылатын актив қуаттың белгілі бір шамасында орнайды.

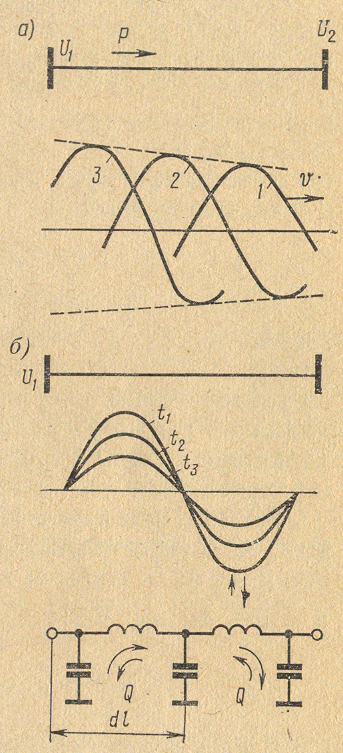

10 - сурет

а – актив қуатты желі бойымен тасымалдау ток пен кернеудің қорытқы толқындардардың қозғалуы, б – еркін жүру жолының толқын пульсациялары, реактив қуаттпен айырбастыруы

12. Тораптарда кернеуді реттеудің қандай тәсілдері және әдістері бар?

Алғашқы деректер болатын қорек көзінің берілген кернеуі U_A және алдыңғы кезеңде тораптың әр айланының басында табылған қуаттар.

Буын басының дерктері бойынша тораптың бас айланының тогын анықтайды

Бас айландағы кернеудің құлауын есептейді

немесе бас айланның ағыны арқылы анықталатын осы шаманы

I_a1 тогының көрсетілген бағытына сәйкес 1 түйіндегі кернеуді табады

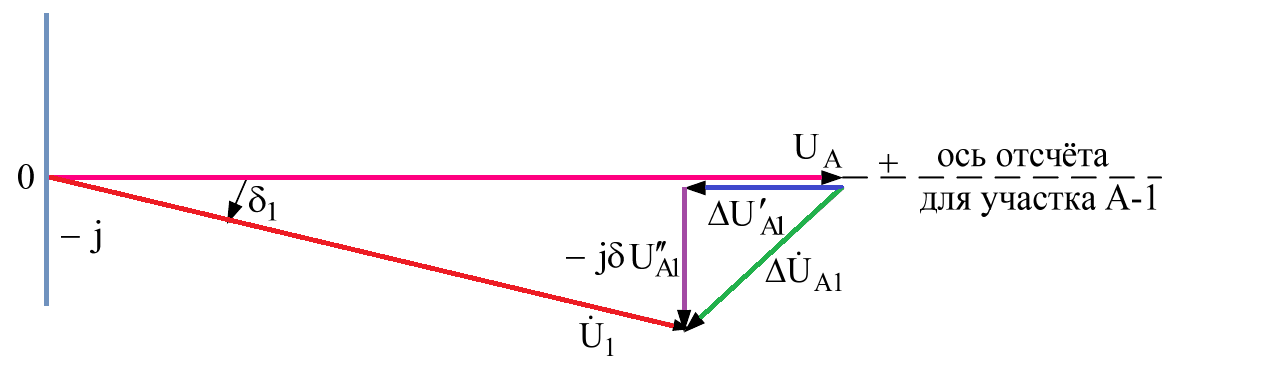

Тораптың бас айланы үшін кернеулердің векторлық диаграммасы

13. Екі ағын бөлім нүктесі бар сақиналық тораптар қалай есептеледі?

14. Электр тораптарында сымдардың қимасын таңдау қалай жүргізіледі?

15. Тұтынушыларды электрмен жабдықтаудағы үзілістен болатын шығын шамасы қалай анықталады?

16. Аудандық электр торабынын «алдындағы берілгендер» бойынша есептеу алгоритмін келтіріңіз? (?)

Т орап басындағы кернеу U_А (А қорек нүктесінде) және толық қуаттар Si (немесе активтік қуаттар P_i және қуат и значения коэффициентінің мәндері cosφ_i ) берілген. Барлық түйіндердегі кернеулерді және торап тармақтарындағы ағын таралуын анықтау керек. Алдындағы жағдайдай есеп қорек көзінен ең қашық 3 түйіннен басталады, ондағы кернеу белгісіз. Сондықтан түйіндегі ток

күтілетін (бастапқы) кернеудің жуықтауы U₃⁽⁰⁾ арқылы анықталады. Жуықтап токтан тәуелді қуаттың шығындарын және торап айландарындағы кернеудің құлауын табады. Есепті екі кезеңде тізбектелген жуықтаулар әдісімен жасайды (итерациялар әдісімен). Қарастырылатын электр торабы режимінің параметрлерін есептеу реттілігін келтіреді. 2–3 айланның басында (трансформатор орамдары кедергілерінің кірмесінде) қуатты есептейді:

3 2 түйіннің шунттарында қуаттарды (шығындарды) табады:
