  1. Аудандық тораптарды «соңындағы берілгендер» бойынша есептеу тәртібін келтіріңіз. ?

Тіректі алғашқы деректер болатындар торап соңындағы кернеулер U3 және түйіндердегі жүктемелер S1 және S3. Бұл жағдайда қорек көзінен ең қашық түйіндегі токты дәл анықтауға болады: бұл тізбектеп жасалынатын біртипті есептердің бір сериясының нәтижесінде электр режимінің параметрлерін нақты анықтауға мүмкіндік береді. Есеп бір кезеңде тораптың соңынан (3 нүкте) оның басына (А қорек көзі) айланнан айланға кезектесіп өтіп жасалынады. Мұнда кернеудің құлауларын, әр айландағы қуаттың шығындарын, ал олар арқылы жақын түйіндегі кернеуді және айланның ағын таралуын анықтайды. Қуаттың активтік және реактивтік шығындары

2. Трансформаторлар мен автотрансформаторлардағы қуат және энергия шығыны қалай анықталады?

Электрберіліс желілерінде және трансформаторларда бос жүріс шығындары және жүктемелік шығындар бар. Бос жүріс шығындары торап айланының жүктемесінен тәуелді емес және оларға кернеулер режимі әсер етсе де тұрақты деп қабылданады.Трансформаторларда бос жүрістің энергия шығындары формуламен анықталады ΔWх =∆РхТт мұнда ΔРх – бос жүріс қуатының шығындары; Тт – трансформатордың есептік кезеңдегі жұмыс уақыты. АЖ – гі бос жүрістің энергия шығындары көбінесе тәж шығындарынан және оқшауламалардағы ақыба токтардың шығындарынан тұрады. Тәжге кететін шығындар сым қимасының ауданынан, жұмыс кернеуінен, фаза қиыстырмасы және ауа – райы түрінен тәуелді (жақсы, құрғақ қар, ылғалды, аяз). Энергия шығындарын тәжірибе жолымен табатын қуат шығындарының негізінде, тиісті аймақтағы ауа – райының әр түрінің ұзақтығын ескеріп, анықтайды. На потери мощности от токов утечки по изоляции, которые находятся в пределах 0,5 – 1 мА аралығындағы оқшауламадағы ақыба токтардың қуат шығындарына оқшаулағыштардың ластану дәрежесі, ауа – райының түрі және желінің 1 километріндегі тіректердің саны әсер етеді. Тораптың элементінде Т уақытындағы өзгеріссіз активтік кедергідегі R және U кернеуіндегі электрэнергияның жүктемелік шығындарын анықтауға болады

ΔW = 3R =

3. Электр тораптарында қандай реактивтік қуат көздері бар?

Реактив қуатты өзгертіп, ұштарында кернеулердің ығысу бұрышының l бұрышына тең немесе тең емес етіп өзгертуге болады. Бұны диаграммадан көруге болады (13 - сурет) және ол (2.7) формуласына сәйкес. Беріліс басындағы және соңындағы кернеулердің бұрышы үшін өрнегін аламыз

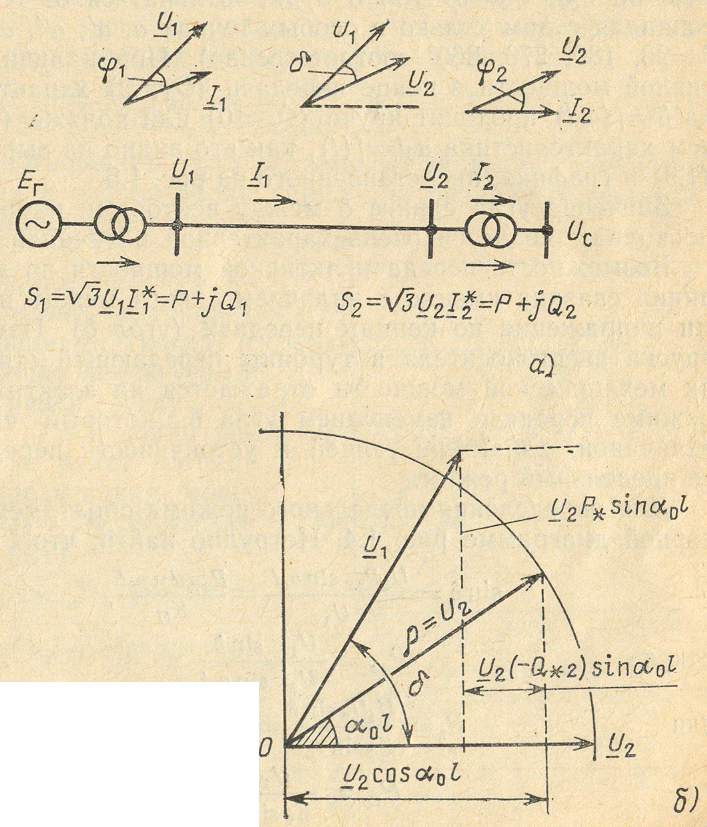

13 – сурет. Электр беріліс жұмыс істеуінің түсініктемесі

а – электр беріліс схемасы және токтар мен қуаттардың қабылданған бағыттары; б – векторлық диаграмма(2.9)-тен Р2 қуаттың өзгермейтін мәнінде бұрышы беріліс желісінің l ұзындығына тәуелді өзгереді. Мұны график түрінде бейнелейік, яғни =f(l) тәуелділігін сызайық (14-сурет).Натурал қуатты беру кезінде *=1) бұрышы әр қашан l бұрышына тең, егер Q2=0, яғни желі соңында тек актив қуат берілсе.Натурал қуатқа тең емес қуатты бергенде, бірақ Q2=0 болса, бұрышы l-ге тең емес, ол онымен тек ерекше нүктемелерде тениді:  / // /// (сәйкес 9   0 болғанда).Беріліс соңындағы реактив қуат бар болғанда Q2 l=f(l) сипаттамасына қарағанда f (l) сипаттамасы тік (Q2<0) немесе көлбеу(Q2>0) боп өтеді.
