Расчет режимов резания при фрезеровании
Параметрами режимов резания при фрезеровании являются глубина резания, подача и скорость резания
1. Глубина резания t, мм – толщина слоя материала, снимаемого за один проход.
2. Подача – перемещение заготовки относительно оси фрезы.
При фрезеровании различают три размерности подачи:
1 – подача на один зуб фреза Sz мм/зуб – перемещение заготовки за время углового поворота фрезы на один зуб;
2 – подача на один оборот фрезы Sо мм/об;
3 – минутная подача Sм мм/мин.
Все эти подачи связаны зависимостями:
,
где z и n - соответственно число зубьев и частота вращения фрезы.
4. Скоростью резания V, при фрезеровании называется окружная скорость периферийных точек режущих зубъев фрезы. При заданной частоте вращения фрезы n скорость резания определяется по формуле,
м/мин
где D - диаметр фразы, мм.
.
7. При определение основное (технологическое) время обработки, пользуются расчетными схемами, представленными на рис. 67.

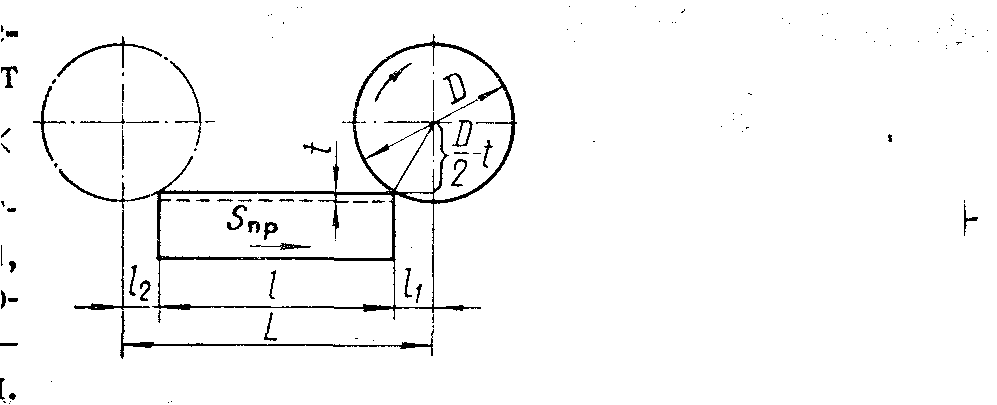

Рис. 67. Схема для определения длины рабочего хода при фрезеровании
Основное время to при плоском фрезеровании цилиндрической фрезой определяется по формуле
мин,
(8)
где Lp.x – расчетная длина фрезерования, мм; i – число проходов фрезы; Sm – минутная подача фрезы, мм/мин (см. формулу (7)).
Расчетная длина фрезерования (рабочий ход)
Lp.x. = l + l1 + l2,
где l – длина обрабатываемой поверхности; l1 и l2 – величины врезания и перебега фрезы.
При цилиндрическом фрезеровании величину врезания определяют следующим образом (рис. 67)
мм;
(9)
Величина перебега фрезы l2 = 2–5 мм.
Контрольные вопросы
В чем сущность процесса фрезерования? Какие движения получают инструмент и заготовка при фрезеровании?
В чем отличительные особенности процесса фрезерования?
Почему при черновой обработке применяется встречное фрезерование, а при чистовой - попутное?
Назовите основные типы фрез.
Какие виды работ выполняются на фрезерных станках?
Какие применяют способы крепления заготовок при фрезеровании
Какие виды работ можно выполнить торцевыми фрезами?
Какие фрезерные работы можно выполнить дисковыми двухсторонними и трехсторонними фрезами?
Какие виды работ можно выполнить концевыми фрезами?
Что является элементами режима резания и как они определяются?
Варианты заданий
-
Номер варианта
Материал заготовки
Материал фрезы
Толщина заготовки до обработки H, мм
Толщина заготовки после обработки h, мм
Длина заготовки l, мм
Диаметр цилиндрической фрезы D, мм
Подача на оборот S, мм/об
Скорость резания V, м/мин
Сталь
Т5К10
16
14
48
50
0,1
120
Сталь
Т5К10
22
18
40
55
0,2
140
Чугун
ВК8
18
15
32
70
0,4
70
Алюм.
Р6М5
40
35
80
60
0,3
200
Чугун
ВК8
12
10
30
45
0,3
60
Сталь
Т5К10
23
20
55
75
0,4
130
Чугун
ВК8
32
28
70
80
0,5
90
Алюм.
Р6М5
20
18
65
48
0,3
220
Чугун
ВК8
19
15
60
65
0,4
80
Сталь
Т5К10
15
12
45
85
0,5
100
Сталь
Т5К10
54
52
80
75
0,5
140
Сталь
Т5К10
45
42
96
80
0,3
120
Чугун
ВК8
62
58
68
48
0,4
60
Алюм.
Р6М5
30
26
62
65
0,5
200
Чугун
ВК8
56
54
74
55
0,4
70
Сталь
Т5К10
42
38
106
70
0,5
100
Чугун
ВК8
85
81
98
60
0,3
80
Алюм.
Р6М5
40
34
70
45
0,4
220
Чугун
ВК8
70
66
86
75
0,5
75
Сталь
Т5К10
38
35
60
80
0,5
150
Чугун
ВК8
56
54
100
48
0,3
85
Алюм.
Р6М5
68
65
96
65
0,4
180
Сталь
Т5К10
75
72
120
85
0,5
120
Алюм.
Р6М5
48
44
84
75
0,2
210
Сталь
Т5К10
64
62
98
80
0,4
130
Сталь
Т5К10
52
48
80
48
0,3
140
Чугун
ВК8
60
55
90
65
0,3
75
Алюм.
Р6М5
56
52
78
85
0,4
190
Сталь
Т5К10
48
46
65
75
0,5
130
Чугун
ВК8
84
80
88
70
0,3
80
