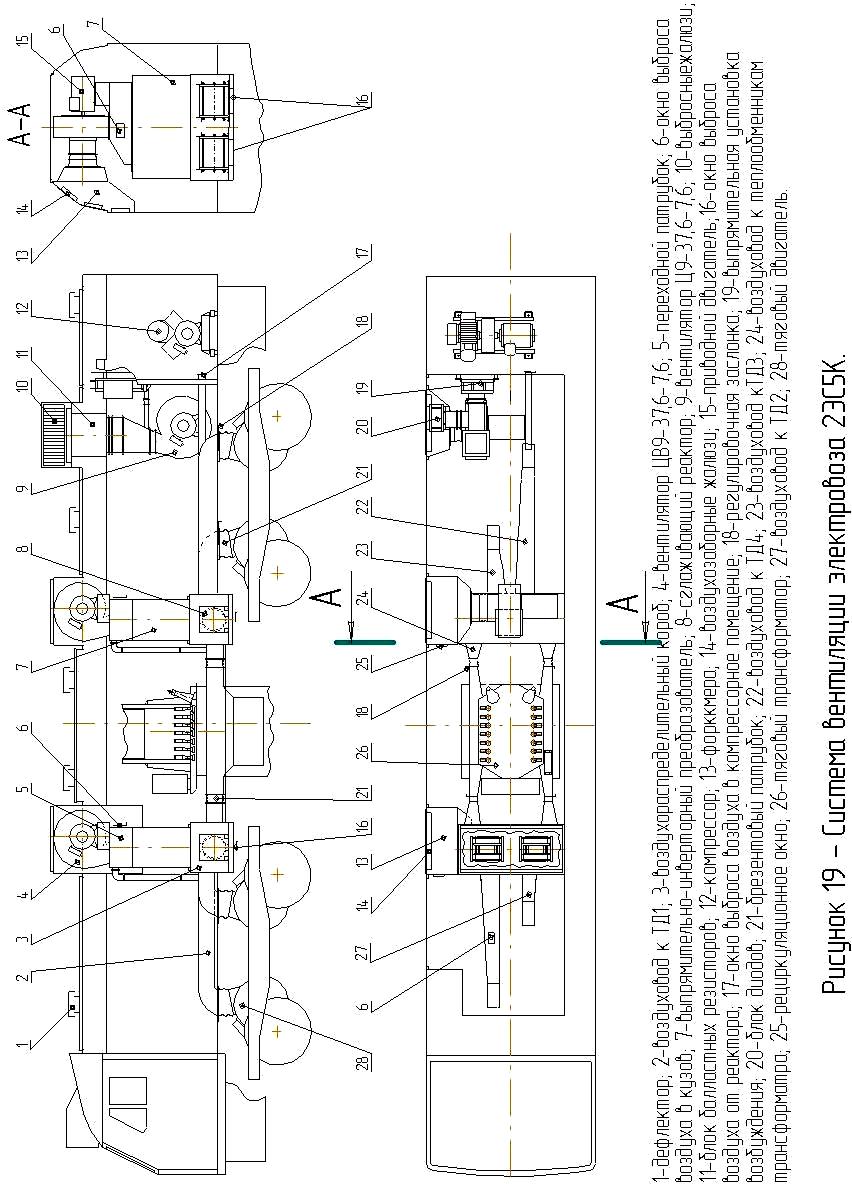

- •3. Система вентиляции

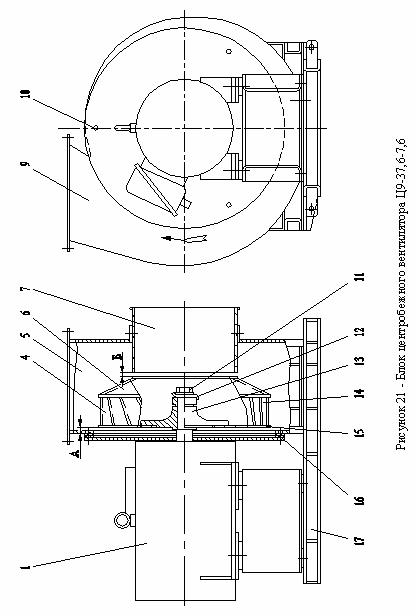

- •4 Вентиляторы

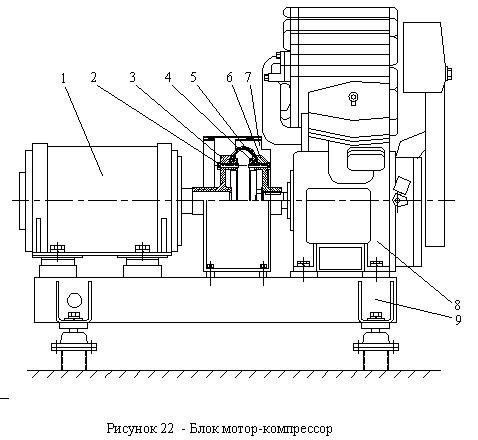

- •5 Блок мотор-компрессор Техническая характеристика
- •6 Санитарный узел и умывальник
- •7 Инструмент и принадлежности
- •Лист регистрации изменений
7 Инструмент и принадлежности
Комплект инструмента и принадлежностей электровоза состоит из слесарно-монтажного инструмента общего применения (ключи гаечные, отвертки, плоскогубцы и т.д.), специальных ключей и принадлежностей.
Часть этого комплекта, которая может быть использована локомотивной бригадой в пути следования, размещается следующим образом:
- слесарно-монтажный инструмент первой необходимости и переносной светильник для временного освещения мест производства работ с недостаточной освещенностью – в переносном инструментальном ящике, в кабине машиниста;
- сигнальные принадлежности (фонарь ФЭСО, сигнальные флажки красного и желтого цвета), принадлежности для индивидуальной защиты персонала от поражения электрическим током (диэлектрические перчатки и коврики), аптечка – в шкафу для одежды в кабине машиниста;
- два бытовых термоса – в кабине машиниста, в левом углу за креслом помощника;
- холодильник «Вояж» (переносной) – в кабине машиниста;
- слесарно-монтажный инструмент, сменные запасные части, предохранители, сигнальные лампы – в стационарном ящике для инструмента (установлен в проходном коридоре I секции на стенке кузова);
- штанги для заземления контактного провода - по одной в каждой секции (одна часть штанги с проводом установлена под кузовом, вторая часть с изолятором – в проходном коридоре на стенке кузова);
- штанга для заземления главного ввода, штанга изолирующая для отключения разъединителей тяговых двигателей – по одной в каждой секции (в проходном коридоре на стенке кузова);
- углекислотные огнетушители ОУ-3 – по четыре штуки на каждой секции (один в кабине машиниста, три – в торцевой части кузова секции).

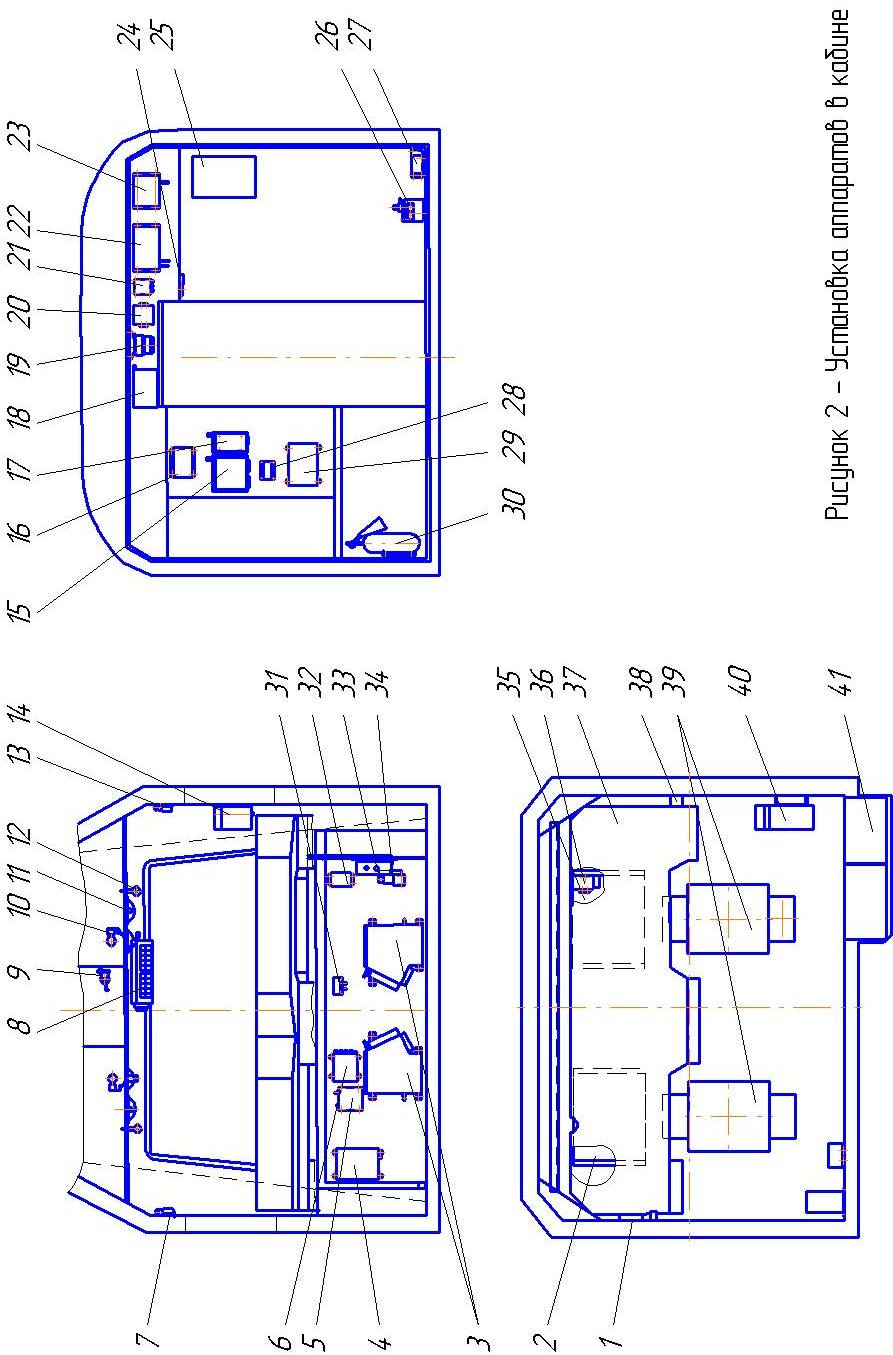

Пояснительные данные к рисунку 2
Позиция на рис. |
Обозначение по схеме |
Наименование |
|
А21 |
Блок управления АГС8.10М2 |
|
|
Ограждение |
|
Е3,Е4 |
Калорифер |
|
А37 |
Блок питания подсветки |
|
ВА5 |
Динамик Д – ЛБПП |
|
А77 |
Блок БСИ |
|
S119 |
Рукоятка бдительности |
|
A23 |
Блок сигнализации |
|
R41,R42 |
Сопротивление балластное |
|
|
Корпус подсветки документов |
|
|
Светильник СЖ6 |
|
|
Светильник транспортный СЗСЛ |
|
S117 |
Рукоятка бдительности |
|
A53 |
Прибор ТСКБМ – П |
|
A61 |
Блок радиооборудования |
|
A51 |
Блок управления БУЗТ |
|
A69 |
Приемопередатчик |
|
A92 |
Табло сигнальное |
|
SK41 |
Извещатель пожарный |
|
BA4 |
Громкоговоритель |
|
SK1 |
Датчик реле температуры электронный Т419 |
|
A93 |
Устройство связи локомотивов |
|
A97 |
Устройство сигнализации и пуска |
|
R50 |
Термопреобразователь сопротивления |
Пояснительные данные к рисунку 2
Продолжение
Позиция на рис. |
Обозначение по схеме |
Наименование |
|
|
Коробка для фотосхем |
|
A121 |
Омыватель электрический |
|
|
Коробка под термоса |
|
A70 |
Адаптер |
|
A90 |
Прибор приемно-контрольный пожарный |
|
|
Огнетушитель |
|
U89 |
Панель диодов |
|
A48 |
Блок регистрации |
|
A56 |
Блок ТСКБМ-К |
|
HA1 |
Свисток электропневматический |
|
|
Ограждение |
|
S29 |
Педаль |
|
|
Пульт управления |
|
SP6 |
Датчик реле давления |
|
|
Кресло КЛ 7500М.О |
|
A67,У25 |
Клапан электропневматический |
|
|
Шкаф для одежды |

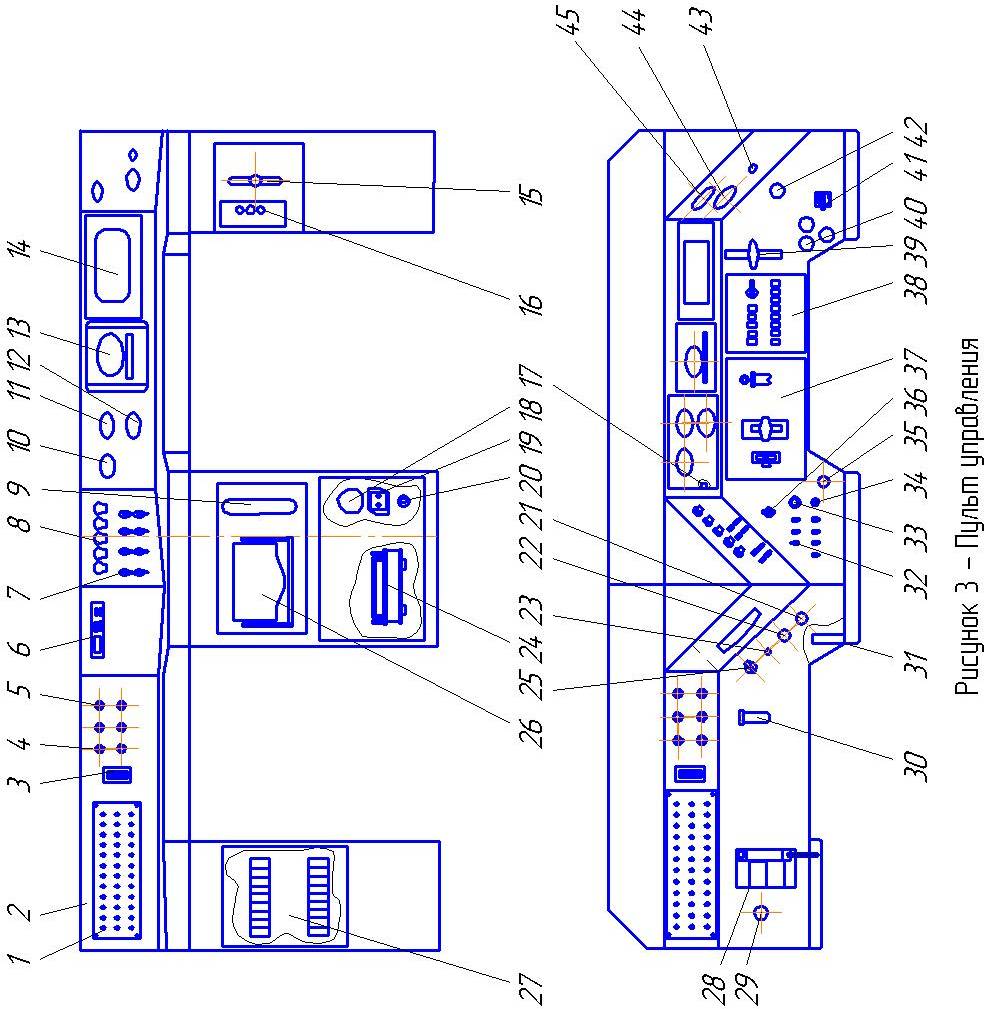

Пояснительные данные к рисунку 3
Поз. |
Обозначение по схеме |
Наименование |
|
S5÷S8,S15,S18,S30,S31, S37,S39÷S44,S45÷S47, S51,S53,S61÷S64,S78, S82,S83,S85÷S90 |
Тумблер ПТ 26 |
|
|
Пульт управления |
|
A49 |
Блок БИЛ – В – ПОМ |
|
R80 |
Резистор балластный |
|
S101÷S104,S121 |
Выключатель КЕ-011 |
|
A107 |
Пульт машиниста |
|
S33÷S36,S71÷S74 |
Тумблера |
|
H1÷H5 |
Лампы |
|
BA2 |
Микротелефон |
|
PA1 |
Амперметр |
|
PA2 |
Амперметр |
|
PV1 |
Вольтметр |
|
A47 |
Блок БИЛ-УТ |
|
A78 |
Блок индикации |
|
|
Кран резервного управления |
|
SB1 |
Пульт управления |
|
SQ6 |
Блокировка электрическая |
|
X11 |
Розетка |
|
X41 |
Розетка |
|
SA2 |
Переключатель ПК 16 |
|
S27 |
Кнопка КЕ – 021 |
|
S28 |
Кнопка КЕ - 021 |
Пояснительные данные к рисунку 3
Продолжение
Поз. |
Обозначение по схеме |
Наименование |
|
SA8 |
Переключатель |
|
E21 |
Электроплитка |
|
SA7 |
Переключатель ПК 16 |
|
A68 |
Пульт управления ПУ – ЛП |
|
|
Блок автоматов |
|
A63,BA3 |
Пульт управления с микротелефоном |
|
SQ4 |
Клапан аварийного экстренного торможения |
|
|
Зажим под документы |
|
|
Блок управления нагрева стекол |
|
S3,S4,S54÷S56,S79,S81 |
Тумблеры |
|
S9 |
Кнопка |
|
R36 |
Резистор |
|
S115 |
Рукоятка бдительности |
|
R79 |
Резистор |
|
SM1 |
Контроллер машиниста |
|
S20 |
Блок выключателей |
|
SM3 |
Контроллер крана машиниста |
|
S57÷S59 |
Выключатель КЕ – 021 |
|
SQ1 |
Выключатель цепей управления |
|
SQ3 |
Клапан аварийного экстренного торможения |
|
S23 |
Выключатель КЕ – 021 |
|
MH2 |
Манометр МП2 - 10 |
|
MH1 |
Манометр МП2 - 16 |

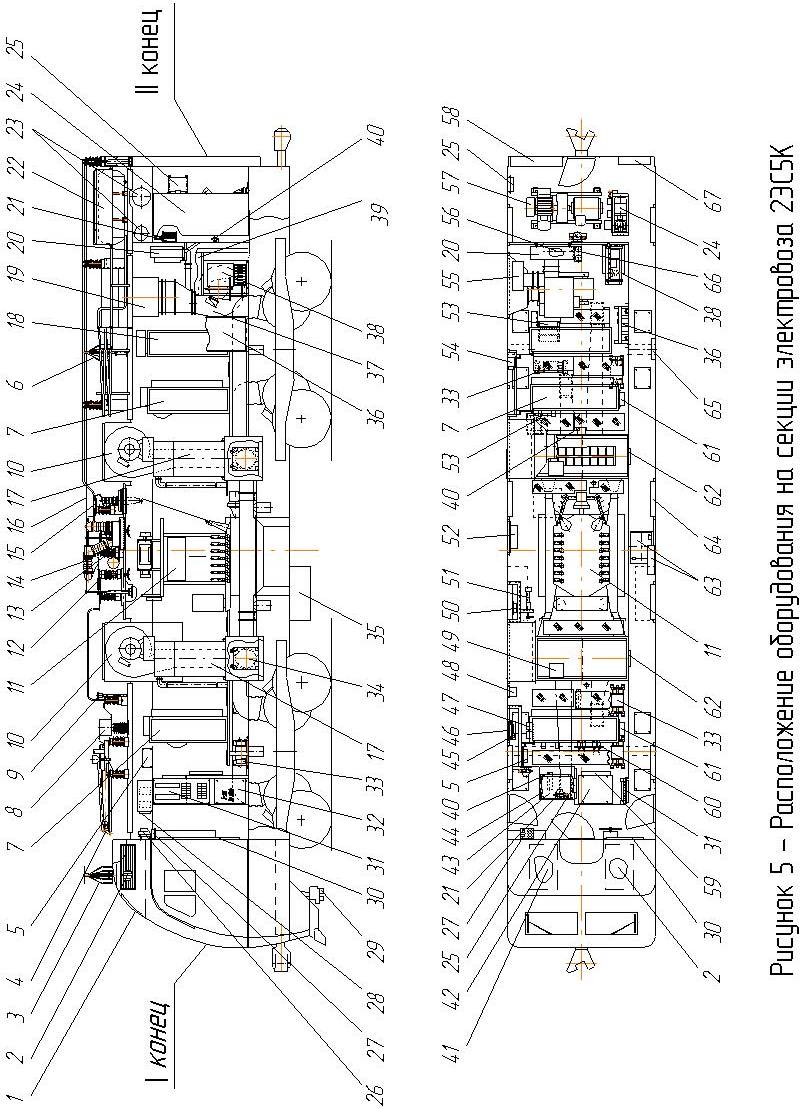

Пояснительные данные к рисунку 5
Поз. на рисунке |
Обозначение по схеме |
Наименование |
Кол. |
1 |
|
Прожектор |
1 |
2 |
А57 |
Блок охлаждения кондиционера лев. |
1 |
3 |
W1 |
Радиоантенна УКВ диапазона |
1 |
4 |
ХА1 |
Токоприёмник |
1 |
5 |
A120 |
Преобразователь питания стеклоочист. |
1 |
6 |
W6 |
Антенна РК (из к-та КЛУБ-У) |
1 |
7 |
- |
Блок силовых аппаратов |
2 |
8 |
L1 |
Дроссель помехоподавления |
1 |
9 |
W5 |
Антенна АУУ-1Н (из к-та КЛУБ-У) |
1 |
10 |
M11,M12 |
Блок центробежного вентилятора |
2 |
11 |
- |
Блок тягового трансформатора |
1 |
12 |
QS1,QS2 |
Разъединитель |
2 |
13 |
F1 |
Ограничитель перенапряжений |
1 |
14 |
QF1 |
Выключатель ВОВ-25А |
1 |
15 |
Z1 |
Фильтр для защиты от радиопомех |
1 |
16 |
|
Радиоантенна КВ диапазона |
1 |
17 |
U1,U2 |
Преобразователь ВИП-4000М |
2 |
18 |
- |
Блок 8 |
1 |
19 |
R10 |
Блок балластных резисторов ББР-64 |
1 |
20 |
U3 |
Блок ВУВ-24 |
1 |
21 |
SA3,SA5,SA6 |
Переключатель блокировочный |
3 |
22 |
- |
Гл. резервуары пневмосистемы |
3 |
23 |
- |
Вспом. резервуары пневмосистемы |
2 |
24 |
- |
Блок пневматического оборудования |
1 |
Пояснительные данные к рисунку 5 Продолжение |
|||
Поз. на рисунке |
Обозначение по схеме |
Наименование |
Кол. |
25 |
A81,A82 |
Блок сопряжения БС-224 (из МСУД-Н) |
2 |
26 |
A64 |
Источник питания ИП-ЛЭ-50/800 |
1 |
27 |
C119,C120 |
Панель конденсаторов |
1 |
28 |
- |
Аппаратура КЛУБ-У и САУТ |
|
29 |
L31,L32 |
Катушка локомотивная |
2 |
30 |
X65-X80, X83,X84 |
Зажимы контактные |
17 |
31 |
- |
Блок 1 |
1 |
32 |
- |
Блок 2 |
1 |
33 |
L11-L14 |
Шунт индуктивный ИШ-95 |
4 |
34 |
L2-L5 |
Редактор сглаживающий РС-19 |
4 |
35 |
JB1,JB2 |
Батарея аккумуляторная |
1 |
36 |
- |
Блок 7 |
1 |
37 |
M13 |
Блок центробежного вентилятора |
1 |
38 |
U5 |
Преобразователь ПЧФ-177 |
1 |
39 |
- |
Блок 9 |
1 |
40 |
ET3-T6,ET13, ET14, ET17 |
Генератор огнетушащего аэрозоля |
7 |
41 |
A58 |
Блок охлаждения кондиционера прав. |
1 |
42 |
A52 |
Блок питания и коммутации |
1 |
43 |
A55 |
Блок управления БУ-193 (из МСУД-Н) |
1 |
44 |
A65,A66 |
Панель резисторов ПР-501 |
2 |
45 |
A80 |
Панель гальванической развязки |
1 |
46 |
- |
Блок 3 |
1 |
Пояснительные данные к рисунку 5 Продолжение |
|||
Поз. на рисунке |
Обозначение по схеме |
Наименование |
Кол. |
47 |
A9,A10 |
Панель тиристоров |
2 |
48 |
- |
Панель 8 |
1 |
49 |
A73,A74 |
Блок питания (из к-та ВИП 4000М) |
2 |
50 |
T15 |
Датчик тока ДТ-009 |
1 |
51 |
K1 |
Контактор пневматический ПК-356 |
1 |
52 |
A6 |
Панель реле напряжения |
1 |
53 |
C101-C106 |
Конденсатор КПС |
6 |
54 |
A91 |
Прибор управления ПУ-Э |
1 |
55 |
U11 |
Блок диодов БД-163 |
1 |
56 |
- |
Блок 10 |
1 |
57 |
- |
Блок «мотор-компрессор» |
1 |
58 |
X87-X95 |
Зажимы контактные |
9 |
59 |
A25 |
Шкаф питания ШП-21 |
1 |
60 |
U82,U83 |
Панель диодов |
2 |
61 |
A71,A72 |
Панель питания ПП-720 |
2 |
62 |
A7,A8 |
Блок диагностики (из к-та ВИП 4000М) |
2 |
63 |
- |
Санитарный узел |
1** |
64 |
- |
Песочница |
8 |
65 |
- |
Ящик стационарный для инструмента |
1* |
66 |
T10 |
Трансформатор ТО-127 |
1 |
67 |
- |
Умывальник |
1** |
*Устанавливается только на 1 секции
** Устанавливается только на 2 секции

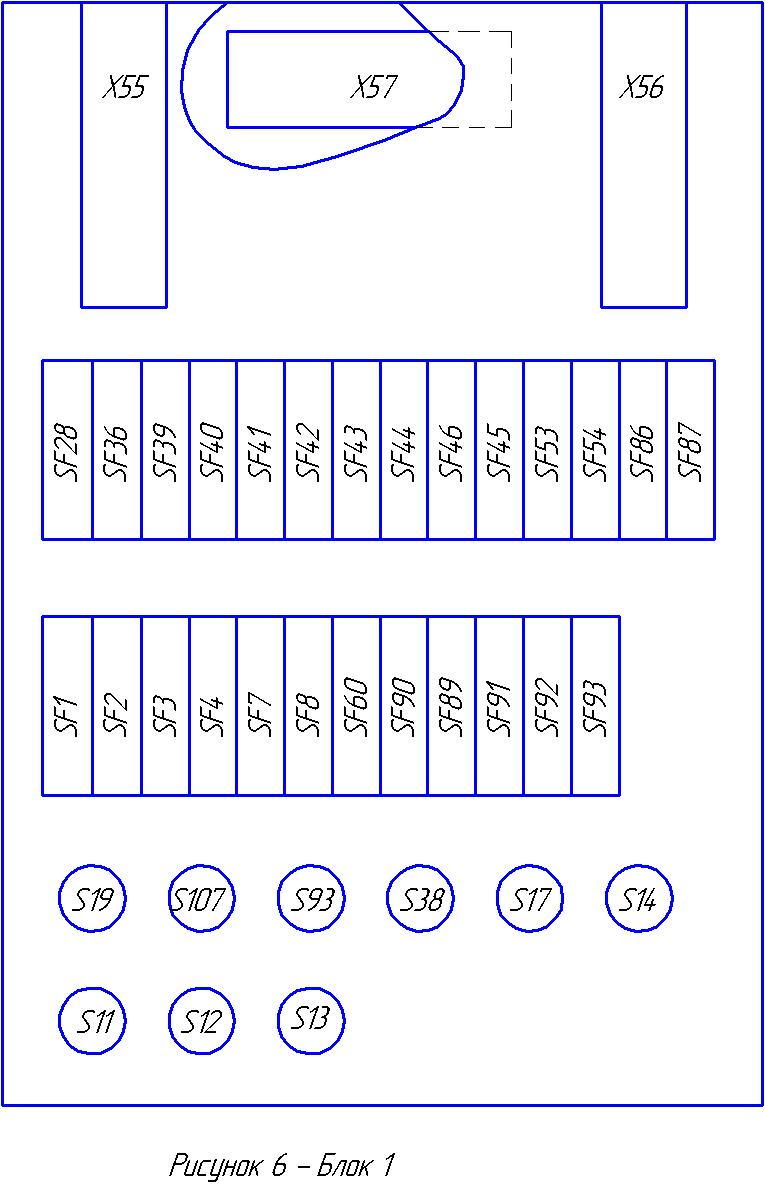

Пояснительные данные к рисунку 6 – Блок 1
Обозначение по схеме |
Наименование аппаратов |
S38, S107 |
Тумблер ПТ26-1 |
S11 ÷ S14, S17, S19, S93 |
Тумблер ПТ26-2 |
SF1, SF2 |
Выключатель АЕ2541М-10ХЛ2, 380В,16А,2Iн |
SF3,SF4 |
Выключатель АЕ2541М-10ХЛ2, 110В,40А,2Iн |
SF7, SF8 |
Выключатель АЕ2541М-10ХЛ2, 380В,10А,2Iн |
SF86 |
Выключатель АЕ2541М-10ХЛ2, 110В,2А,2Iн |
SF42, SF87, SF89 |
Выключатель АЕ2541М-10ХЛ2, 110В,5А,2Iн |
SF53, SF54, SF90 |
Выключатель АЕ2541М-10ХЛ2, 110В,10А,2Iн |
SF36, SF39, SF91, SF92, SF93 |
Выключатель АЕ2541М-10ХЛ2, 110В,10А,5Iн |
SF43, SF44, SF45, SF46 |
Выключатель АЕ2544М-10ХЛ2, 110В,10А,10Iн |
SF40, SF41 |
Выключатель АЕ2541М-10ХЛ2, 110В,16А,2Iн |
SF28 |
Выключатель АЕ2541М-10ХЛ2, 110В,16А,5Iн |
SF60 |
Выключатель АЕ2541М-10ХЛ2, 110В,25А,2Iн |
Х55, Х56, Х57 |
Зажимы контактные |
Пояснительные данные к рисунку 7 – Блок 2
Обозначение по схеме |
Наименование аппаратов |
U13, U14, U19, U30, U37÷U40, U45÷U49, U51, U52, U56, U61÷U64, U71÷U77, U84 |
Панель диодов ПД - 615 |
Пояснительные данные к рисунку 9 – Блок 7
Обозначение по схеме |
Наименование аппаратов |
KT1, KT2 |
Реле времени РЭВ-296 |
КТ4 |
Реле времени РЭВ-301 |
КТ6 |
Реле времени РЭВ-49 |
KV62 |
Реле промежуточное РП-277 |
KV14, KV48, KV64 |
Реле промежуточное РП-279 |
KV12, KV13, KV16, KV18, KV47 |
Реле промежуточное РП-280 |
KV15, KV19, KV22, KV32, KV40, KV45, KV46, KV61, KV78 |
Реле промежуточное РП-282 |
KV21, KV41, KV43, KV44 |
Реле промежуточное РП-277 |
U29, U31÷36,U41÷U44,U50, U53÷U55, U59, U60, U65, U69, U70, U78, U79 |
Панель диодов ПД-615 |
Пояснительные данные к рисункам 10 и 11 – Блок 8
Обозначение по схеме |
Наименование аппаратов |
КК1 ÷ КК4 |
Реле электротепловое токовое ТРТП-137 РУ2, Jнесраб=56 А |
КК5, КК6 |
Реле электротепловое токовое ТРТП-114 РУ2, Jнесраб=5 А |
КК11 ÷ КК14 |
Реле электротепловое токовое РТТ 85-33-132, R=132Ом, Jнесраб=125 А |
КК15 |
Реле электротепловое токовое РТТ 85-29-121-01, R=132Ом, Jнесраб=8,5 А |
КМ1 ÷ КМ3 |
Контактор электромагнитный МК-32, R=43,78Ом |
КМ5, КМ35 |
Контактор электромагнитный МК-69, R=48,1 Ом |
КМ7 ÷ КМ9, М15 |
Контактор электромагнитный МК-63, R=48,1 Ом |
КМ11 ÷ КМ14 |
Контактор электромагнитный МК-84, R=43,78 м |
КМ21, КМ22 |
Контактор электромагнитный МК-68, R=48,1 Ом |
КМ36 |
Контактор электромагнитный МК-63-02, R=48,1Ом |
КМ41, КМ42 |
Контактор электромагнитный МК-72, R=48,1 Ом |
КМ43 |
Контактор электромагнитный МК-45, R=48,1 Ом |
КV51 ÷ KV56 |
Реле промежуточное РП-282, R=156 Ом |
Q6 |
Переключатель ПН-18 |
QS21 |
Разъединитель Р-88 |
R16 |
Панель резисторов ПР-013 |
R31 ÷ R33 |
Сопротивление R=2400 Ом |
|
|
Пояснительные данные к рисункам 10 и 11 – Блок 8
Продолжение
Обозначение по схеме |
Наименование аппаратов |
U57, U58, U66, U67, U68 |
Панель диодов ПД-615
|
T11 |
Трансформатор ТР 23 |
А1 |
Панель реле напряжения ПРН-318-01 |
А5 |
Панель реле напряжения ПРН-532 |
А15 |
Блок питания БП-192 |
F8, F10, F11, F38, F41 ÷ F43 |
Вставка плавкая ВПБ 6-39, вставка 5 А |
F9 |
Вставка плавкая ВПТ 6-33, вставка 1 А |
F12 |
Вставка плавкая ВПТ 6-27, вставка 0,16 А |
F16 |
Предохранитель типа ПР-2 ХЛ2 на 60А, 500В, заднего присоединения. Вставка 35 А. |
F17 |
Предохранитель типа ПР-2 ХЛ2 на 60А, 500В, заднего присоединения. Вставка 20 А. |
F21, F36, F37 |
Предохранитель типа ПР-2 ХЛ2 на 60А, 500В, заднего присоединения. Вставка 25 А. |
F22, F30 ÷ F32 |
Предохранитель типа ПР-2 ХЛ2 на 15А, 500В, заднего присоединения. Вставка 15 А. |
F23, F24 |
Предохранитель типа ПР-2 ХЛ2 на 60А, 500В, заднего присоединения. Вставка 45 А. |
F33, F34 |
Предохранитель типа ПР-2 ХЛ2 на 15А, 500В, заднего присоединения. Вставка 10 А. |
Х55 ÷ Х64 |
Зажимы контактные |

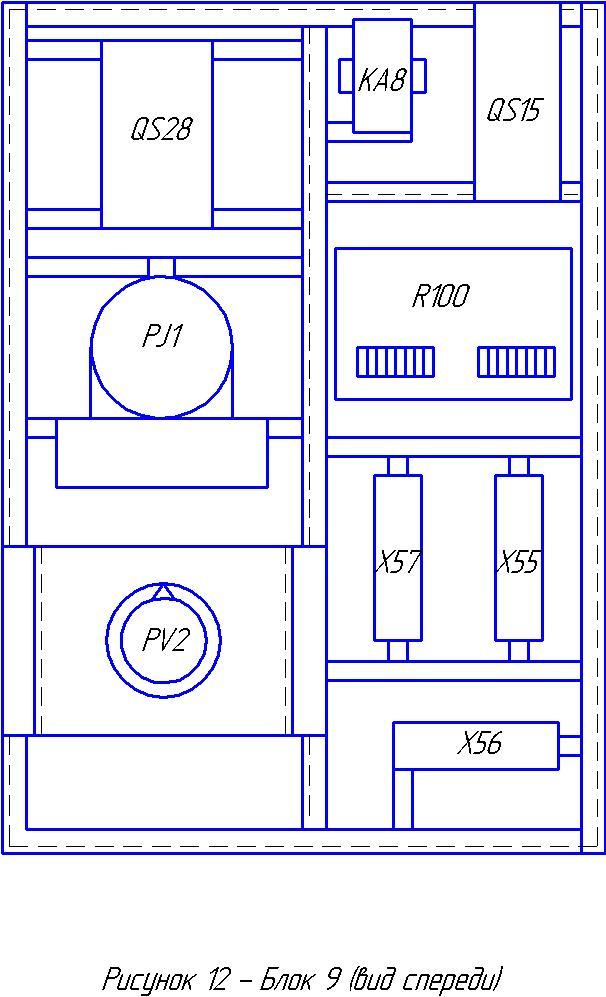

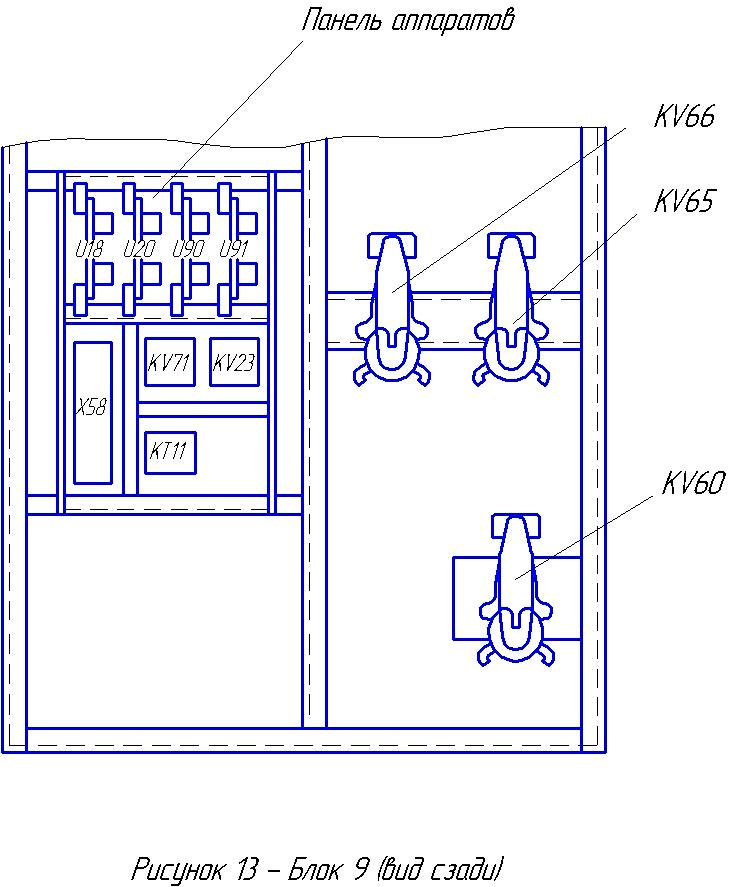

Пояснительные данные к рисункам 12 и 13 – Блок 9
Обозначение по схеме |
Наименование аппаратов |
КА8 |
Реле перегрузки |
КV60, KV65, KV66 |
Реле промежуточное |
PJ1 |
Счетчик активной электрической энергии А2D-4-А0-00-Т |
PV2 |
Панель вольтметра |
QS15 |
Разъединитель Р-15 |
QS28 |
Разъединитель Р-25 |
R100 |
Панель резисторов |
X55, X56, X57 |
Зажимы контактные |
|
|
|
Панель аппаратов |
|
|
KT11 |
Реле времени РСВ15 – 3 УХЛ4 24В |
KV23 KV71 |
Реле РЭП 26 – 400ПУ2. 1. 48(50)В Реле РЭП 26 – 220ПУ2. 1. 24В |
U18,U20,U90, U91 |
Панель диодов ПД-615 |
X58 |
Зажимы контактные |

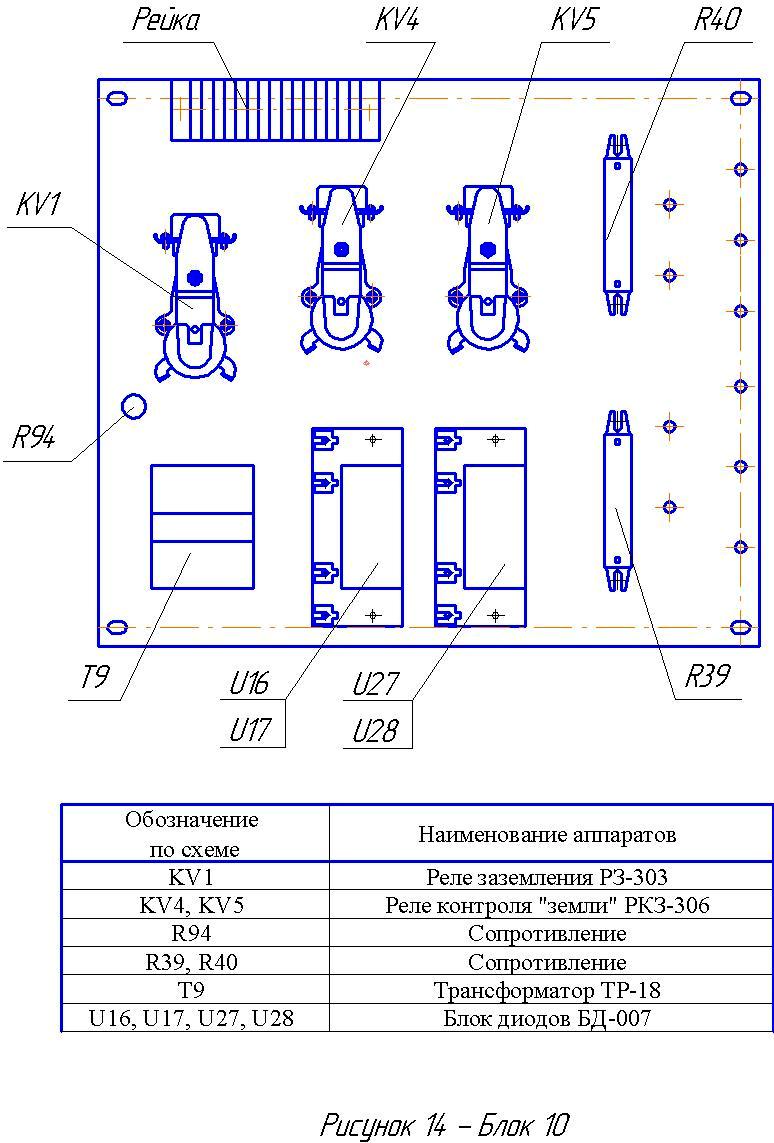

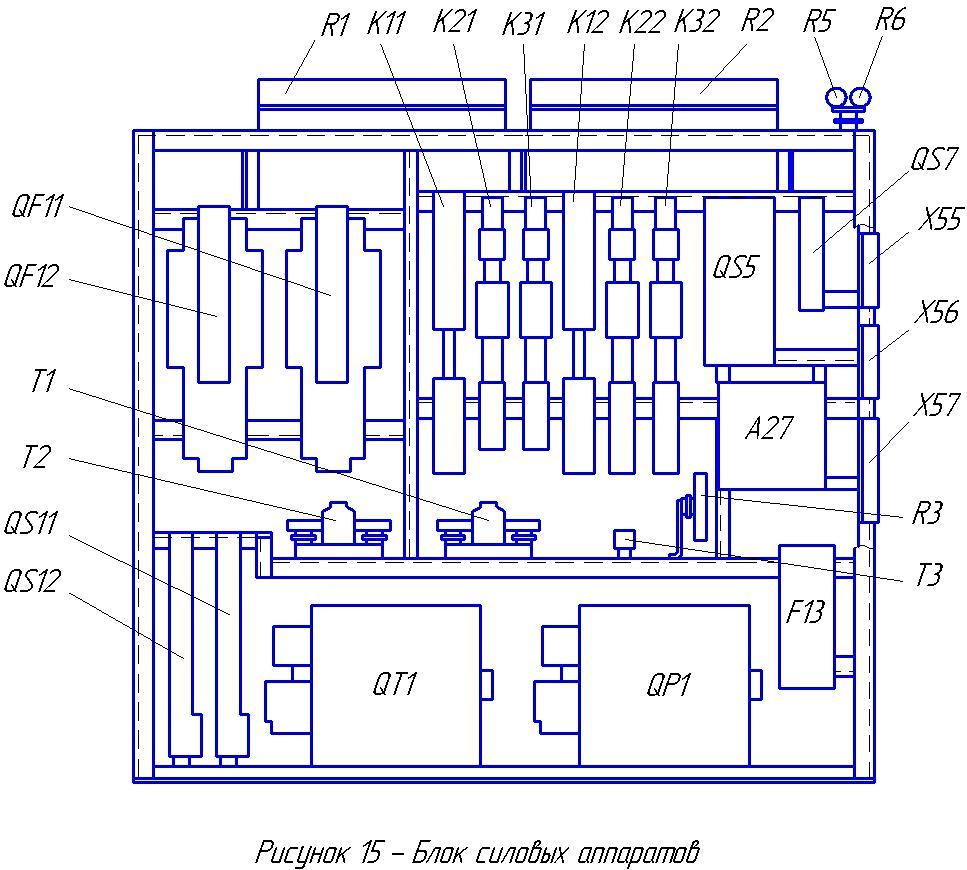

Пояснительные данные к рисунку 15 - БСА
Обозначение по схеме |
Наименование аппаратов |
А27 |
Панель защиты от кругового огня ПЗКО-844 |
F13 |
Раздел I.1Предохранитель ПКЭН006-10ХЛ2 |
К11, К12 |
Раздел I.2Контактор ПК-360-63 |
К21, К31 |
Контактор ПК-358-69 |
К22, К32 |
Раздел I.3Контактор ПК-358-64 |
QF11, QF12 |
Выключатель быстродействующий ВБ-8 |
QS5 |
Разъединитель РВД-58 |
QS7 |
Разъединитель Р-48 |
QS11, QS12 |
Разъединитель Р-49-03 |
QP1, QT1 |
Переключатель кулачковый ПКД-01 |
R1, R2 |
Сопротивление ослабления поля РОВ-21 |
R3 |
Панель резисторов ПР-396 |
R5, R6 |
Сопротивление |
Т1, Т2 |
Датчик тока ДТ-009 |
Т3 |
Датчик напряжения LV100/SP51 |
Х55 – Х57 |
Зажимы контактные |
Пояснительные данные к рисунку 16 - БТТ
Обозначение по схеме |
Наименование |
A22 |
Шунтирующее устройство ШУ-001А |
С1 ,С2 |
Конденсатор МБГЧ-1-1-1 кВ-1мкФ |
С11,С18 |
Конденсатор К-75-15-16кВ-0,024мкФ |
F2,F3 |
Ограничитель перенапряжений ОПН-1,28УХЛ2 |
F4 |
Ограничитель перенапряжений нелинейный типа ОПН-0,4УХЛ2 |
KA1….KA6 |
Реле перегрузки РТ-546-1 |
KA7 |
Реле перегрузки РТ-253 |
KA9 |
Реле перегрузки РТ-255 |
QS3,QS4 |
Разъединитель Р-45 |
SK10 |
Датчик реле температуры ТАМ103-03.2.2 ↓90 |
SK11 |
Датчик реле температуры ТАМ103-02.2.2 ↑-15 |
T5 |
Трансформатор ОНДЦЭ 4350/25 У2 |
Т7 |
Трансформатор тока ТКЛП-0,66-300/5 ХЛ2 |
Т12 |
Трансформатор ТР-19 |
Т17,Т18 |
Трансформатор ТР-135 |
Т19,Т20 |
Трансформатор ТО-89 |
Т21….Т24 |
Датчик угла коммутации ДУК-4-01 |
U21 |
Панель питания ПП-071 |
X55,X56,X57 |
Зажимы контактные |
Пояснительные данные к рисункам 20 и 21
Позиция на рисунке |
Наименование |
1 |
Электродвигатель |
2 |
Камера воздухоочистителя |
3 |
Перегородка |
4 |
Лопатка рабочего колеса |
5 |
Камера для формирования потока очищенного воздуха |
6 |
Покрывной диск |
7 |
Подвижный патрубок |
8 |
Патрубок выводной воздухоочистителя |
9 |
Улитка (корпус вентилятора) |
10 |
Отверстие для контроля регулируемых зазоров |
11 |
Болт для крепления колеса на валу электродвигателя |
12 |
Стопорная шайба |
13 |
Ступица рабочего колеса |
14 |
Рабочее колесо |
15 |
Несущий диск |
16 |
Крышка улитки вентилятора |
17 |
Каркас |
А |
Осевой зазор между колесом и перегородкой корпуса |
Б |
Осевой зазор между колесом и подвижным патрубком |
В |
Радиальный зазор между колесом и перегородкой корпуса |
Пояснительные данные к рисунку 22
-
Позиция
на рисунке
Наименование
1
Электродвигатель
2
Болт
3
Полумуфта
4
Фланец нажимной
5
Оболочка резинокордная
6
Полумуфта
7
Кожух
8
Компрессор
9
Каркас
-
Позиция на рисунке
Обозначение по схеме
Наименование
1
-
Бак
2
-
Труба контрольная
3
-
Указатель уровня воды
4
-
Пробка
5
SK6
Реле температуры
6
-
Вентиль смыва унитаза
7
E9
Нагреватель
8
-
Труба заправки
9
-
Унитаз
10
-
Труба фановая
11
-
Соединительная головка для заливки
Рисунок 23 – Схема санузла
Позиция по рисунку |
Обозначение по схеме |
Наименование |
1 |
- |
Бак |
2 |
- |
Указатель уровня воды |
3 |
SK5 |
Реле температуры |
4 |
- |
Пробка |
5 |
Е8 |
Нагреватель электрический |
6 |
- |
Труба контрольная |
7 |
- |
Вентиль |
8 |
- |
Водоразборная труба |
9 |
- |
Чаша умывальника |
10 |
- |
Кран умывальника |
11 |
- |
Сливная труба |
12 |
- |
Труба заправки |
13 |
- |
Соединительная головка |
Рисунок 24 – Схема умывальника
