Особливості розробки конструкційних виробів з квадратною проймою (рис 3.3)
Основною особливістю виробів з квадратною проймою є прямолінійне оформлення нижньої частини пройми з горизонтальною основою і майже вертикальними бічними ділянками.

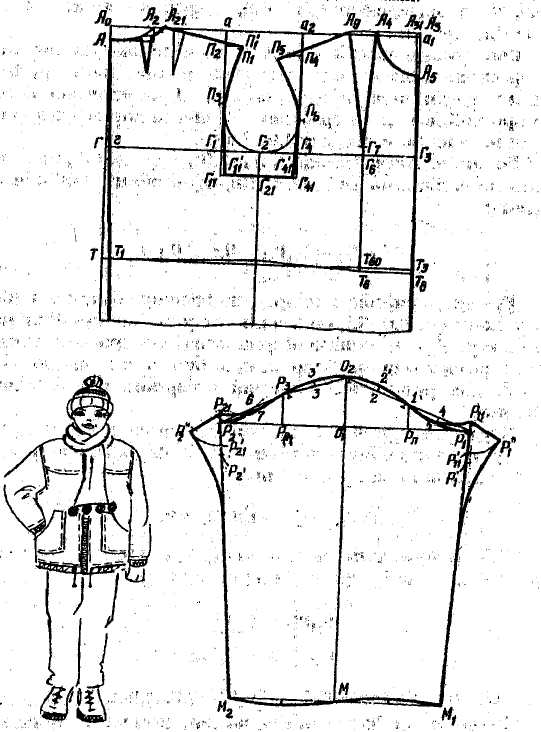

Рис.3.3 – Креслення конструкції швейного виробу з поглибленою проймою квадратної форми
Даний покрій використовують в основному при створені виробів за мотивами народного одягу і виробів спортивного стилю.
Для даного крою характерним є збільшений Пг до 2,0...4,0 см відносно виробів із класичним вшивним рукавом, зменшені розхили виточок, значне поглиблення пройми (не менше 3,0...4,0), відсутність посадки рукава при його вшиванні в пройму, розміщення бічного шва посередині пройми.
Плечові лінії проектують звичайної, трішки зменшеної (до 1 см) довжини, або з подовженням (до 2 см), з переведенням або без переведення у бік пілочки.
Конструкцію виробів з квадратною проймою розробляють на основі креслення основи конструкції виробів із вшивними рукавами. При цьому доцільно додаткову величину Пг враховувати безпосередньо при побудові сітки креслення. Величина розширення пройми виробу не повинна перевищувати, 1,0...2,0 см. .
Розхил верхньої виточки: А4А9 = 2(СгІІ - Сгі). Інколи розхил верхньої виточки зменшують ще більше. Ширину пройми в нижній частині зменшують:
Г41Р'41=Г11Р'11 = 0,8...1,0см. .
Рукави до виробів з квадратною проймою будують з певною висотою окату (на 4,0...8,0. см менше ніж у вшивному). Чим менша висота окату, тим об’ємніша форма виробу. Сорочкові рукави у виробах з квадратною проймою можуть бути з ластовицею або без ластовиці. Для рукавів без ластовиці вибирають меншу величину висоти окату.
Креслення рукава з ластовицею розробляють на основі креслень рукавів без ластовиць таким чином. Передню і ліктьову лінії рукава продовжують вверх на величину:
Р1Р11 = Р2Р21 = 1,0…2,0 см.
Окат оформляють через точки Р11, 1, 2', О2, 3', Рз, Р21 плавною лінією. З точок Р11 та Р21 проводять дуги радіусами:
Р11Р11' = Г41'Г21'';
Р21Р21' = Г41'Г21'.
Ширина ластовиці Р11'Р1' = Р21'Р2'' = 4,0...6,0 см.
Залежно від форми рукава ширину ластовиці можна змінювати. Для збільшення свободи руху руки виконують під час волого-теплового оброблення відтягування рукава по нижній частині окату рукава і по передній та ліктьовій лініях вгорі.
Побудова креслення базової конструкції жіночого плечового виробу сорочкового крою двох варіантів.
Приклад розрахунку конструкції жіночого виробу з рукавами сорочкового типу, наведений в табл. 3.1.
Таблиці 3.1 – Розрахунок конструкції жіночої куртки прямого силуету з рукавом сорочкового покрою (розмір 164 – 96 - 104)
Ділянка конструкції |
Умовне позначення та розрахункова формула |
Розрахунок та результат, см |
Напрямок |
1 |
2 |
3 |
4 |
Побудова спинки і пілочки |
|||
1. Ширина сітки креслення |
А0а1 = СгІІІ + Пг + Пр Пр = 0,5ТТ1 |
48,0 + 12,0 + 0,5 · 1,0 = 60,5 |
вправо |
2. Ширина спинки |
А0а = Шс + Пшс |
18,3 + 2,5 = 20,8 |
вправо |
3. Ширина пілочки |
а1а2 = Шг + (СгІІ - СгІ) + Пшп |
17,3 + (50,4 – 45,9) + 2,0 = 23,8 |
вліво |
4. Ширина пройми |
аа2 = А0а1 - (А0а +а1а2) |
60,5 – (20,8 + 23,8) = 15,9 |
|
5. Рівень глибини пройми |
А0Г = Впр.зІІ + Пспр + 0,5Пдтс |
21,5 + 2,5 + 0,5 · 1,0 = 24,5 |
вниз |
6. Рівель лінії талії |
А0Т = ДтсІІ + Пдтс |
42,9 + 1,0 = 43,9 |
вниз |
7. Рівень лінії стегон |
ТБ = 0,5ДтсІІ – 2,0 |
0,5 · 42,9 – 2,0 = 19,5 |
вниз |
8. Відведення середньої лінії спинки |
ТТ1 = 1,0 |
- |
вправо |
Продовження таблиці 3.1. |
|||
9. Ширина горловини спинки |
А0А2 = 0,33Сш +Пшгор |
0,33 · 18,5 + 1,0 = 7,2 |
вправо |
10. Глибина горловини спинки |
А0А = А2А1 = 0,33А0А2 + Пвгс |
0,33 · 7,2 + 0,2 = 26 |
вниз |
11. Довжина виробу |
АН = Дв + П дтс |
83,0 + 1,0 = 84,0 |
вниз |
12. Положення кінця плечового шва спинки |
А2П1 = Шп + Ппос Т1П1 = ВпкІІ + Пвпк |
13,3 + 1,0 = 14,3 43,2 + 2,0 = 45,2 |
по дузі |
13. Положення точки П3 |
Г1П3 = 0,33Г1П2 +2,0 |
- |
- |
14. Положення бічного шва |
Г1Г2 = 0.5 Шпр |
0.5 · 15,9 = 8,0 |
вправо |
15. Центр грудей |
Г3Г6 = 0,5Г3Г4 – 0,5 |
0,5 · 23,8 – 0,5 = 11.4 |
вправо |
16. Спуск лінії талії на пілочці |
Т3Т8 = Т6Т60 = 1,0 |
- |
вниз |
17. Положення вершини горловини пілочки |
Т8А3 = ДтпІІ + Пдтп Пдтп = Пдтс + Пуп |
44,4 + (1,0 + 1,5) = 46,9 |
вверх |
18. Відведення середини пілочки |
А3А31 = 0,5 |
- |
вліво |
19. Ширина горловини пілочки |
А31А4 = А0А2 |
7,2 |
- |
20. Глибина горловини пілочки |
А31А5 = А31А4 + 1,0 |
7,2 + 1,0 = 8,2 |
вниз |
21. Кінець верхньої виточки |
А4Г7 = ВгІІ |
27,0 |
вниз |
22. Розхил верхньої виточки |
А4А9 = 2 (СгІІ - СгІ) – 2,0 |
2 (50,4 – 45,9) – 2,0 = 7,0 |
|
23. Положення плечової точки пілочки |
Г4П4 = Г1П2 – 0.5 Г4П6 = 0,33Г4П4 П6П60 = 0,6 А9П5 = Шп П60П5 = П60П4 |
13,3 |
|
24. Положення низу пілочки |
Т8Н3 = Т1Н1 |
40,1 |
вниз |
25. Величина розширення виробу по лінії стегон |
Δ = (Сб + Пб) – Б1Б3 |
(52,0 + 10,0) – 59,0 = 3,0 |
|
26. Ширина борта виробу |
Згідно з моделлю |
3,5 |
вниз |
Додаткова побудова пройми спинки та пілочки |
|||
27. Додаткове поглиблення пройми |
Г1Г11 = Г4Г41 = 6,0 |
- |
вниз |
28. Величина подовження плечових зрізів |
П1П11 = П5П51 = 4,0 |
- |
|
29. Додаткове розширення спинки та пілочки |
Г21Г21' = Г21Г22' = 1,0 П3П31 = 0,5 (Г21Г21' + П1' П11) + 0,1Г1Г11 П6П61 = 0,5 (Г21Г22'' + П5П51) + 0,1 Г4Г41 |
0,5 (1 + 4) + 0,1 · 6 = 3,1
0,5 (1 + 4) + 0,1 · 6 = 3,1 |
|
30. Переведення плечового шва |
А2А2' = А9А9' = 1,5 П11П11' = П51П51' = 1,5 |
- |
|
31. Положення додаткових точок пройми |
Г111 = 0,2Г1Г4 + П3П31 + 0,1Г1Г11 Г412 = 0, 15Г1Г4 + П6П61 + 0,1Г4Г41 |
0.2 · 15,9 + 3,1 + 0,1 · 6 = 6,9 0,15 · 15,9 + 1,0 + 0,1 · 6 = 6,1 |
|
Побудова рукава |
|||
32. Висота окату |
О1О2 = 9,0 Тому що Г1Г11 = 6,0 |
- |
вверх |
33. Ширина рукава під проймою |
О2Р1 = О2Р2 = 0,5 · Дпр |
- |
|
34. Положення переднього і ліктьового перекатів |
О1Рп = О1Рл = 0,5О1Р1 |
- |
|
35. Допоміжні точки для оформлення окату |
Рл -1 = 0,5О1О2 + 0,5 РпР3 = Рп-1 + 1,0 О2 – 2 = 0,5 (О2 - 1) О2 – 3 = 0,5 О2Р3 2 -2 = 1,0 3 -3 = 1,0 4 – 5 = 0,1Вок 6 – 7 = 0,5 (4 – 5) |
- |
|
36. Лінія окату рукава проходить через точки |
Р2; 7; Р3; 3'; О2; 2; 1; 5; Р1 |
- |
|
37. Довжина рукава |
О2М = Друк – П1П11 |
60,0 – 4,0 = 56,0 |
вниз |
38. Ширина рукава внизу |
ММ1 = ММ2 = Шрук внизу – згідно з моделлю |
- |
|
39. Величина ластовиці |
Р2Р2' = Р1Р1' = 3,5 |
- |
|
40. Оформлення нижнього зрізу рукава |
М3М5 = М4М6 = 1,0 |
- |
|
Прибавки на вільне облягання, см:
Пг = 12.0
Пшс = 2,5
Пшп = 2,0
Пдтс = 1,0
Пспр = 2,5
Пш.гор = 1,0
Пвгс = 0,2
Пб = 10,0
Пвпк = 2,0
Додаткове поглиблення пройми – 6,0
Подовження плеча – 4,0
Ппос = 1,0
Пуп = 1,5
Спочатку необхідно побудувати креслення конструкції жіночого виробу з рукавами сорочкового покрою з овальною проймою (рис. 3.1 і 3.2). Потім на дане креслення іншим видом ліній необхідно нанести другий варіант – квадратне оформлення пройми (рис. 3.3).
На розсуд викладача, робота може виконуватись бригадним методом: частина групи виконує побудову І варіанта, інша частина - II варіанта.
6. Оформлення звіту, формулювання висновків.
У висновках до роботи необхідно відмітити, у якому співвідношенні в даному виробі знаходяться висота окату, довжина плечового зрізу, поглиблення пройму ширина рукава; яка конструктивна особливість оформлення бічних зрізів виробу. Також необхідно відмітити, які дефекти були виявлені і методи їх усунення.
