Практична робота 1 Тема: Розробка основи креслення конструкції жіночого жакету з вшивним рукавом

Мета роботи: ознайомитись з конструкцією, формою та методикою побудови основи креслення конструкції жіночого жакету.

Перелік наочних посібників, технічних засобів навчання та контролю

1. Креслення основи конструкції плечового виробу.

2. Таблиця величин розмірних ознак типових фігур жінок (ГОСТи та ОСТи).

3. Таблиці прибавок на вільне облягання, необхідних при побудові креслень конструкцій жіночого верхнього одягу.

4. Креслярське приладдя.

Зміст роботи

1. Створення технічного ескізу моделі жіночого жакету.

2. Вибір методики конструювання для побудови жіночого жакету.

3. Визначення вихідних даних для побудови креслення основи конструкції жіночого жакету.

4. Виконання технічного розрахунку для побудови креслення конструкції жіночого жакету.

5. Побудова креслення конструкції жіночого жакету.

6. Внесення модельних особливостей вихідної модельної конструкції (ВМК).

7. Перевірка конструкції виробу в макеті.

8. Аналіз результатів роботи та формулювання висновків.

Питання для підготовки до роботи

1. Які вихідні дані використовують при побудові креслення конструкції жіночого жакету?

2. Назвіть лінії, з яких складається базова сітка креслення основи конструкції жіночого жакету?

3. Як знайти положення основних конструктивних точок спинки, пілочки та рукава?

4. Які конструктивні особливості оформлення деталей виробів і окремих конструктивних ліній у виробах різноманітних силуетів?

5. Які особливості конструктивного оформлення середньої лінії спинки у виробах різноманітних силуетів?

6. Як виконується розгортка одношовних рукавів?

7. Як провести перевірку готового креслення?

8. Що таке конструкція і якими ознаками вона визначається?

9. Що таке типова конструкція?

10. Що таке базова конструкція?

11. Що таке технологічна конструкція?

Методичні вказівки

1. Створення технічного ескізу моделі жіночого жакету.

До плечових виробів належить одяг, який утримується на плечовому поясі. У загальному вигляді поверхня жіночого плечового одягу розсікається конструктивними лініями на спинку, пілочку, два рукава та комір.

Одяг з вшивними рукавами є класичним, його носять постійно, незалежно від впливу моди. Конструкції виробів інших покроїв будують на кресленні основи виробу з вшивними рукавами.

В даній роботі кожному студентові рекомендується розробити модель жіночого жакету.

Із журналів мод вибирається модель жіночого жакету з урахуванням сучасного напрямку моди і виконується технічний ескіз моделі (рис.1.2.), яка повинна чітко інформувати про конструктивні і декоративні лінії та дрібні деталі.

Вивчається модель жіночого жакету, визначаються модельні особливості та складається опис зовнішнього вигляду моделі.

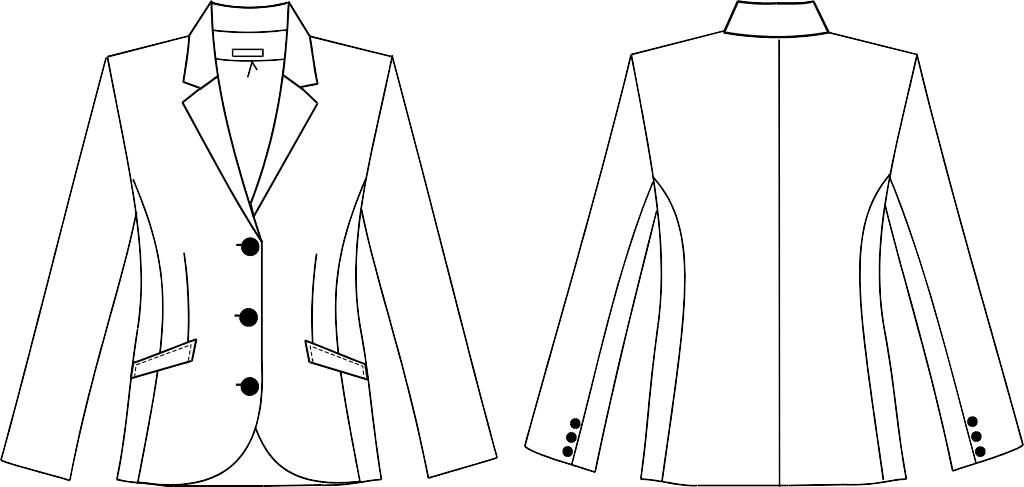

Рисунок 1.1 – Загальний вид базової моделі жакета жіночого
