6.6. Двигатели со встроенной температурной защитой

Защита обмотки от превышения температуры выше допустимой наиболее надежно обеспечивается с помощью термодатчиков, встраиваемых непосредственно в обмотку.

Термодатчик имеет определенную температуру срабатывания, которую изменить нельзя.

В качестве датчиков температуры применяют термисторы и позисторы.

Термисторы представляют собой резисторы с довольно большим отрицательным температурным коэффициентом сопротивления – ТКС. При увеличении температуры сопротивления термистора уменьшается.

Позисторы являются нелинейными резисторами с положительным ТКС. При достижении определенной температуры сопротивление позистора скачкообразно увеличивается на несколько порядков.

Защита с помощью позисторов является более совершенной. Типы позисторов СТ141, СТ142, температура срабатывания 105, 130, 145, 160ºС, время срабатывания 15 с.

Более простая система температурной защиты применение биметаллического микровыключателя, применяемая в однофазных АД.

В двигателях серии АИ для температурной защиты приняты позисторы.

6.7 Выбор реле

Максимально-токовых. Уставка реле по току срабатывания должна быть

,

где Iп – пусковой ток двигателя.

Для защиты двигателей с фазным ротором

Для защиты нескольких двигателей с фазным ротором

,

где - номинальный ток двигателя наибольшей мощности

- сумма номинальных токов всех защищаемых двигателей.

Электротепловых. Номинальный ток нагревателя принимается равным . Реле срабатывает при 20% перегрузке за время не более 10-20 мин.

Реле не срабатывает при пуске и кратковременных перегрузках.

Защита двигателей от снижения напряжения. Применяют реле напряжение. Номинальное напряжение для реле должно быть

Напряжение срабатывания для контактора переменного тока должно быть , для контакторов постоянного тока

6.8 Герконовые реле

Общие сведения

Это герметичные магнитоуправляемые контакты. Простейшее реле изображено на рис.44.

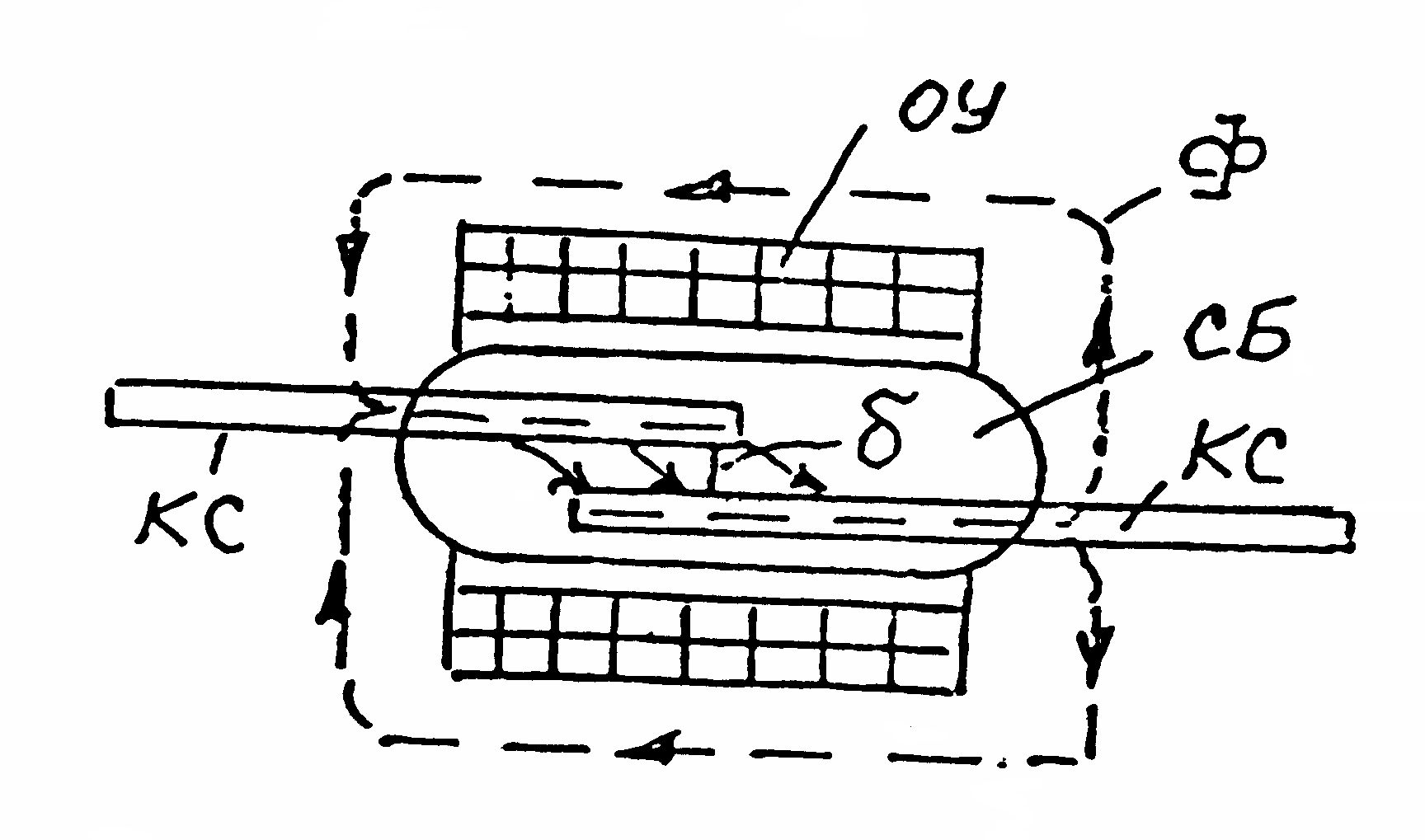

Рисунок 44. Простейшее герконовое реле с симметричным замыкающим контактом.

Контактные сердечники КС изготавливаются из материала с высокой магнитной проницаемостью и ввариваются в стеклянный герметичный балон СБ. Балон заполнен азотом с 3% добавкой водорода. Инертная среда предотвращает окисление КС.

Для улучшения контактирования поверхности касания покрываются слоем 2-50 мкм золота, родия, палладия, рения, серебра.

Магнитный поток Ф, создаваемый ОУ проходит по КС через рабочий зазор δ между ними и замыкается по воздуху вокруг катушки. Поток создает силу Р, которая, преодолевая упругость КС, соединяет их между собой.

При отключении катушки под действием сил упругости КС размыкаются. КС одновременно выполняют функции магнитопровода, токопровода и пружины. Упругость КС обусловливает возможность их вибрации «дребезга» после удара, который сопутствует срабатыванию.

Контактное сопротивление 0,03-0,2 Ом и отличается стабильностью.

Управлять состоянием геркона можно с помощью постоянного магнита за счет перемещения ферромагнитного экрана.

В герсиконовых контакторах используются силовые герконы – герсиконы. Герсиконы типа КМГ12 выпускаются на Iн=6,3; 10 А, включающий ток до 180А, отключаемый ток 63А, максимальная мощность управляемого АД до 3 кВт.

Частота включений до 1200 в час.

Реле промежуточные герконовые серии РПГ.

Реле для печатного монтажа: РПГ –2, РПГ-3, РПГ –5, РПГ –6, РПГ12, РПГ17, РПГ21. В них используются замыкающие и переключающие герконы. Напряжение катушек – 5, 12, 15, 24, 48, 60, 110 В.

Реле РПГ12 с магнитной памятью с включающей и отключающей катушками. Реле управляется импульсами напряжения 5, 12, 15, 24 В с длительностью не менее 5 мс.

Память реле при обесточенной катушке – не менее 2000 часов.

Реле для навесного монтажа: РПГ –9, РПГ16, РПГ –4, РПГ –10, РПГ 14, РПГ19 в них используются замыкающие, размыкающие и переключающие контакты.

Напряжение катушек: постоянного тока 12, 15, 24, 48, 60, 110, 220 В и 24, 110, 220 В переменного тока.

Реле РПГ 16 и РПГ 19 имеют дополнительные функциональные элементы и узлы (рис.45).

Рисунок 45. Эл. схема дополнительных элементов, включаемых параллельно обмотке реле РПГ16 и РПГ19.

• индикатор единичный для индикации напряжения на катушке;

• помехоподавляющие элементы;

• резистор в цепи контактов.

Реле РМГ

С магнитной памятью. Содержит две двухобмоточные катушки. Управляется импульсами напряжения 12, 24 В с длительностью не менее 10 мc.

Память реле не менее 1700 часов.

Реле РТГ – реле тока герконовое

Имеет исполнение на токи Iн=1,6; 2,5; 4; 6,3; 10; 16; 25; 40; 63; 100; 400; 630; 1000 А.

Реле обеспечивают регулирование уставок тока срабатывания в пределах от 0,7 до 3,0 значения Iн при повороте колодки с герконом.
