6.3 Реле промежуточные
Реле предназначены для применения в цепях управления эл. приводами постоянного и переменного тока, в низковольтных комплектных устройствах.
Реле серии РЭП18, РП21М, РЭП26 для применения в цепях переменного тока до 380 В и постоянного до 220 В.
Напряжение включающей катушки: постоянного тока, В: 6, 7, 12, 15, 24, 48, 60, 110; переменного тока, В: 12, 24, 40, 110, 220.
Реле могут иметь дополнительно механический указатель состояния реле (включено, выключено), ручной манипулятор для воздействия на подвижную систему от руки, эл. индикатор или защитный диод.
Реле серии РП20М для применения в цепях переменного тока до 380В и постоянного до 220В.
Реле серии РЭП15 – в цепях переменного тока до 660 В и постоянного до 220 В. Комплектуются ОПН, контактной приставкой ПКЛ.
Реле серии РЭП27 – в цепях переменного тока до 220 В. Реле комплектуются приставками контактными ПКЛ, пневматическими выдержки времени ПВЛ и ограничителя перенапряжений ОПН.
Пневмоприставка состоит из механизма выдержки времени и контактной системы.
Механизм выдержки времени содержит сильфон, пружину, клапан выпуска воздуха, диск с канавкой, регулировочную головку и металлокерамический фильтр.
Пневмоприставка устанавливается на камеру реле и запирается защелкой. Для приставки с выдержкой при включении, сильфон в нерабочем состоянии сжат. При срабатывании реле сильфон под действием пружины разжимается, медленно втягивает воздух через фильтр, канавку и отверстия диска и головки.
По заполнению сильфон приводит в действие контактную систему.
При исчезновении напряжения траверса реле сжимает сильфон, воздух быстро выходит через клапан, и контактная система возвращается в исходное состояние.
Для пневмоприставки с выдержкой при отключении принцип работы аналогичен, но происходит в обратном порядке.
Реле РП23 и 24 (постоянного тока) исполняются на напряжения 12, 24, 48, 110, 220В. РП24 снабжены указателями срабатывания с ручным возвратом.
Реле РП232, 233,255 (постоянного тока) имеют катушки: РП232 токовую (рабочую) и напряжение (удерживающую); РП233 напряжение (рабочую) и две токовые (удерживающую); РП255 напряжение (рабочую) и три токовых (удерживающую).
Реле РП 252 (постоянного тока) исполняется на напряжение 24, 48, 110 и 220 В.
6.4 Поляризованное реле.
Отличаются от обычных реле тремя особенностями: быстродействием, высокой чувствительностью и чувствительностью к полярности управляющего сигнала. Это достигается, благодаря включению в магнитную цепь реле постоянного поляризующего магнита. Широко применяются реле дифференциального и мостового типа, последние наиболее совершенны.

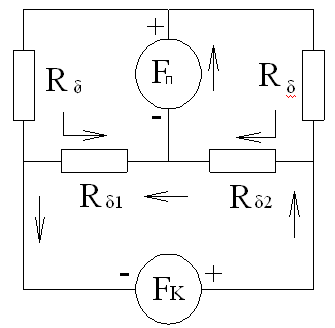

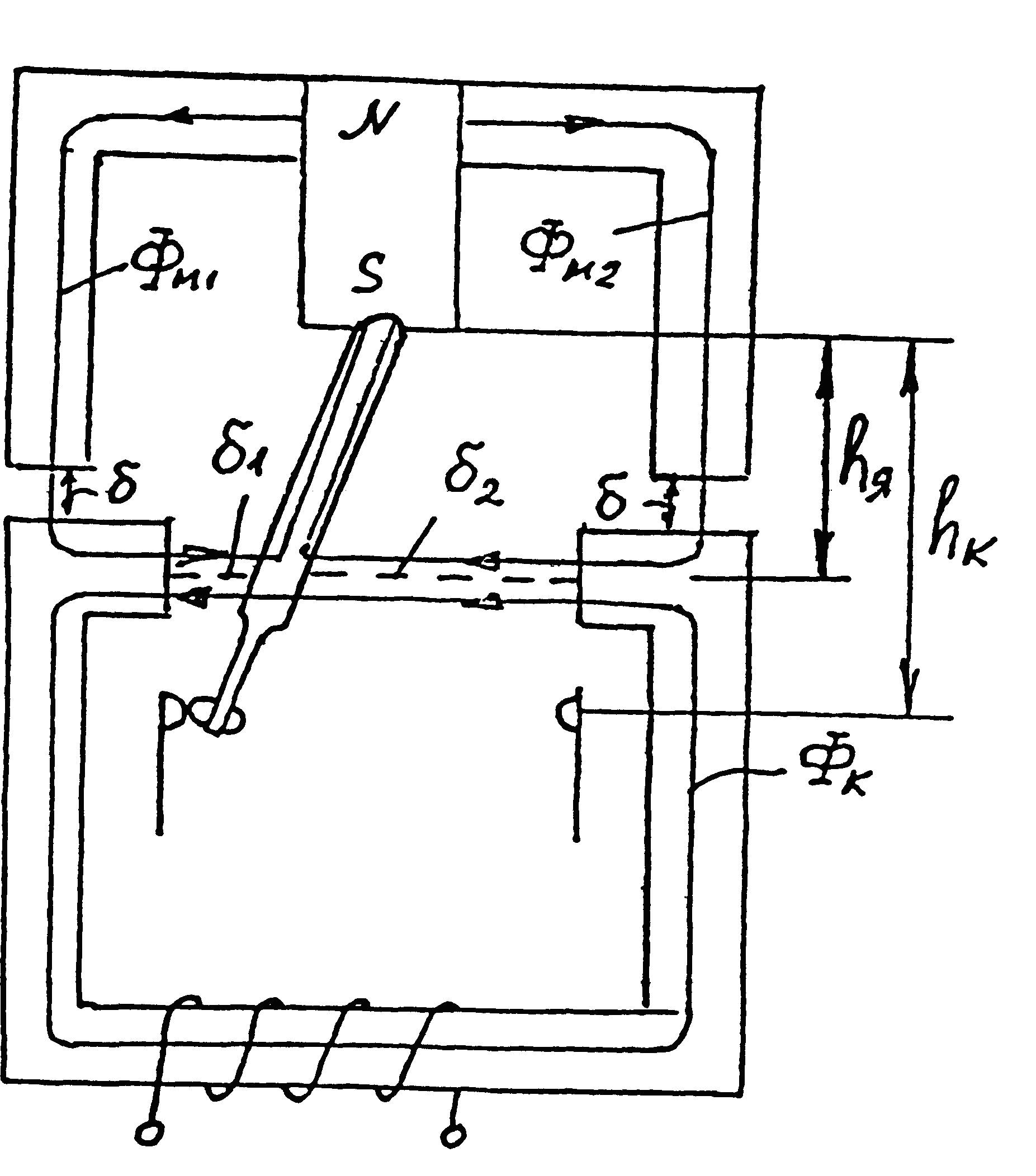

На рис.43 показана мостовая магнитная система и схема замещения поляризованного реле.
ФМ1
ФМ2
ФК
Рисунок 43. Магнитная система и ее схема замещения поляризованного реле.
Потоки постоянного магнита в зазорах δ1 и δ2
,
где Fп - мдс постоянного магнита;
- магнитное
сопротивление зазоров δ1 и δ2, паразитного
δ;
S – площадь рабочего зазора.
Магнитный поток, создаваемый катушкой
,
где Fк – мдс катушки
Результирующее усилие, действующее на якорь, равно разности усилий, создаваемых в зазорах δ1 и δ2:
Для определения потока срабатывания Фк.ср, создаваемое катушкой, воспользуемся предельным случаем, когда перед изменением знака усилие проходит через нулевое значение
Подставим значение потоков и магнитных сопротивлений
Чем ближе значение δ1 и δ2, тем меньше мдс срабатывания. Мощность срабатывания реле снижается до 10-6 Вт.
Контактное
нажатие
обычно не превышает (1÷5)10-2
Н.
Наиболее распространены реле типа РП, допускающие частоту переключений до 200 в с. При мдс срабатывания 1,5-2 А, длительный ток контактов 0,2 А, напряжение коммутируемой цепи 24 В.
Поляризованные реле имеют следующие преимущества перед нейтральными:
состояние контактной системы зависит от полярности управляющего импульса;
реле могут управляться кратковременными импульсами тока;
замкнутое состояние контактов сохраняется после окончания импульса, что позволяет использовать реле как элемент памяти;
после срабатывания не потребляется мощность для удержания якоря в притянутом положении;
высокая чувствительность и высокий коэффициент усиления по мощности;
за счет положения упоров можно осуществлять однопозиционную, нейтральную и двухпозиционную настройку реле.
Развитие конструкции эл. магнитных и поляризованных реле идет в направлении уменьшения массы, размеров, увеличения надежности и удобства монтажа на платах.
Микроминиатюрные реле имеют магнитные и контактные системы, располагаемые в герметичном кожухе. Штыревые выводы легко впаиваются в монтажные платы. Это реле типов РПС (поляризованные), РЭН, РПС, РЭС, РЛ и другие.
