Содержание

Исходные данные…………………………………………………………………3

Выбор и обоснование рациональных методов производства работ…………..4

1. Определение объемов работ………………….………………………….…….5

1.1 Определение объемов земляных работ…………………….……………...…5

1.2 Определение объемов работ при устройстве монолитных фундаментов….8

1.3 Выбор и обоснование методов производства бетонных работ…...…….…10

1.4 Определение транспортных средств (доставка бетонной)…………..…....12

1.5 Технико-экономическая оценка вариантов комплексной механизации производства бетонных работ……………………………………….…………..14

2 Организация, технология выполнения работ по устройству монолитных фундаментов и мероприятия по охране труда и технике безопасности.……16

2.1 Технология выполнения работ

2.1.1 Земляные работы……………………………………………………….…..17

2.1.2 Установка опалубки и ее снятие………………………………………….18

2.1.3 Установка арматуры……………………………………………………….19

2.1.4 Бетонирование фундамента…………………………….…………………20

2.2 Мероприятия по охране и технике безопасности

2.2.1 Общие требования при организации строительной площадки и рабочих мест…………………………………………………………………….………….22

2.2.2 Земляные работы………………………………………………………...…25

2.2.3 Бетонные и железобетонные работы……………………….…………….25

3 Определение трудовых затрат и заработной платы…………………………27

4 Проектирование графика производства работ……….………………………28

5 Технико-экономические показатели….……………………………………...29

6 Список литературы…………………….………………………………………30

ИСХОДНЫЕ ДАННЫЕ

Тип фундамента	План тип секций	Размеры фундамента	Тип прим. Секций	Дальность доставки бетон. смеси
Ростверк	Рис. 3	7 Вариант	Рис. 4в	12 км

Грунт - суглинок естественной влажности;

Весь объем разработанного грунта грузится в транспорт и вывозится с территории строительной площадки.

Разработка грунта производится экскаватором ЭО-4321 "обратная лопата".

Бетонная смесь доставляется с бетонных заводов по дорогам с твердым покрытием на расстояние 12 км.

Вариант 7: фундамент из ростверков, четырех секционный. Основание фунда­мента находится на отметке -1,600 м.

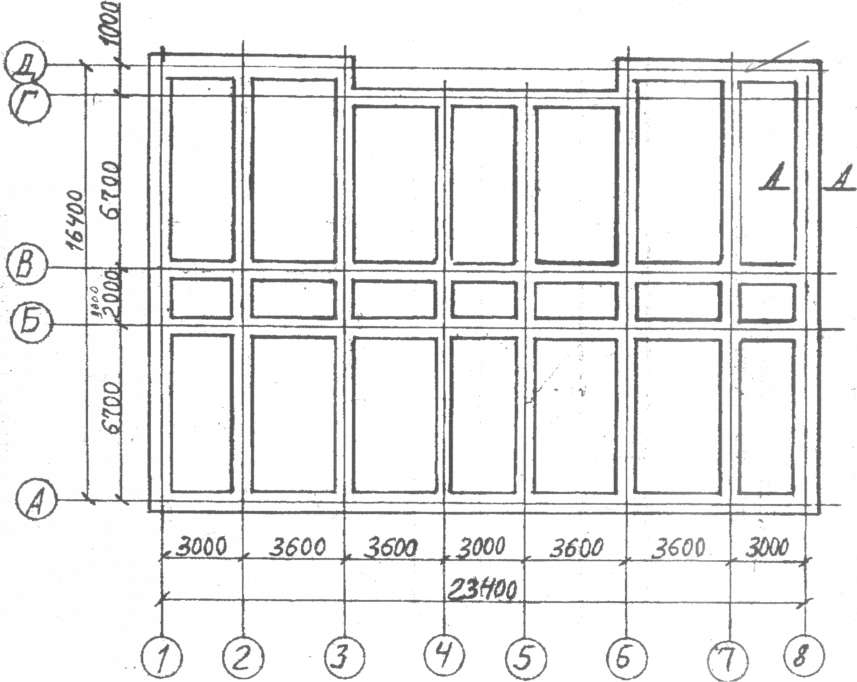

Р

исунок 1 - План ленточных фундаментов.

Выбор и обоснование рациональных методов производства работ

Исходными данными является фундамент из ростверков. В начале производства работ необходимо выполнить земляные работы, а именно сделать выемку грунта до отметки - 1,600 м. Рациональное решение - выкопать котлован. Грунт разрабатывается экскаватором ЭО-4321 (обратная лопата) с погрузкой в транспорт. Груз вывозится за территорию строительной площадки. Все работы целесообраз­но проводить поточным методом.

Земляные работы представляют собой:

1. Разработка грунта.

2. Организация съезда в траншеи и устройство площадки i = 15%

3. Организация уширений от проектных размеров в крайних осях - для удобства установки опалубки, ведения арматурных и бетонных работ.

4. Опалубка осуществляется из унифицированных разборно-переставных мелкощитовых элементов.

5. Бетонирование производится с помощью крана, работающего по схеме кран-бадья.

6. Уплотнение бетонной смеси проводится при помощи ручных глубинных вибраторов.
