1.3 Программа для проектирования печатных плат

DipTrace — это мощная система проектирования принципиальных схем и печатных плат (EDA — система).

DipTrace включает в себя четыре основные программы:

• Schematic — разработка принципиальных схем;

• PCB Layout — разводка плат, ручная и автоматическая трассировка;

• ComEdit — редактор корпусов;

• SchemEdit — редактор компонентов.

1.3.1 DipTrace Schematic - это современный программный инструмент по разработке сложных и многоуровневых иерархических принципиальных схем со множеством функций для создания визуальных и логических связей между выводами компонентов. Схемотехника позволяет провести обратную аннотацию с печатной платы проекта, а также экспортировать, либо импортировать проекты из / в других САПР-систем, в том числе в виде списков соединений. Система верификации и Spice экспорт для полноценного анализа проекта.

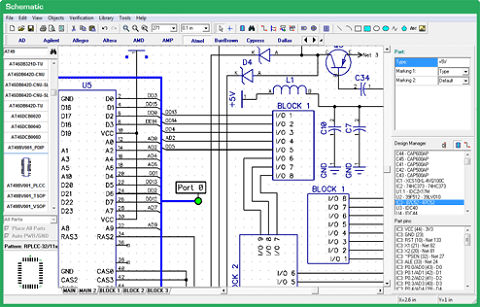

Р исунок 1-Многоуровневая Иерархия

1.3.2 Редактор плат - это современный инструмент по разработке электронных печатных плат с мощным автотрассировщиком и автоматическим позиционированием компонентов, возможностью копирования трассировки между иерархическими блоками. Real-Time DRC в удобной форме предупреждает о возможных ошибках, а широкие возможности импорта / экспорта нетлислов и производственных файлов (Gerber, N/C Drill, DXF, Pick & Place) полностью интегрируют DipTrace в современный мир электроники.

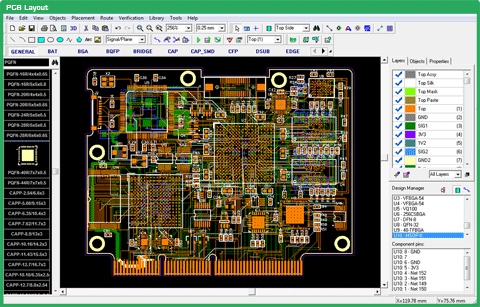

Рисунок 2- Система трассировки

1.3.3 Стандартный пакет библиотек DipTrace включает более 120 тыс. компонентов, около 11 тыс. корпусов и поставляется вместе с программой. Редакторы Корпусов и Компонентов позволяют создавать недостающие компоненты в считанные минуты. К Вашим услугам множество стандартных и настраиваемых шаблонов, функции массового переименования выводов, нумерации контактных площадок и инструменты по работе с шинами, которые минимизируют общие затраты времени на создание библиотек. Импорт библиотек с других форматов, использование 3D моделей и автоматическая верификация библиотек экономят время и дают новые возможности.

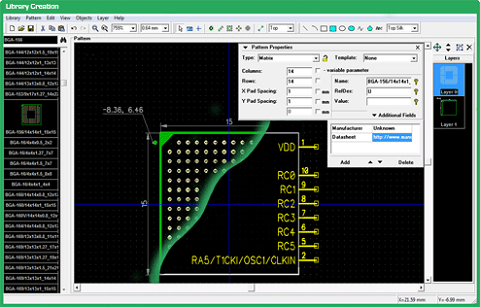

Рисунок 3- Создание корпусов и компонентов

1.3.4 DipTrace PCB Layout позволяет просматривать и экспортировать трехмерную модель платы со всеми установленными на ней компонентами на любом этапе проектирования. Модель можно вращать во всех плоскостях и изменять масштаб в реальном времени, а также менять цвет текстолита, дорожек/заливок, масок, шелкографии и фона. Возможен экспорт модели платы в формате VRML 2.0 для механических САПР. Более чем 2,5 тыс моделей компонентов доступны для скачивания, недостающую модель можно загрузить в *.wrl или *.3ds формате и подключить к корпусу в Редакторе Корпусов или PCB Layout.

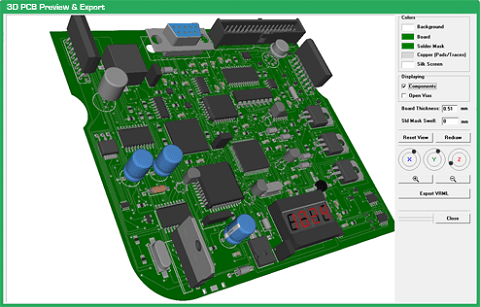

Р исунок 4- 3D Предпросмотр и Экспорт

2 Отчеты по проделанной работе

2.1 Преобразование схемы в плату

Запустите PCB Layout. По умолчанию, рабочая область будет пуста, пока не откроете какой-либо файл.

Настройте библиотеки. Сначала, выберите "Библиотека / Подключение библиотек" из главного меню. В диалоговом окне выберите опцию "Автоподключение из директории" и укажите путь к стандартным библиотекам нажав рядом на кнопку "...". По умолчанию,стандартные библиотеки находятся в папке "C:\Program Files\DipTrace\Lib" (ProgramFiles (x86) для Windows 7), но они могут быть и в другой папке в зависимости от того,уда Вы установили программу.Теперь стандартные библиотеки подключены и нам нужно подключить ранее созданнуюпользовательскую библиотеку корпусов. Отключите опцию "Автоподключение из директории". После этого станут активными кнопки между списками подключенных и всех известных библиотек. Щелкните по кнопке "..." (Добавить с диска) и укажите путь к Вашей библиотеке. После этого нажмите кнопку "Закрыть" и убедитесь, что нужные библиотеки появились на панели библиотек. Выберите любую библиотеку на панели, затем выберите какой-нибудь корпус левой кнопкой мыши из списка корпусов библиотеки и переместите курсор в рабочую область. Обратите внимание, что рисунок выбранного корпуса двигается вместе с курсором. Щелкните левой кнопкой мыши в рабочей области для того, чтобы установить корпус. Вы можете установить несколько корпусов, щелкая левой кнопкой в нужном месте. Установите еще несколько корпусов, желательно из разных библиотек. Также попробуйте другие способы установки. Щелкните левой кнопкой по одному из выводов любого компонента. Программа автоматически перейдет в режим создания сетей. Затем щелкните по другому выводу (другого или этого компонента). Будет создана новая сеть и Вы увидите синюю линию логической связи. Продолжая щелкать по другим выводам, Вы можете добавить еще несколько выводов в эту сеть. Для завершения создания сети, щелкните правой кнопкой в любой свободной точке области построения.

Создайте еще несколько сетей. Обратите внимание, что при попытке подключения к одному из выводов, который уже включен в одну из сетей, программа предложит объединить сети, перенести вывод в новую сеть или отменить действие. Для удаления вывода из сети, щелкните по выводу и выберите "Удалить из сети" в подменю. Откройте "Трассировка / Таблица связей". Здесь Вы можете посмотреть список сетей, а также их выводов. Выводы можно добавить или удалить к/из выбранной сети. В этом же окне можно добавлять и удалять сети. Поэксериментировав с созданием сетей вручную, удалите все компоненты в рабочей области. Для этого используйте "Ctrl+A" чтобы выбрать все объекты, затем кнопку "Del",чтобы удалить. Выберите "Файл / Открыть" из главного меню и выберите файл схемотехники нашего

проекта. Если все компоненты на схеме содержат подключенные корпуса, загрузка пройдет без каких-либо ошибок и предупреждений. В противном случае, программа выведет сообщение, что определенные компоненты не содержат подкюченного корпуса. В таком случае, Вам необходимо вернуться в Схемотехнику и исправить схему (подключить оставшиеся корпуса).

После загрузки схемы, на рабочей области будут распогаться все компоненты, а между ними синими линиями отображаться нужные связи. Чтобы предотватить случайное изменение связей, заблокируйте структуру, используя "Трассировка / Заблокировать структуру связей". Пока компоненты располагаются абсолютно хаотично. Обычно их упорядычивают рядом с границами платы, но если границы платы еще не установлены и вы нажмете на кнопку "Упорядочить компоненты", или выберите "Позиционирование. Упорядочить компоненты" из главного меню, то компоненты будут упорядочены в центре начала координат.
