Достоинства цифровой системы коммутации. Обобщенная структурная схема цск. Назначение элементов схемы
Большинство систем коммутации на сети в настоящее время являются цифровыми (ЦСК). Обработка информации в таких системах осуществляется в цифровой форме. ЦСК обладают следующими преимуществами:
Улучшают качество связи;
Снижают эксплуатационные расходы за счёт автоматизации процессов технического обслуживания;
Предоставление абонентам дополнительные виды обслуживания (ДВО);
Позволяет просто вносить изменений в программном обеспечении управляющего устройства;
Позволяет унифицировать оборудование для УПАТС, СТС, ГТС, АМТС.
Обобщенная схема ЦСК представлена на рисунке 1.

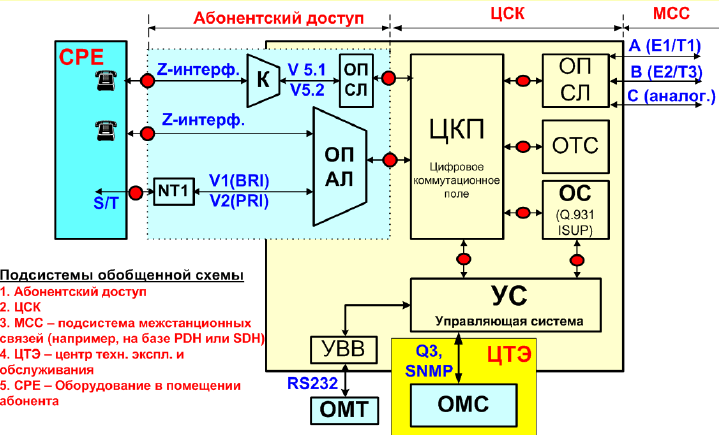

Рисунок 1 — Обобщенная структурная схема ЦСК
В состав ЦСК независимо от её назначения и системы входят следующие виды оборудования (рисунок 1):
К - концентратор - используются для подключения удаленных абонентов к ЦСК
ОП АЛ - оборудование подключения абонентских линий -служит для согласования аналоговых абонентских линий (ААЛ) или цифровых абонентских линий (ЦАЛ) с цифровым коммутационным полем.
ОП СЛ - оборудование подключения соединительных линий- предназначены для подключения к станции аналоговых и цифровых соединительных линий от встречных АТС. В зависимости от типа подключаемой линии используются различные виды интерфейсов: А,В,С.
ЦКП - цифровое коммутационное поле - используется для коммутации всех видов трактов, включаемых в ЦКП. При построении ЦКП используются принципы временной и пространственной коммутации.
ОТС - оборудование тактовой синхронизации - используется для обеспечения синхронной работы всех блоков АТС, а также для выдачи синхросигналов на другие станции
ОС - оборудование сигнализации- используется для организации сигнализации в пределах АТС и при межстанционной связи. Обеспечивает прием и передачу всех линейных сигналов, сигналов управления и сигналов межпроцессорного обмена, а также формирует и выдает в сторону абонента информационные сигналы - Ответ станции, Занято, контроль посылки вызова, посылка вызова.
УС –управляющая система -осуществляет руководство всеми процессами, происходящими на станции.
Выполняет следующие функции:
Обеспечивает управление процессами установления и разъединения соединений.
Обеспечивает контроль работоспособности АТС и диагностику неисправностей, управляет предоставлением ДВО.
Осуществляет сбор различной статистической информации о состоянии оборудования АТС.
УВВ - устройства ввода-вывода- это видеотерминалы и принтеры, предназначенные для осуществления взаимодействия обслуживающего персонала с оборудованием станции при выполнения всех процессов по технической эксплуатации.
OMT – терминал технического обслуживания
OMC – центр технического обслуживания
NT1 – сетевое окончание ISDN-доступа
Временная ступень коммутации (т-ступень).
Под временной цифровой коммутацией понимают передачу разговорной информации из одного канального интервала в другой внутри одной ИКМ- линии.
Для того, чтобы осуществить такую коммутацию, необходимо разговор, поступивший по одному канальному интервалу (КИ), задержать на какое-то время для последующей его выдачи в другой КИ. Для такой задержки используют ступень временной коммутации или Т – ступень (рисунок 1)
Рисунок 1 – Принцип временной коммутации
Т-ступень состоит из информационного запоминающего устройства (ИЗУ) и управляющей памяти (УП). ИЗУ предназначено для хранения в определенной ячейке разговорной информации. В ячейки УП записываются адреса ячеек ИЗУ, в которые необходимо записать или из которых нужно считать разговорную информацию (рисунок 2). Запись адресов в управляющую память осуществляется по командам из управляющего устройства (УУ). Количество ИЗУ в Т-ступени равно количеству ИКМ – трактов, входящих в эту ступень, а количество ячеек в каждом запоминающем устройстве соответствует количеству канальных интервалов в каждом ИКМ - тракте.
Рисунок 2 – Общая схема Т - ступени
Т-ступень может работать в двух режимах:
1) «последовательная запись/ произвольное считывание» В этом случае за каждым разговорным каналом закрепляется конкретная ячейка ИЗУ. Под действием счетчика номеров ячеек информационного ЗУ последовательно открываются все ячейки этого ЗУ для записи информации из входящих канальных интервалов. Т.е., информация нулевого канального интервала записывается в нулевую ячейку, первого - в первую и т.д. В управляющую память в ячейки с номером исходящего КИ по командам из УУ записывается адрес той ячейки ИЗУ, которую необходимо открыть во время исходящего канального интервала.
2) «произвольная запись/ последовательное считывание». В этом случае поступающая на вход разговорная информация записывается в ячейки ИЗУ в соответствии с адресом, хранимым в УП, а считывание информации из ИЗУ осуществляется последовательно под действием счетчиков номера ячейки ИЗУ.
