Болтовые соединения
На чертеже болтового соединения (рис.11) выполняют не менее двух изображений: на плоскости проекций параллельной к оси болта и на плоскости проекций перпендикулярной к его оси (со стороны гайки). При изображении болтового соединения в разрезе стандартные детали (болт, гайку, шайбу) показывают неразрезанными. Головку болта и гайки на главном виде принято изображать тремя гранями. Штриховка смежных деталей выполняется под углом 450 к горизонтальным линиям чертежа в разные стороны, при этом для каждой детали на всех изображениях сохраняют одинаковые направление и частоту штриховки.
На чертеже болтового соединения указывают три размера: диаметр резьбы, длину болта и диаметр отверстия под болт в соединяемых деталях.

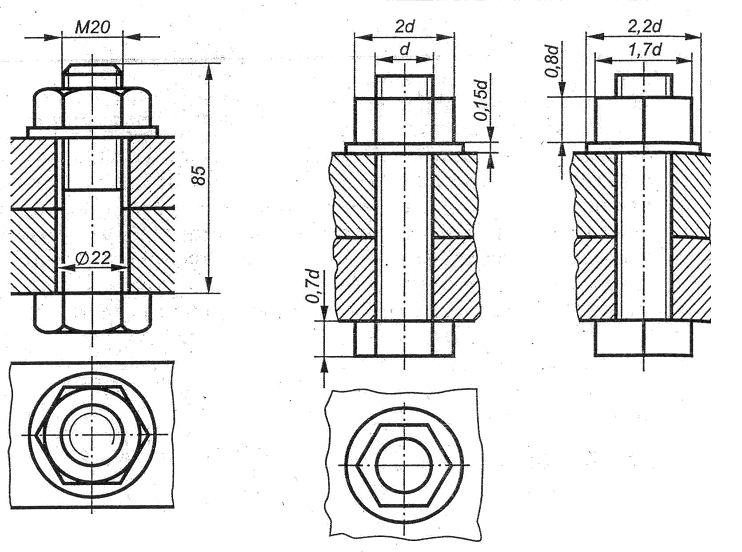

Рис. 11 Рис. 12
При упрощенном изображении болтового соединения размеры элементов крепежных деталей определяют по условным соотношениям в зависимости от диаметра резьбы болта d (рис. 12) Резьбу в этом случае условно показывают по всей длине стержня болта, а фаски на крепежных деталях и зазор между отверстием и стержнем болта не изображают.
В тех случаях, когда номинальный диаметр резьбы равен или меньше 2 мм, ГОСТ 2.315-68* допускает изображение болтового соединения условно.
