3.Проектний розрахунок валів редуктора
3.1.Ведучий вал.
Діаметр
вихідного кінця при допустимому
напруженні; [
к]=15МПа
dВ1=
Приймаємо dВ1=32мм.
Приймаємо діаметр під валу підшипник dП1= dВ1+5=32+5=37мм
Приймаємо dП1=40мм; Діаметр западин шестерні df1=40мм.
Ведений
вал з’єднано з валом електродвигуна
за допомогою муфти. Діаметр вала
двигуна приймаємо за ГОСТ 19523-81(с.391
) dв=38мм.
Вибираємо муфту пружну втулково-пальцеву,для
якої за ГОСТ 21424-75 (табл.11.5
) діаметр вихідного кінця вала dв
=32
мм ,розточки напівмуфти під діаметр
валу електродвигуна dв=38
мм, діаметр муфти D
=140
мм, довжина муфти L
=165мм.

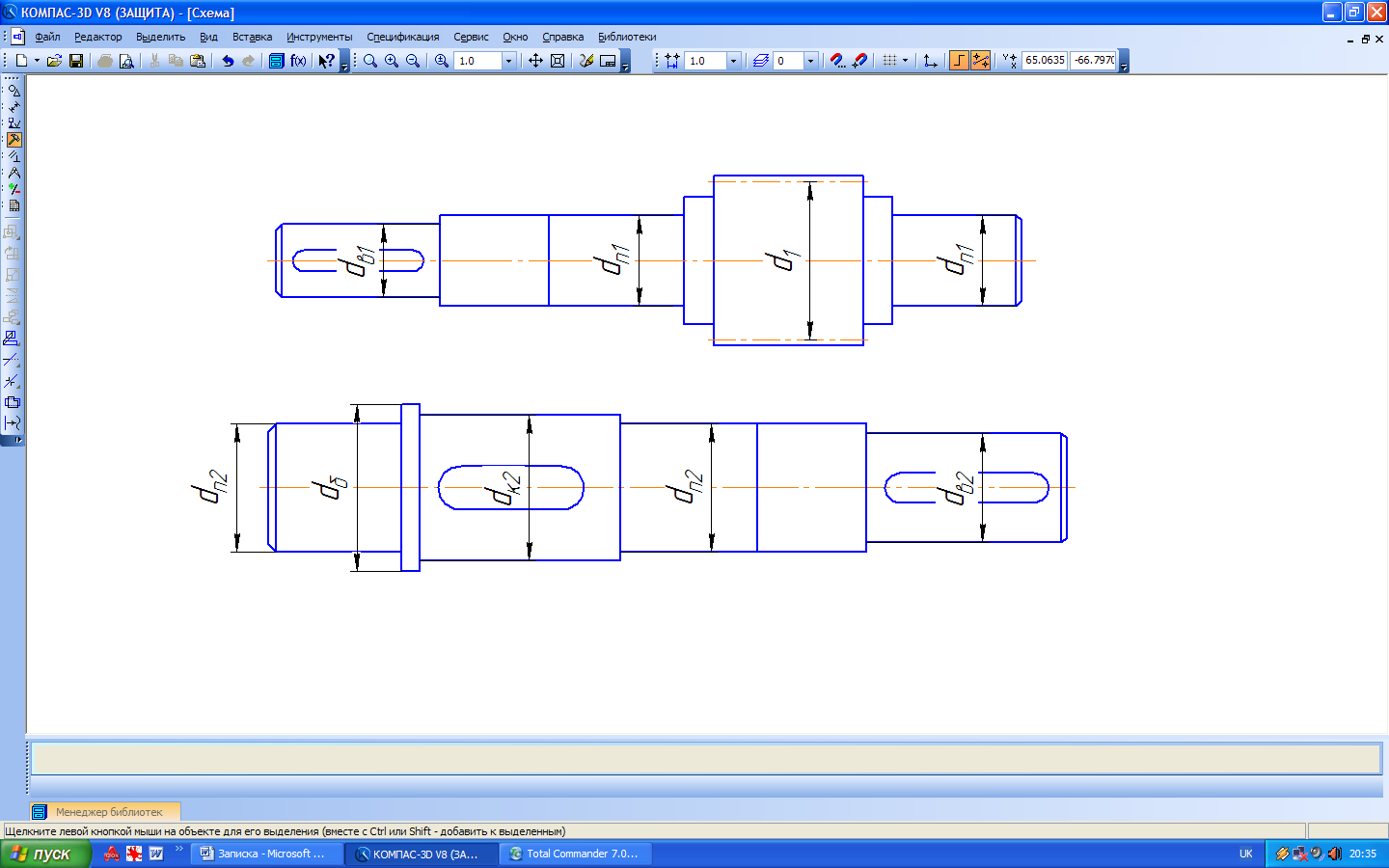

Рис. 3. Конструкція ведучого валу.
3.2 .Ведений вал.
Приймаємо [ к]=20мПа-допустимі напруження кручення;
Діаметр вихідного кінця валу визначаємо за формулою:
dВ2=
Приймаємо dВ2=40мм.
Діаметр валу під підшипник приймаємо dП2=45мм, dК2=50мм.
Рис.4.Конструкція веденого вала.
4.Конструктивні розміри зубчастої пари
4.1.Шстерня.
Шестерню виконують за одне ціле з валом, її розміри визначені попередньо: d1=75мм, da1=80мм, df1=68мм, b1=45мм.
4.2.Колесо

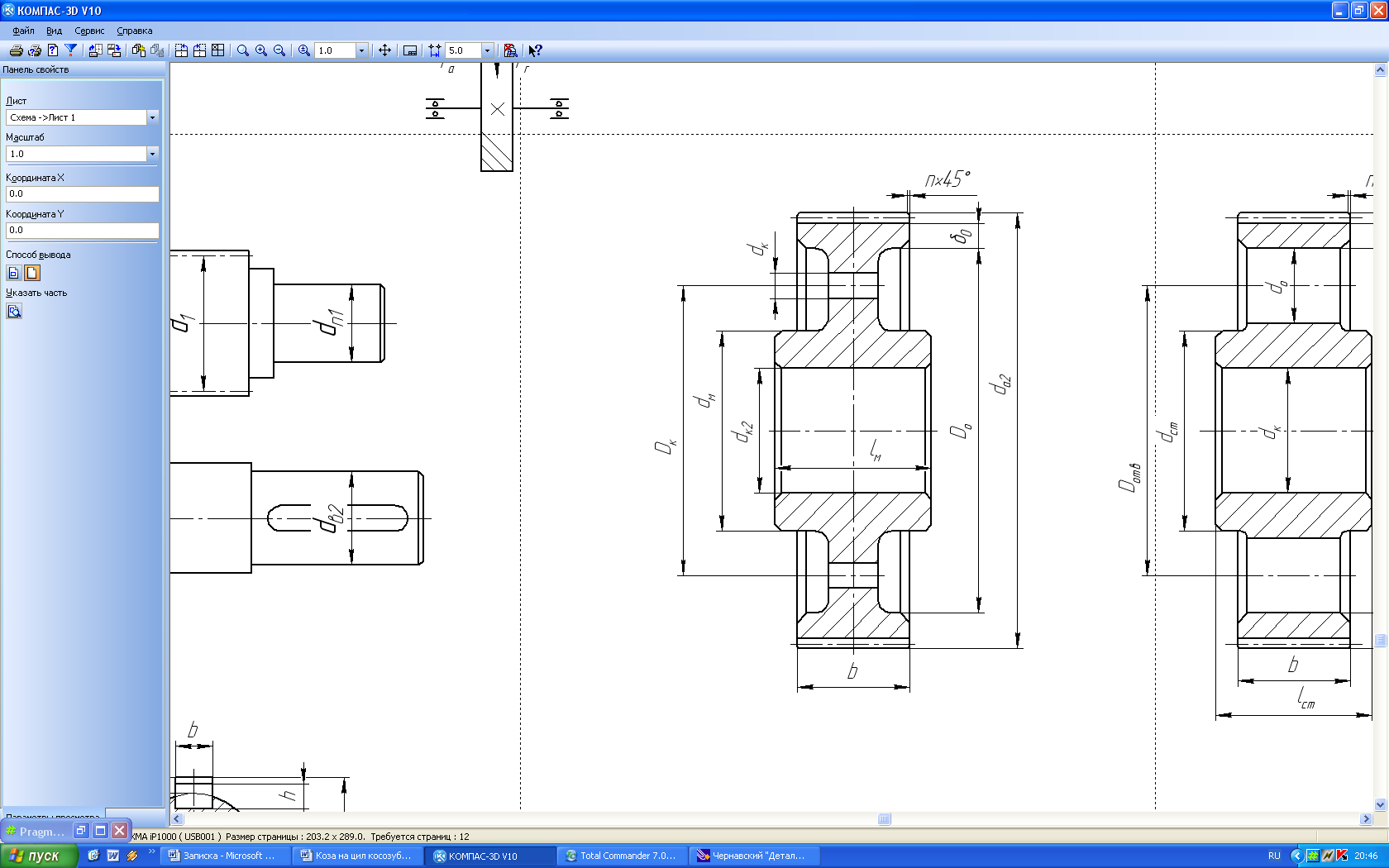

Рис. 5. Колесо зубчасте циліндричне.
4.2.1.Виконуємо коване, його розміри:
d2=245мм, da2=250мм, df2=238мм, b2=40мм.
Діаметр маточини :
dм=
1,6∙
=1,6*50=
80 мм.
Довжина маточини :
l м=(1,2..1,5) =(1,2..1,5) ∙50=(60...80)мм
приймаємо lм=70мм.
4.2.2.Товщина обода :
=(2,5-4)
mп=(2,5-4)2,5=(6,25
-10)мм;
приймаємо d0=10мм.
4.2.3.Товщина диска :
С=0,3· b2=0,3·40=12мм;
приймаємо С=12мм.
Внутрішній діаметр обода :
Dо=
-2
==238-2·10=218мм;
приймаємо D0=218мм.
4.2.4.Діаметр
кола
центрів отворів в диску:
;
Діаметр отворів в диску:
приймаємо
=38мм.
4.3.Розмір фаски:
n=0,5 тп=0,5·2.5=1.25мм.
