1.4 Технологические схемы отчистки воды с применением реагентов.

В водоподготовке используются различные технологические приёмы улучшения качества воды. Современные методы являются комбинацией ряда процессов: физических, химических (физико-химических) и биологических.

Технологические схемы выбирают в зависимости от производительности, качества воды в источнике и требований к её качеству, а так же местных условий.

Общая схема реагентной водоподготовки такова: неочищенная вода подаётся в смеситель, сюда же подаётся раствор реагента. Смешанная вода поступает в камеру хлопьеобразования, где проходит образование хлопьев взвеси. В отстойниках хлопья выпадают в осадок, а отстоенная вода для окончательного осветления подаётся на фильтры, затем её обеззараживают и собирают в резервуары чистой воды.

По принципу перемещения масс воды в очистных сооружения различают напорные и самотёчные системы. В практике получили распространение схемы станции водоподготовки с самотёчным движением воды.

Выбор состава основных водоочистных сооружений в зависимости от мутности, цветности и производительности представлен в таблице 1.4

Таблица 1.4 – Основные сооружения и способы обработки воды

Основные сооружения	Условия применения:
	мутность, мг/л			цветность, град.		Производи-тельность станции, м3/сут
	Исходная вода		Очищен-ная вода	Исход- ная вода	Очищен- ная вода
Обработка воды с применением коагулянтов и флокулянтов
1. Скорые фильтры (одноступенчатое фильтрование):
а) напорные фильтры		до 30	до 1,5	до 50	до 20	до 5000
б) открытые фильтры		до 20	до 1,5	до 50	до 20	до 50000
2. Вертикальные отстойники - скорые фильтры		до 1500	до 1,5	до 120	до 20	до 5000
3. Горизонтальные отстойники - скорые фильтры 4. Контактные префильтры - скорые фильтры (двухступенчатое фильтрование)		до 1500 до 300	до 1,5 до 1,5	до 120 до 120	до 20 до 20	св. 30000 любая

Продолжение таблицы 1.4

5. Осветлители со взвешенным осадком -скорые фильтры	не менее 50 до 1500	до 1,5	до 120	до 20	св. 5000
6. Две ступени отстойников - скорые фильтры	более 1500	до 1,5	до 120	до 20	любая
7. Контактные осветлители	до 120	до 1,5	до 120	до 20	-//-
8. Горизонтальные отстойники и осветлители со взвешенным осадком для частичного осветления воды	до 1500	8 -15	до 120	до 40	-//-
9. Крупнозернис-тые фильтры для частичного осветления воды	до 80	до 10	до 120	до 30	-//-
10. Радиальные отстойники для предваритель-ного осветления высокомутных вод	св. 1500	до 250	до 120	до 20	-//-
11. Трубчатый отстой­ник и напорный фильтр заводского изготовле­ния (типа «Струя»)	до 1000	до 1,5	до 120	до 20	до 800

При подготовке воды на хозяйственно-питьевые нужды применяются реагенты, разрешенные Главным санитарно-эпидемиологическим управлением Минздрава России.

Согласно рекомендаций выделяются несколько технологических схем очистки воды с применением коагулянта:

I^ая схема при производительности станции до 5 000 м³/сутки;

II^ая схема при производительности станции свыше 30 000 м³/сутки;

III схема при производительности станции свыше 5 000 м³/сутки.

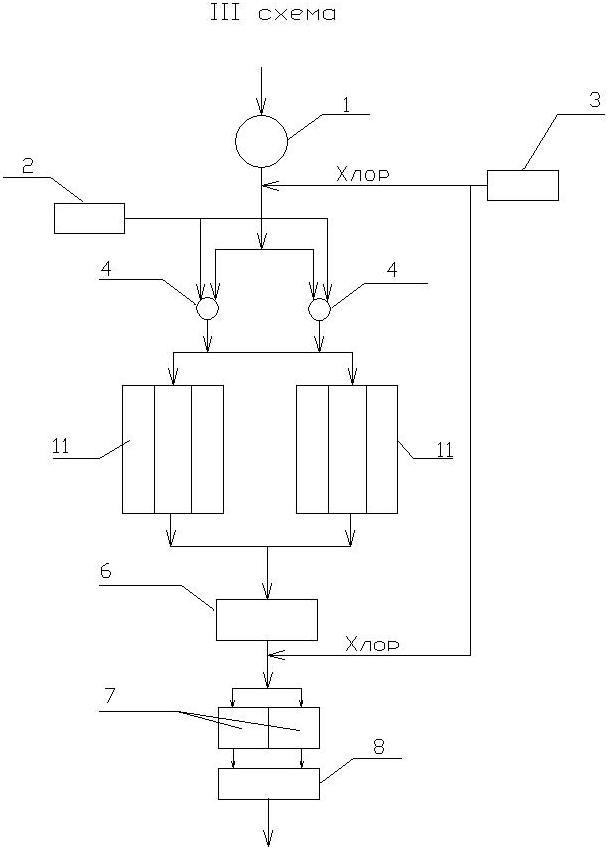

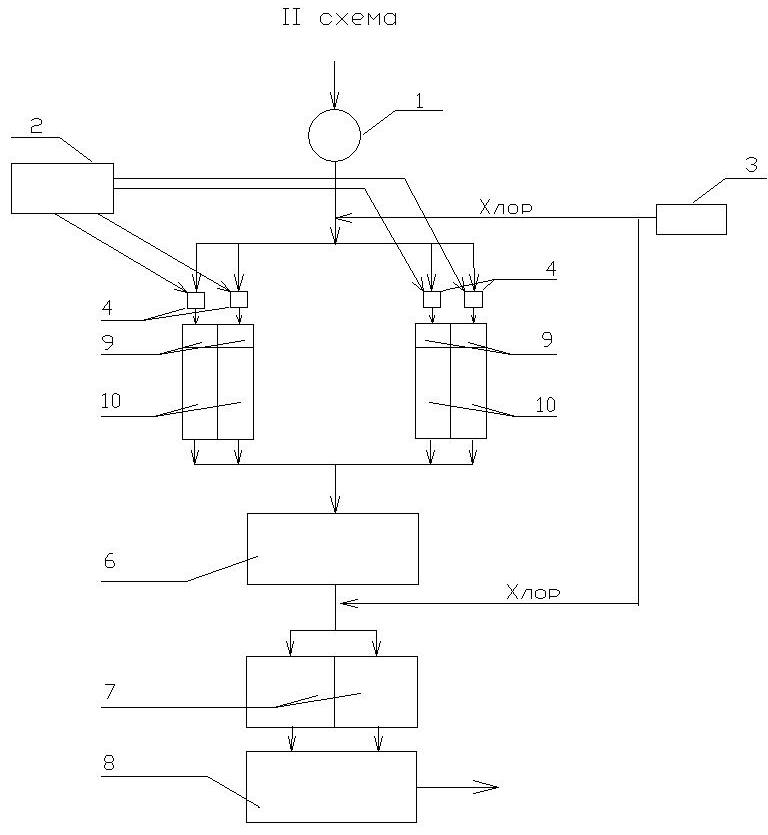

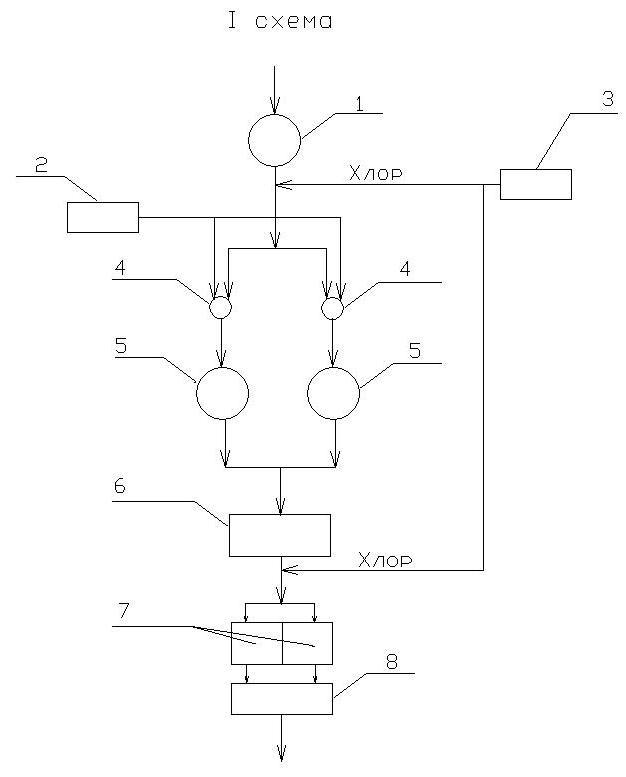

Рисунок 1.1 - Схемы компоновки очистных сооружений: 1 – Насосная станция I подъёма; 2 – реагентное хозяйство; 3 - хлораторная ; 4 – смеситель; 5 – вертикальный отстойник; 6 – фильтры; 7 – РЧВ; 8 – насосная станция II подъёма; 9 – камеры хлопьеобразования; 10 – горизонтальные отстойники; 11 – осветлители.
