4. Составление высотной схемы станции водоподготовки при реагентном способе очистки.
4.1 Понятие «высотная схема». Принцип её построения.
Под высотной схемой очистной станции понимают графическое изображение в профиле всех её сооружений с взаимной увязкой высоты их расположения на местности (генплане).
При проектировании схем с самотечным движением воды целесообразно используется рельеф местности.
Схема позволяет определить отметки уровней воды в основных сооружениях. При компоновки очистных сооружений, необходимо обеспечить удобство эксплуатации, создать условия движения воды самотёком от головного сооружения до РЧВ.
Принцип построения высотной схемы – схему начинаем строить от наиболее низкорасположенного сооружения – резервуара чистой воды. За отметку начальную принимают отметку поверхности земли площадки станции. Отметку наивысшего уровня воды в РЧВ назначают на 0,4 – 0,8 м., выше планировочной отметки.
Отметки уровней воды в остальных сооружениях вычисляют с учётом потерь напора в отдельных сооружениях.
Потери следует принимать по таблице 4.1
Таблица 4.1 – Потери напора в сооружениях станции
Сооружения и оборудование |
Потери напора, м |
Барабанные сетки и микрофильтры |
0,4 -0,6 |
Входные (контактные) камеры устройств |
0,3 - 0,5 |
Устройства ввода реагентов |
0,1 - 0,3 |
Гидравлические смесители |
0,5 - 0,6 |
Механические смесители |
0,1 - 0,2 |
Гидравлические камеры хлопьеобразования |
0,4 - 0,5 |
Механические камеры хлопьеобразования |
0,1 - 0,2 |
Отстойники |
0,7 - 0,8 |
Осветлители со взвешанным слоем осадка |
0,7 - 0,8 |
Скорые фильтры |
3 - 3,5 |
Медленные фильтры |
1,5 - 2 |
Соеденительные коммуникации |
|
От сетчатых барабанных фильтров к смесителям |
0.2 |
От смесителей к отстойникам, осветлителям со взвешанным слоем осадка |
0,3 - 0,4 |
От отстойников, осветлителей со взвешанным слоем осадка к фильтрам |
0,5 - 0,6 |
От фильтров к резервуару чистой воды |
0,5 - 1 |
4.2 Расчёт высотных отметок
Высотные схемы станций очистки воды показаны на рисунках 4,1; 4,2; 4,3 для станций с вертикальными отстойниками и фильтрами; для станций с осветлителями со взвешенным слоем осадка и фильтрами; для станций с горизонтальными отстойниками и фильтрами.

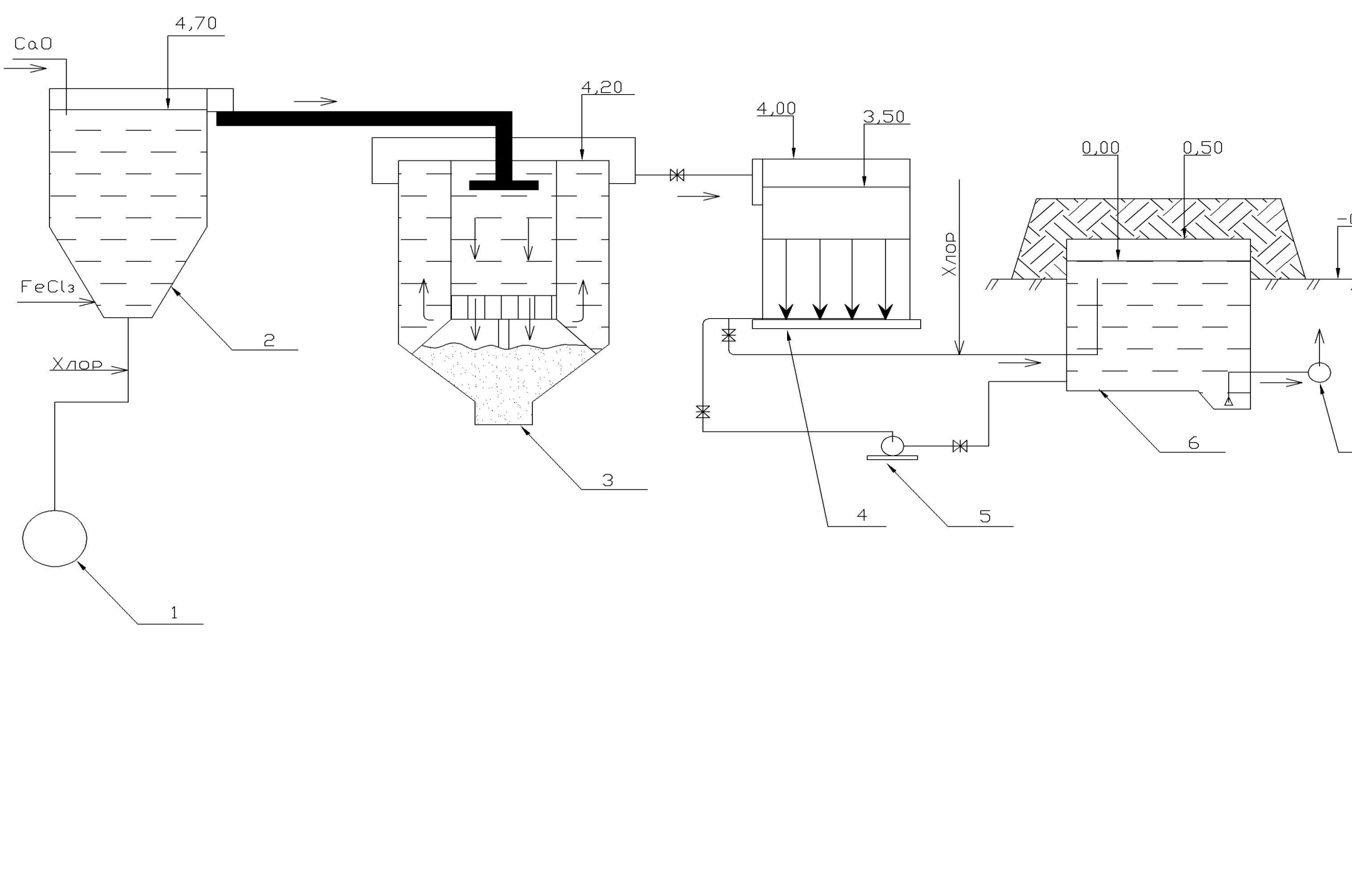

Рисунок 4.1 - Технологическая схема обработки воды (высотная схема с вертикальными отстойниками и фильтрами): 1 – насосная станция I подъёма; 2 – смеситель; 3 – вертикальный отстойник; 4 – фиьтр; 5 – насос для промывки; 6 – РЧВ; 7 – насосная станция II подъёма.

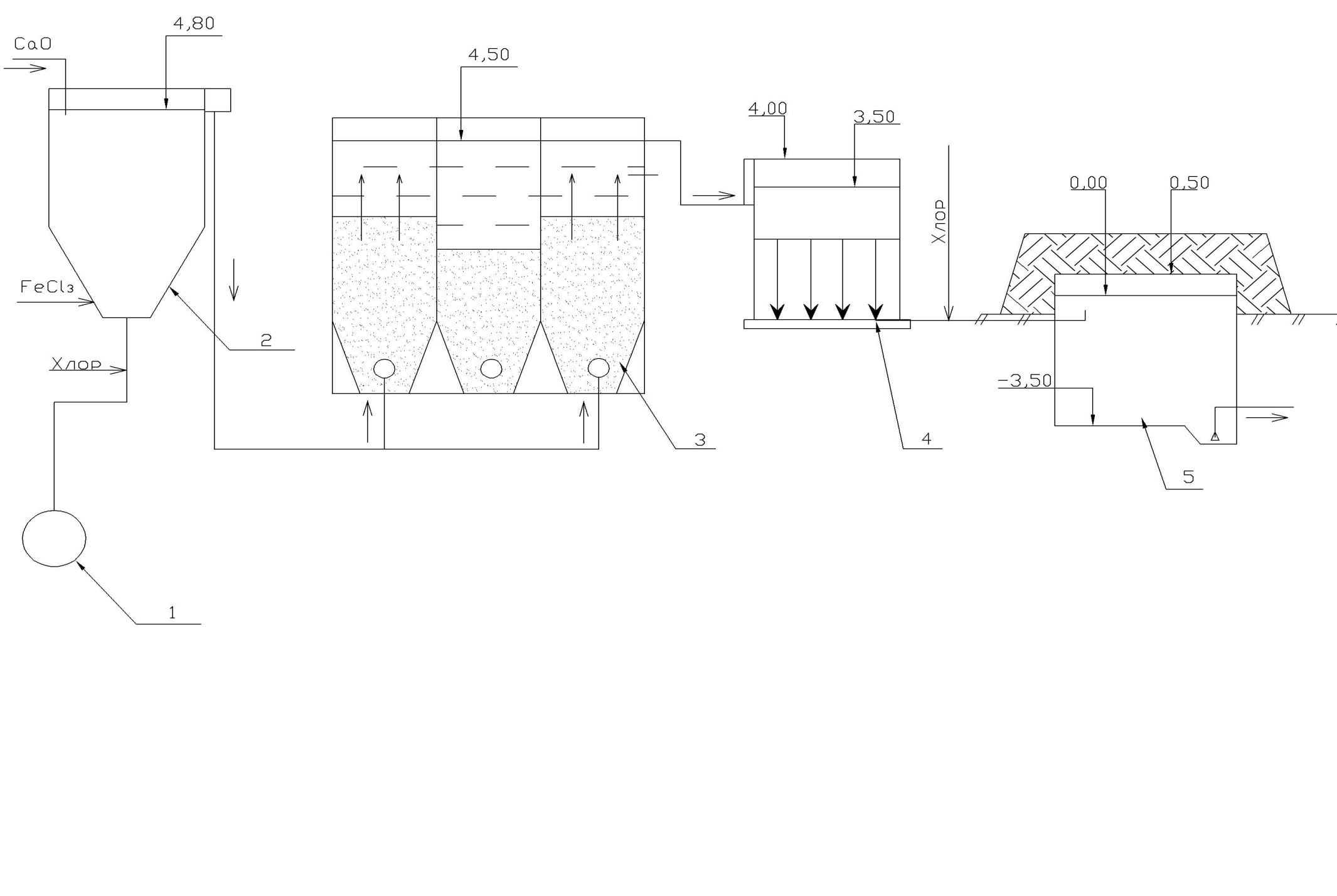

Рисунок 4.2 - Технологическая схема очистки воды (выносная схема) с осветлителями со взешанным слоем осадка и фильтрами: 1 – насосная станция I подъёма; 2 – смеситель; 3 – осветлитель; 4 – фильтр; 5 – РЧВ.

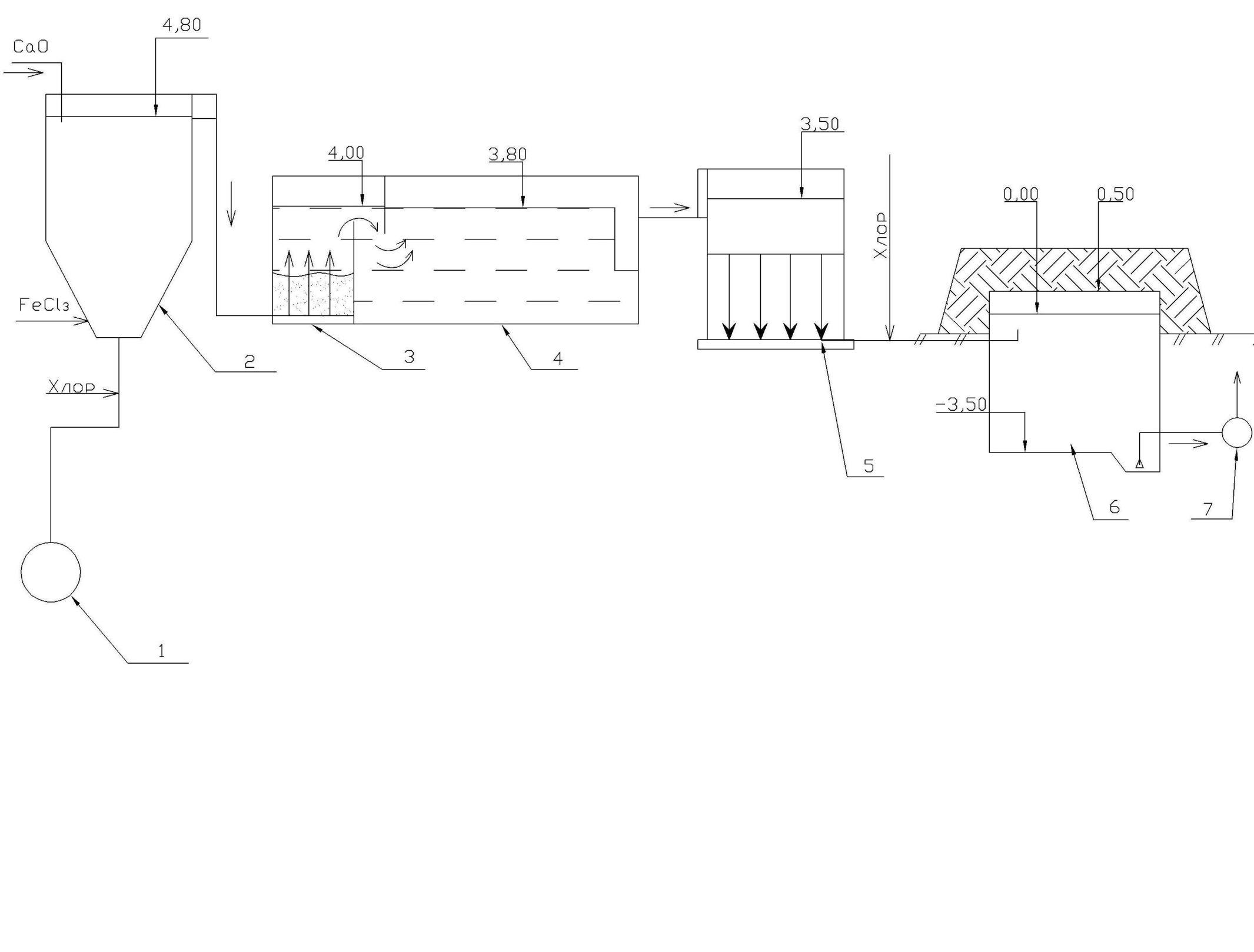

Рисунок 4.3 - Технологическая схема очистки воды (высотная схема) с горизонтальным отстойником и фильтрами: 1 – насосная станция I подъёма; 2 – смеситель; 3 – камера хлопьеобразования; 4 – горизонтальный отстойник; 5 – фильтр; 6 – РЧВ, 7 – насосная станция II подёма.
Приложение I Исходные данные индивидуального варианта
Показатели качества |
Варианты |
|||||||||||||||
Подгуппа "А" |
Подгуппа "Б" |
|||||||||||||||
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
13 |
14 |
15 |
16 |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
13 |
14 |
15 |
16 |
17 |
Производительность, м3/сут |
4900 |
5600 |
12900 |
16700 |
24300 |
30000 |
34000 |
39000 |
5000 |
4200 |
8400 |
15600 |
11400 |
32000 |
37000 |
43000 |
Мутность, мг/л |
66 |
500 |
118 |
180 |
105 |
130 |
63 |
270 |
79 |
135 |
82 |
45 |
67 |
430 |
112 |
125 |
Цветность, Ц° |
18 |
48 |
25 |
34 |
24 |
26 |
21 |
34 |
36 |
23 |
22 |
17 |
17 |
16 |
38 |
38 |
Запах, балл |
1.5 |
1.8 |
2.3 |
2 |
1.8 |
1.9 |
1.8 |
2.8 |
2.2 |
2.5 |
1.6 |
2 |
2.65 |
1.9 |
2 |
2.5 |
Привкус, балл |
1.5 |
1.8 |
2.3 |
2 |
1.8 |
1.9 |
1.8 |
2.8 |
2.2 |
2.5 |
1.6 |
2 |
2.65 |
1.9 |
2 |
2.5 |
Температура, С |
13 |
19 |
9 |
8 |
19 |
16 |
11 |
11.5 |
12 |
14 |
15 |
15 |
15 |
16 |
11 |
9 |
Активная реакция, pH |
6.8 |
8.5 |
7.1 |
7.7 |
8.5 |
6.9 |
6.7 |
5.6 |
7.1 |
6.2 |
5.9 |
6.5 |
7.3 |
5.8 |
8.5 |
8.2 |
Щелочность, мг. Экв/л |
2 |
2 |
2 |
2 |
2 |
2 |
2 |
2 |
2 |
2 |
2 |
2 |
2 |
2 |
2 |
2 |
Жесткость общая / карбонатная, мг.экв/л |
7 5 |
5,9 4,1 |
8,5 5,4 |
5,6 3,9 |
6,7 4,2 |
7,3 3,8 |
5,9 4,1 |
5,1 2,9 |
4,9 2,7 |
6,9 3,8 |
8,8 5,2 |
9,1 4,4 |
6,1 3,4 |
6,5 4,7 |
5,4 3,2 |
6,7 4,8 |
Содержание железа, мг/л |
0.3 |
0.6 |
2 |
1.2 |
0.86 |
0.54 |
0.6 |
0.62 |
0.32 |
0.82 |
1.1 |
0.5 |
0.4 |
0.45 |
0.6 |
1.2 |
Коли - титр |
330 |
150 |
80 |
210 |
300 |
190 |
350 |
360 |
310 |
220 |
160 |
250 |
210 |
320 |
280 |
170 |
Высота слоя раствора, м |
1.4 |
1.2 |
1.35 |
1.5 |
1.4 |
1.8 |
1.8 |
2 |
1.2 |
1.2 |
1.7 |
1.3 |
2.1 |
1.45 |
1.6 |
1.8 |
Время приготовления раствора, час |
20 |
20 |
12 |
12 |
12 |
20 |
20 |
24 |
20 |
20 |
12 |
12 |
24 |
12 |
20 |
20 |
Кратковременный запах, балл |
3.5 |
3.7 |
4.8 |
4.9 |
5.7 |
5.5 |
3.9 |
3.9 |
6 |
4.2 |
5.1 |
4.1 |
3.4 |
5.3 |
2.8 |
7.1 |
Коагулянт |
FeCL |
Al2(SO4)3
|
FeCL |
|||||||||||||
18
H2O
Литература
Оводов В.С. Сельскохозяйственное водоснабжение и обводнение. Москва «Колос» 1984г. – 480 стр.
Горбачёв Е.А. Проектирование очистных сооружений водопровода из поверхностных источников. Изд. Ассоциация строительных вузов. 2004г. – 240 стр.
СНиП 2.04.02 – 84* Водоснабжение. Наружные сети и сооружения. Госстрой России. М. ГУП. ЦПП. 2001г. – 128 стр.
Усаковский В.М. Водоснабжение и водоотведение в сельском хозяйстве. М «Колос» 2002г. – 326 стр.
Смагин В.В., Небольсина К.А., Беляков В.Н. Курсовое и дипломное проектирование. М. «Агропромиздат» 1990г. – 335 стр.
СанПиН 2.14.1074 – 01. Санитарно-эпидемиологические правила и нормативы. Питьевая вода. Гигиенические требования к качеству воды централизованных систем питьевого водоснабжения. Москва 2002г. – 104 стр.
