4. Опис приладів

1. Магнітометр «L-мікро». За допомогою магнітометра і вимі­рювального пристрою, зовнішній вигляд і органи керування яких зоб­ражено на рис. 4.1 і 4.2, можна визначити інтенсивність змінного маг­нітного поля промислової частоти 50 Гц, знайти джерело магнітного поля, перевірити безпечність комп’ютера, провести оцінку рівня маг­нітного поля у навчальних і житлових приміщеннях тощо.

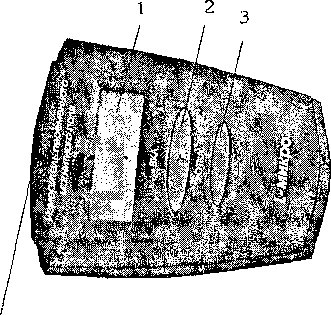

Рис. 4.1

Магнітометр «L-микро»;

1 – індикаторна панель; 2 – кнопка приведення в дію при­ладу; 3 – кнопка вимикання; 4 – гніздо з’єднання з ви­мірювальним пристроєм

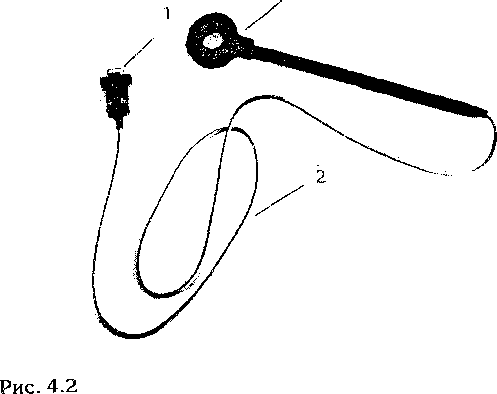

В имірювальний пристрій:

1 — штекер для з’єднання з магнітометром; 2 — з’єднуваль­ний кабель; З — вимірювальний пристрій

Метод вимірювання, який реалізований у магнітометрі, базуєть­ся на використанні законів електромагнітної індукції: аналізується електрорушійна сила, яка виникає у обмотці котушки (поз. З, рис. 4.2) при її розміщенні у змінному магнітному полі.

Технічні характеристики

Частота вимірювання

Діапазон вимірювання 0.05 + 19 99 мкТл

Похибка до 20 % від вимірюваного значення

Тип датчика однокоординатний

Габаритні розміри 130 х 90 х 35 мм

Маса приладу з батареєю живлення не більше 400 г

Живлення від батареї типу «Крона» 9 в

Струм, який споживається приладом 5 мд

Порядок проведення вимірювань

1. З’єднайте вимірювальний пристрій з магнітометром.

2. Натисніть кнопку «ВКЛ».

3. Піднесіть пристрій до об’єкта, який досліджується. Змінюючи його орієнтацію у просторі, потрібно досягнути максимальних показів, які й будуть величиною, що вимірюється.

4. Результатом вимірювання магнітного поля в даній точці прос­тору буде середнє значення після проведення декількох вимі­рювань.

4.2 Вимірювач шуму й вібрації ВШВ-003. Вимірювач ВШВ-003 призначений для вимірювання та частотного аналізу параметрів шуму й вібрації. Його зовнішній вигляд подано на рис. 4.3. Принцип дії приладу ґрунтується на перетворенні звукових і механічних ко­ливань у пропорційні електричні сигнали, які потім підсилюються й фіксуються вимірювальним пристроєм.

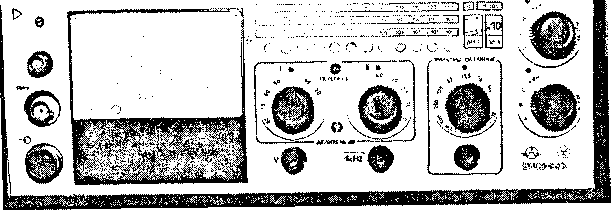

Рис 4.3

Зовнішній вигляд вимірювача шуму й вібрації ВШВ-003

Електричне калібрування приладу

Для калібрування (налагодження) підсилювач ПМ-3 кабелем 5 м з’єднайте з гніздом «Вход» приладу.

Еквівалент П-16 з’єднайте з підсилювачем ПМ-3. Кабелем 5ф6.644.249, довжиною 0,5 м, з’єднайте еквівалент П-16 з гніздом «50 mV». Перемикачі приладу встановіть у положення: «ДЕЛИТЕЛЬ», dB 1-40, «ДЕЛИТЕЛЬ», dB 2-50, «ФИЛЬТРЫ» –«ЛИН», «РОД РАБОТЫ» –«F».

Натисніть кнопку «КАЛИБР» і через 1 хвилину за допомогою потенціометра встановіть стрілку приладу на відмітку «4» відповідної шкали. У цьому випадку величина каліброваного сигналу буде дорівнювати 94 дБ.

Вимірювання рівнів звукового тиску на частотних характеристиках «ЛИН», С, В, А

Прокалібруйте вимірювач, за допомогою потенціометра встано­віть стрілку вимірювального приладу на відмітку шкали 0-10 відповідно до табл. 4.5. Після цього вимкніть кнопку «КАЛИБР». Кно­пки «V», «1kHz», «ФИЛЬТРЫ ОКТАВНЫЕ» повинні бути теж вимк­неними. Перемикач «РОД РАБОТЫ» поставте в положення «ОТКЛ».

Таблиця 4.5

Дані для калібрування приладу ВШВ-003 у режимі вимірювання рівнів звукового тиску

№ з/п	Чутливість капсуля М 101, дБ	Відмітка шкали приладу, дБ
1	від-23,00 до -23,25	1,0
2	від-23,25 до -23,75	1,5
3	від-23,75 до -24,25	2,0
4	від -24,25 до -24,75	2,5
5	від -24,75 до -25,25	3,0
6	від -25,25 до -25,75	3,5
7	від-25,75 до -26,25	4,0
8	від -26,25 до -26,75	4,5
9	від -26,75 до -27,25	5,0
10	від -27,25 до -27,75	5,5
11	від-27,75 до -28,25	6,0
12	від -28,25 до -28,75	6,5
13	від -28,75 до -29,00	7,0

ЗМІСТЛАБОРАТОРНО-ПРАКТИЧНИХ ЗАНЯТЬ

Від’єднайте еквівалент П-16 від підсилювача ПМ-3 і обережно з’єднайте капсуль М 101 із підсилювачем. Перемикачі приладу вста­новіть у положення: «ДЕЛИТЕЛЬ», СІВ 1-80, «ДЕЛИТЕЛЬ», сіВ 2-50, «ФИЛЬТРЫ»-«ЛИН», «РОД РАБОТЫ» –«Р».

Через 1 хв. проведіть вимірювання. При необхідності за допомо­гою перемикача перейдіть із положення «Р» у положення «8». Для 80 визначення результатів вимірювань додайте показання світлодіода з показаннями вимірювального приладу за шкалою децибел.

Вимірювання рівнів звукового тиску за характеристиками А, В, С проводять аналогічно, при цьому перемикач «ФИЛЬТР» став­лять у кожне з положень «А», «В», «С».

При вимірюванні звукового тиску в октавних смугах частот ви­користовують необхідні фільтри.

Завдання до виконання роботи

1. Опрацювати теоретичні відомості лабораторно-практичного за­няття і рекомендовану літературу.

2. За допомогою магнітометра і вимірювального пристрою визна­чити рівень електромагнітного поля у навчальному приміщенні, зокрема перевірити безпечність комп’ютера та інших засобів навчання.

3. Одержані результати оформити у вигляді табл. 4.6, порівняти їх з допустимими нормами і зробити висновок.

Таблиця 4.6

Оцінка рівнів електромагнітного поля

Обладнання	Покази магнітометра, мкТл
Монітор
Системний блок комп'ютера
Кольоровий телевізор
Мобільний телефон
Інші прилади й пристрої
Середнє значення

4. Згідно з описом і технічним паспортом прокалібрувати вимірю­вач шуму й вібрації та визначити параметри шуму.

5. Оформити результати вимірювань у вигляді табл. 4.7, порівняти їх із нормативними значеннями.

Таблиця 4.7

Результати дослідної роботи

Частотні характе­ристики	Рівень звукового тиску у дБ в октавних смугах із середньогеометричними частотами, Гц								Рівень звуку, дБ
	63	125	250	500	1000	2000	4000	8000
«ЛИН»
А
В
С

6. Сформулювати загальні висновки щодо проведених досліджень.
