ЗМІСТ

Практична робота №1. Знайомство з технологічною документацією для відновлення деталей машин

Практична робота №2. Ознайомлення з технологічною документацією на відновлення деталей. Основні вимоги до розробки маршрутної карти, визначення параметрів деталі та режимів технологічної операції відновлення. Складання маршрутної карти заданого технологічного процесу

Практична робота №3. Основні вимоги до розробки маршрутно-операційної карти, визначення параметрів та режимів технологічних операцій відновлення та механічної обробки. Складання маршрутно-операційної карти заданої технологічної операції технологічного процесу відновлення

Практична робота №4. Підсумкове заняття: порядок розробки ремонтного креслення. Визначення основних параметрів відновленого шару заданої деталі. Розробка ремонтного креслення заданої деталі

Практична робота №1 Знайомство з технічною та технологічною документацією для відновлення деталей

1. Мета і завдання практичного заняття

Метою роботи є ознайомлення з порядком розробки, узгодження і затвердження технологічної документації, а також основними документами, які регламентують перелік, форму і зміст документів. Завданням роботи є вивчення основних документів і форм для оформлення технологічної документації на відновлення деталей.

2. Термін і місце проведення практичного заняття

Робота виконується в аудиторіях кафедри ЗВД.

Термін виконання практичного заняття- 4 год.

3. Основні теоретичні відомості

Технологічну документацію на відновлення деталей слід оформляти у відповідності з вимогами стандартів ЄСТД і галузевого стандарту ОСТ 70.0009.005-85 "Порядок разработки, соглосования и утвєрждения технологической документации на востановление деталей сельскохозяйственной техники".

На деталі, які відновлюються централізовано на поточних лініях або спеціалізованих дільницях, технологічну документацію слід оформляти у вигляді одинарних або типових (групових) технологічних процесів (ТП).

Технологічну документацію на відновлення типових поверхонь слід використовувати разом з ремонтними кресленнями відновлюваних деталей, які мають технологічний маршрут і вказівки з базування деталі. При цьому ремонтне креслення використовується як карта ескізів.

На кожну типову поверхню може бути розроблено кілька технологічних процесів з вказанням доцільної області їх використання у залежності від умов роботи спряжень і технічних вимог до конкретних деталей.

Технологічну документацію слід розробляти, як правило, у дві стадії: 1 - дослідне відновлення; 2 - серійне відновлення. Використання видів технологічних документів у залежності від стадій розробки показане в таблиці 1.1.

Таблиця 1.1 - Обов'язкова розробка документів на стадіях розробки

Умовне позначення документа	Розробка технологічної документації на стадії
	дослідного відновлення	серійного відновлення
ТЛ МК МК/ОК МК/КТО МК/ВТО МК/ВТП МК/ВО КЄ МК/ВТД ТИ	- + - + + + - - - +	+ + + + + + + + + +

Система позначення технологічної документації призначена для позначення комплектів документів на вироби, технологічні процеси і окремих видів технологічних документів, які мають самостійне використання в основному і допоміжному виробництві з метою упорядкування обліку і використання інформаційно-пошукових систем.

Обов'язково позначаються:

• комплекти документів на типові і групові ТП і технологічні інструкції;

• комплекти документації на одиничні ТП, які використовуються у середньому, великосерійному і масовому виробництвах;

• окремі види документів, які мають самостійне використання В О, ВТД, Відомість матеріалів.

Структура позначення зображена на рисунку 1.1

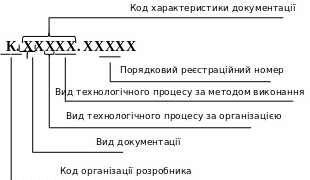

Рисунок 1.1 - Структура позначення документів

Реєстраційні номери повинні складатись з п'яти цифр від 00001 до 99999.

Допускається для вказання виду технологічного методу вводити додаткові два знаки.

Код виду технологічного методу слід проставляти за ЗКТО (загальнодержавний класифікатор технологічних операцій).

Таблиця 1.2- Коди видів документації

Код	Вид документації
01	комплект технологічної документації
03	комплект документів технологічного процесу
04	комплект тимчасових документів технологічного процесу
05	комплект проектної технологічної документації
06	комплект директивної технологічної документації
07	комплект документів ТП інформаційного призначення
09	стандартний комплект документів ТП
10	маршрутна карта
20	карта ескізів
25	технологічна інструкція
30	карта комплектування
40	відомість технологічних документів (ВТД)
41	відомість технологічних маршрутів
42	відомість оснастки (ВО)
43	відомість матеріалів
44	відомість деталей (ВТД)
45	відомість збирання деталей
46	відомість обладнання відомість норм витрати матеріалів
47
48	відомість питомих норм витрати матеріалів
50	карта технологічного процесу
55	карта типового (групового) ТП
57	карта типової (групової) операції
59	карта технологічної інформації
60	операційна карта
62	карта наладки
72	відомість операцій
78	відомість дефектації

Таблиця 1.3 - Види технологічних процесів (операцій) за організацією

Код	Вид технологічного процесу (операції) за організацією
0	без вказання
1	одиничний процес (операція)
2	типовий процес (операція)
3	груповий процес (операція)

Таблиця 1.4 - Види технологічних процесів за методом виконання

Код	Вид технологічних процесів за методом виконання
00	без вказання (коли використовуються два і більше методів виготовлення)
01	загального призначення
02, 03	технічний контроль
04	переміщення
06, 07	випробування
08	консервація і упаковування
10	литво металів і сплавів
21	обробка тиском
41,42	обробка різанням
50,51	термічна обробка
55	фотохіміко-фізична обробка
60	формоутворення з полімерних матеріалів, кераміки, скла і гуми
65	порошкова металургія
71	одержання покрить (металевих і неметалевих неорганічних)
73,74	отримання лакофарбових покрить (органічних)
75	електрофізична, електрохімічна і радіаційна обробка
80, 81	паяння
85	електромонтаж
88	збирання
90,91	зварювання

У кодовому позначенні документації для ремонту після реєстраційного номера проставляють букву "Р". Позначення, присвоєне документу, не допускається використовувати для позначення іншого документа.

Порядковий реєстраційний номер присвоює служба підприємства (організація), яка є тримачем оригіналу, відповідальна за ведення картки позначення документа. Позначення реєструються в картці обліку позначення документа (КУОД) (форма 1 і 1а ГОСТ 3.1201-85) облік використання документа слід виконувати на картках обліку використання документів (КУПД) (форма 2 ГОСТ 3.1201-85).

Титульний лист (ТЛ) - оформляється на окремі процеси або групу процесів на формі 2 за ГОСТ 3.1105-84.

Відомість технологічних документів (ВТД) - визначає склад технологічних документів, які використовуються при відновленні деталей і призначена для їх комплектування. Позначається МК/ВТД.

Відомість оснастки (ВО) - складається на конкретний технологічний процес з використанням рядка, який має службовий символ Т. Позначається МК/ВО.

Карта типової (групової) операції (КТО) - призначена для описання типової (групової) технологічної операції з вказанням послідовності виконання переходів і загальних даних про технологічне оснащення і режими. Позначається МК/КТО. У МКУКТО типового технологічного процесу відновлення типової поверхні додатково приводять інструктивні вказівки у текстовій формі по виконанню операцій для різних типорозмірів поверхні. МК/КТО використовують з МК/ВТО при розробці типового технологічного процесу.

Відомість деталей (складальних одиниць) до типового технологічного процесу (операції) (ВТП/ВТО) призначена для вказання складу деталей або типорозмірів поверхонь, які відновлюються за типовим (груповим) технологічним процесом (операцією) і змінних данних про матеріал, засоби технологічного оснащення, режими обробки, працезатрати. Позначається МК/ВТП (МК/ВТО).

ВТД, ВО, ВТП, КТО - оформляються на формах 2 і І б МК за ГОСТ 3.1118-82.

Карта ескізів (КЕ) - це графічний документ, який має ескізи, схеми і таблиці та призначений для пояснення виконання технологічного процесу, операції або переходу відновлення деталей, включаючи контроль і переміщення. КЕ слід виконувати на формах 7 і 7а за ГОСТ 3.1105-84.
