Контрольные вопросы

1.     Как можно заполнить ячейки данными или формулами по строке(столбцу)?

2.     Как можно изменять диаграмму после её построения?

3.     Как можно связать между собой данные на разных рабочих листах?

4.     Для чего и как можно скрыть столбцы(строки) и как потом отобразить их?

5.     Как и для чего устанавливается Автофильтр?

6.     Как лист (несколько листов) удалить, добавить, скопировать/переместить?

Лабораторная работа №3

Построение графиков функций и поверхностей  средствами Microsoft Excel 2007.

Цель работы: Практическое знакомство студентов с электронными таблицами Microsoft Excel 2007. Приобретение навыков работы с данными различных типов, формулами, математическими функциями рабочего листа, овладения приемами автозаполнения и формирования таблиц и построение графиков (диаграмм).

Ход работы

1.Общее задание.

Построение графиков функций у1=Sin x  и  y2=Cos х на интервале от 0 до 6,6.

1.Запустите программу  Microsoft Excel 2007.

Открывшийся файл  имеет 3 пустых листа. Переименуйте эти листы следующим образом:

       Лист 1 -    титульный лист.

       Лист 2 -    sin x cos x.

       Лист 3 -    функция №.

2. Перейти на лист sin x cos x. В первой строке сделать заголовок:

    Построение графиков функций y1=sin x и y2=cos x

3. В ячейках А5, А6, А7 сделаем заголовки таблицы исходных данных: х, у1, у2.

4. Заполним строку значение аргумента х, начиная с ячейки В5: х=0; 0,6; …; 6,6 (автозаполнение).

5. В ячейку В6 запишем формулу: =sin(В5)

6. Скопируем эту формулу на остальные ячейки строки 6: до М6.

7. На вкладке Вставка>Диаграммы выбираем Точечную с гладкими кривыми.

В поле ввода Имя указать название кривой – sin x. В поле ввода подписи по оси х  указать диапазон значений аргумента. Кнопка Далее.

Третье диалоговое окно мастера диаграмм - Параметры диаграмм (6 вкладок). Выберем вкладку Заголовки. Введем в поле ввода Название диаграммы: Синусоида в поле ввода Ось Х :х, в поле ввода  Ось У: у1. Если нужны линии сетки, то зададим их с помощью вкладки Линии сетки. Кнопка Далее.

Четвёртое диалоговое окно мастера диаграмм  –  Размещения диаграммы

(2 варианта на отдельном или на имеющемся листе ). В этом окне выберем размещение диаграммы  на имеющемся листе. Затем  выполнить щелчок на кнопке Готово.

8. Добавим к этому графику график косинусоиды. Для этого заполним в таблице исходных данных строку 7: в ячейку В7 запишем  формулу: =cos(B5). Скопируем её на остальные ячейки строки до М7 включительно.

9. Вызовем окно исходных данных диаграммы (выделим диаграмму и вызовем  команду Исходные данные из меню Диаграмма или контекстного меню диаграммы). Перейдём на вкладку  Ряд. Щелкнем по кнопке Добавить под списком Ряд. В списке Ряд появится надпись Ряд2. В поле ввода Имя укажем название кривой – cos x. В поле ввода Значение укажем диапазон ячеек со значениями cos x (вручную). Щелкнем по кнопке ОК.

10. Вызовем диалоговое окно Параметры диаграммы, изменим заголовки диаграммы, осей.

2.Индивидуальное задание

Построение графика функции

    Перейти на лист «Функция №». Построить график функции своего варианта задания. Этапы построения аналогичны рассмотренным выше.

    Не забудьте  сделать заголовки к таблице исходных данных, указать вид функции.

    Константы, встречающиеся в некоторых вариантах функций (коэффициенты а, в, с, к), записывайте в отдельных ячейках и делайте на них абсолютные ссылки. Это даст вам возможность легко варьировать их и наблюдать поведение вашей функции при различных значение коэффициентов.

Построение поверхности

    Добавьте ещё один лист в рабочий файл «Графики» (Вставка- Лист). Назовите его «Исходные данные». На этом листе заполните таблицу исходных данных для построения графика функции в соответствии со своим  вариантом. Выполните построение поверхности, используя мастер диаграмм. Разместите диаграмму на отдельном листе, назовите этот лист «Поверхность№ <указать номер своего варианта>». Сохраните файл.

       Пример построения поверхности гиперболического параболоида:

Z= 2- 2

1.        Оставим сверху 8 строк под заголовок. В ячейках В8 и В9 сделаем заголовки для коэффициентов а и в, а в С8 и С9 запишем значения коэффициентов 4 и 5 соответственно (а=4, в=5)(см.рис.1).

2.        Заполним строку значений аргумента Х, начиная с ячейки В10 (х=-5 до 5, с шагом 0,5;автозаполнение). Заполним столбец значений аргумента У, начиная с ячейки А11 (у=-5 до 5, с шагом 0,5;автозаполнение по столбцу).

3.        В ячейку В11 запишем формулу:

       =(в$10/$c$8)^2-($а11/$c$9)^2

4.        Скопируем эту формулу на все ячейки диапазона B11:V31 (автозаполнение по столбцу и по строке).

5.        Не снимая выделение с диапазона, вызовем Мастер диаграмм.

6.        Далее выполним все этапы построения диаграммы аналогично рассмотренным выше.

Дополнительные указания:

а) первое диалоговое окно мастера диаграмм – Тип диаграммы: на Стандартные выберем Поверхность;

б) четвёртое диалоговое окно мастера диаграмм - Размещение диаграммы

(2 варианта: на отдельном листе или на имеющемся листе). Выберем на отдельном;

в) при оформлении заголовка к таблице исходных данных для записи вида своей функции используйте редактор формул Microsoft Equation (Вставка – Объект)

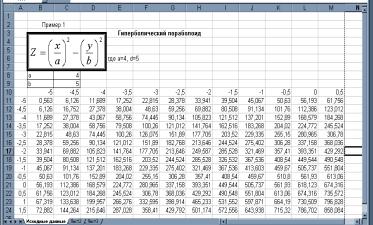

Рис.1. Лист исходных данных для построения поверхности

Оформление титульного листа

Перейдите на первый титульный лист книги. Сделайте титульный лист к своей работе. Используйте при этом инструменты панели рисование. Пример оформления титульного листа приведен на рис.2. Желательно создать свои элементы оформления!!!

                  Рис.2. Пример оформления титульного листа

Оформление результатов работы

В результате выполненной лабораторной работы студент должен     продемонстрировать преподавателю готовый файл Графики.xls., содержащий

5 листов:

       Лист 1 (титульный) – титульный лист к работе, на котором указаны название работы, номер варианта, Ф.И.О., № группы, дата выполнения работы;

       Лист 2 (sin x cos x) – таблица исходных данных и графики  функций y1=sin x, y2=cos x;

       Лист 3 (№ функции) – таблица исходных данных и график функции своего варианта.

       Лист 4 (Исходные данные) – таблица данных для построения поверхности;

       Лист 5 (поверхность) – диаграмма, содержащая поверхность.
